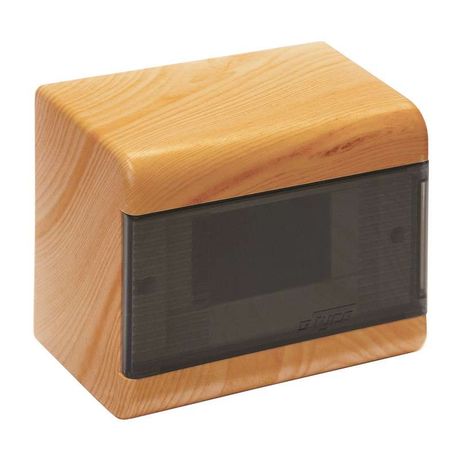

Щиток распределительный навесной на 6 модулей с дверцей бук IP40 (ЩРн-П-6) - 68026-38М TYCO

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 от бренда Ruvinil (арт. 68026-38м) предназначен для компактного размещения автоматических выключателей и других устройств в бытовых и легкопромышленных условиях. Корпус из АБС-пластика обеспечивает устойчивость к механическим воздействиям, а наличие дверцы защищает внутренние элементы от случайного прикосновения.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 используется для организации распределения электроэнергии внутри помещений. Подходит для установки в жилых домах, офисах, мастерских и на объектах с невысокой степенью запылённости. Благодаря закрытому типу крышки и дверце, он безопаснее открытых аналогов - особенно там, где есть риск случайного контакта с токоведущими частями.

Технические характеристики

• Количество модулей: 6 - позволяет установить до шести однополюсных автоматов или три двухполюсных устройства;
• Степень защиты: IP40 - предохраняет от твёрдых частиц крупнее 1 мм, но не защищает от воды;
• Материал корпуса: АБС-пластик - прочный, не проводящий, устойчивый к химическим воздействиям и перепадам температур;
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов;
• Наличие DIN-рейки: да - стандартная рейка для фиксации автоматов, УЗО, реле и других модульных устройств;
• Количество рядов: 1 - все модули располагаются в один горизонтальный ряд;
• Цвет: дерево - имитация древесной фактуры, подходит для интерьеров с декоративными требованиями;
• Наличие дверцы: да - обеспечивает доступ к оборудованию при необходимости обслуживания, снижает риск травматизма.

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). Для монтажа используйте дюбели или саморезы подходящего диаметра - отверстия для крепления расположены на задней стенке корпуса. Перед установкой проверьте, что глубина щитка достаточна для свободного открывания дверцы (не менее 80 мм свободного пространства перед ним). Кабельный ввод осуществляется через готовые входные отверстия - они не имеют герметизации, поэтому при использовании во влажных зонах требуется дополнительная изоляция.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для внутренних установок. Степень защиты IP40 исключает контакт с токоведущими частями при помощи инструментов или предметов более 1 мм в диаметре. Однако щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 **не предназначен** для установки в помещениях с повышенной влажностью, на улице или в местах с возможным попаданием воды - для таких условий требуются модели с IP54 и выше.

Преимущества

• Удобство обслуживания благодаря наличию дверцы - можно работать с автоматами без полного вскрытия корпуса;
• Эстетичный внешний вид - цвет “дерево” хорошо сочетается с современным интерьером;
• Легкий вес и простота монтажа - не требует специальных инструментов;
• Готовая DIN-рейка - экономит время на сборке распределительной системы;
• Высокая ударопрочность АБС-пластика - устойчив к повреждениям при транспортировке и эксплуатации.

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, подвалы), так как IP40 не защищает от влаги;
• Нельзя применять на улице или в неотапливаемых зонах с перепадами температур ниже -10C - материал АБС становится хрупким;
• Не предназначена для установки в средах с агрессивными газами, паром или маслом - пластик может деформироваться;
• Ограниченное количество модулей (6) - не подходит для сложных систем с большим числом защитных устройств.

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и бытовой техники;
• Обслуживание оборудования в малом цеху - управление станком, насосом или конвейером;
• Установка в офисном помещении - для питания компьютеров, принтеров и сетевого оборудования;
• Домашняя система автономного энергоснабжения - распределение нагрузки от инвертора или генератора.

Практические советы

• Перед монтажом убедитесь, что посадочные места под кабели не будут перекрываться дверцей - оптимально оставлять 10–15 мм зазора;
• При использовании в интерьере с отделкой под дерево - щиток Ruvinil 68026-38м легко впишется без дополнительного оформления;
• Не забудьте промаркировать автоматы после установки - это ускорит поиск неисправностей;
• Проверяйте плотность закрытия дверцы - если она плохо фиксируется, возможно, потребуется регулировка замка или замена петель;
• Для долговечности не нагружайте щиток сверх нормы - максимальная нагрузка рассчитана на 6 модулей, даже если теоретически поместятся больше.
