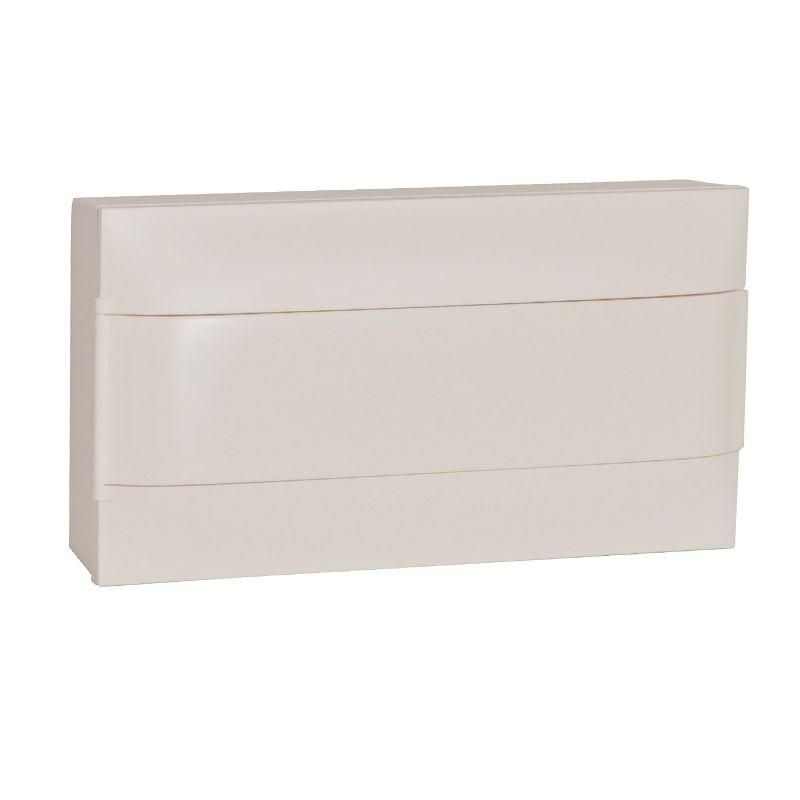

Щиток пластиковый навесной Practibox S 1х18 бел. дверь Leg 137606 Legrand

Щиток навесной пластиковый 1x18 белая дверь от Legrand Euro (артикул 137606) - компактный распределительный щиток для внутренней установки, предназначенный для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Щиток Practibox обеспечивает надежную фиксацию оборудования и простой доступ к элементам управления.

Назначение и область применения

Щиток навесной пластиковый 1x18 белая дверь используется для сборки и защиты распределительных цепей в условиях, где не требуется высокая степень герметичности. Подходит для квартир, офисов, административных зданий, малых производственных участков. Применяется для организации группового учета электроэнергии, защиты освещения, розеточных контуров и бытовой техники.

Технические характеристики

• Тип: навесной щиток с открытой установкой
• Корпус: из прочного пластика, цвет - белый (RAL 9003)
• Габариты: монтажная глубина 76 мм, полезная глубина 76 мм - позволяет устанавливать устройства без перегрузки по глубине
• DIN-рейка: одна, стандартная, с возможностью установки до 18 модулей шириной 17,5 мм каждый
• Степень защиты IP40: предохраняет от твердых частиц крупнее 1 мм, но не защищает от воды
• Крышка: с вырезами для удобного доступа к клавишам и индикаторам устройств
• Расширение: возможно добавление боковых секций через совместимые переходные элементы

Совместимость и монтаж

Щиток Practibox совместим со всеми стандартными модульными аппаратами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами формата 17,5 мм. Монтаж осуществляется на стену с помощью крепежных отверстий в задней стенке корпуса. Для фиксации используются дюбели или саморезы - в комплект не входят. Крышка открывается на петлях, что позволяет работать с оборудованием без демонтажа всего щита. Глубина 76 мм достаточна для большинства однополюсных и двухполюсных устройств, но не подходит для габаритных трехфазных автоматов с большим количеством клемм.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает случайный контакт с токоведущими частями при нормальных условиях эксплуатации. Корпус выполнен из самозагасающего пластика, не поддерживающего горение. Соответствие международным стандартам IEC 61439-1 и EN 60670-1 подтверждается сертификатами Legrand.

Преимущества

• Удобная система крепления - легко монтировать на любую вертикальную поверхность
• Четкая разметка для расположения модулей - минимизирует ошибки при сборке
• Высокая механическая прочность корпуса - выдерживает нагрузки при эксплуатации
• Белый цвет (RAL 9003) - гармонично сочетается с интерьерами помещений
• Возможность расширения - можно добавить смежные секции при увеличении числа цепей

Ограничения применения

• Не предназначен для установки во влажных средах (ванная, баня, улица) - IP40 не защищает от брызг и влаги
• Не рекомендован для мест с высоким уровнем запыленности - пыль может попадать внутрь через прорези крышки
• Ограниченная глубина - не подходит для установки крупногабаритных устройств типа многополюсных контакторов или больших трансформаторов
• Крышка с прорезями требует осторожного обращения - нельзя использовать в местах с риском повреждения внешними предметами

Примеры использования

• Электрощиток в квартире для группы розеток и света
• Распределительный щит в офисном помещении на этаже
• Локальный щиток для системы видеонаблюдения или домашней автоматизации
• Объединение нескольких УЗО и автоматов в одном месте для контроля потребителей

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 18-модульной рейке - некоторые устройства занимают 2–3 места
• Используйте кабельные вводы (дополнительно) для проводов, чтобы сохранить степень защиты IP40
• При планировании расширения заранее выбирайте место рядом с основным щитком - так проще подключить дополнительные секции
• Не закрывайте крышку, пока не закончена вся сборка - доступ к клеммам будет затруднён после установки всех устройств
• Щиток Legrand Practibox 137606 лучше всего применять там, где важна эстетика и легкий доступ - он не заменяет металлические щиты для промышленных условий
