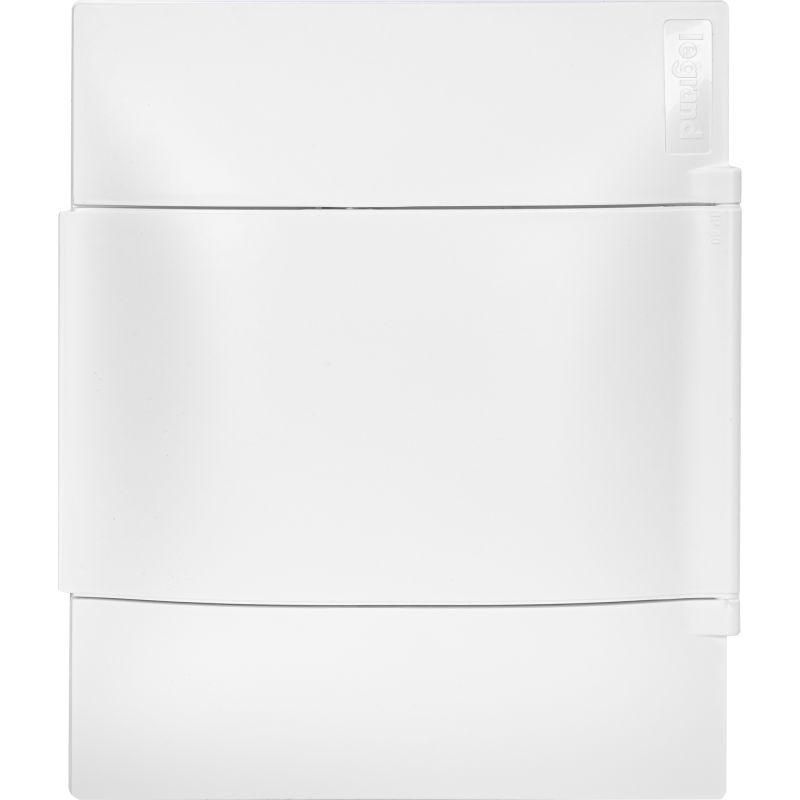

Щиток пластиковый навесной Practibox S 1х4 бел. дверь Leg 134604 Legrand

Щиток пластиковый навесной Practibox S 1X4 белая дверь — компактный распределительный щиток от Legrand для внутренней установки в помещениях. Подходит для монтажа автоматических выключателей, УЗО и других устройств на DIN-рейке. Артикул 134604 обеспечивает совместимость со стандартными компонентами серии Practibox.

Назначение и область применения

Щиток Practibox S 1X4 белая дверь предназначен для сборки и защиты электрооборудования в жилых, офисных и административных зданиях. Используется для размещения до четырёх модульных устройств: автоматов, УЗО, реле, счетчиков. Применяется там, где требуется надёжная, но недорогая защита от внешних воздействий — например, в коридорах, подъездах, на этажных щитках.

Технические характеристики

• Количество рядов: 1
• Модульная ширина: 4 М (соответствует 4 стандартным модулям шириной 18 мм каждый)
• Количество модулей на DIN-рейке: 4
• Глубина монтажная и полезная: 70 мм — позволяет устанавливать устройства с минимальным выступом
• Степень защиты IP40 — защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Цвет: белый (RAL 9003)
• Тип крышки: с прорезями для прохода проводов и кабельного ввода
• Способ монтажа: открытая, навесная установка на стену
• Наличие DIN-рейки: да, встроенная, фиксируемая
• Возможность расширения: да — можно комбинировать с другими щитками серии Practibox

Совместимость и монтаж

Щиток Practibox S 1X4 белая дверь совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. DIN-рейка уже установлена внутри корпуса — её не нужно крепить дополнительно. Для монтажа используются два кронштейна на задней стенке. Крепление осуществляется на дюбели или саморезы через отверстия в кронштейнах. Глубина 70 мм позволяет использовать большинство современных УЗО и автоматов без перегрузки по габаритам. Открытие дверцы происходит на петлях — доступ к оборудованию удобный даже при ограниченном пространстве.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61439-1 и IEC 60947-1 для распределительных щитов. Материал корпуса — самозатухающий, что снижает риск распространения пламени. IP40 обеспечивает защиту от случайного контакта с токоведущими частями и попадания инструментов, но не предназначено для влажных помещений или улицы. Не используйте в местах с высокой влажностью, брызгами воды или пылевыми средами без дополнительной защиты.

Преимущества

• Уже установленная DIN-рейка — экономит время при сборке
• Простая и надёжная система крепления на стену
• Прозрачная дверца с прорезями — позволяет видеть состояние оборудования и легко заводить кабели
• Расширяемая система — можно собирать многосекционные щиты из нескольких Practibox S
• Белый цвет (RAL 9003) хорошо сочетается с интерьерами и маскирует следы эксплуатации

Ограничения применения

Щиток Practibox S 1X4 белая дверь не предназначен для наружной установки, так как степень защиты IP40 не предохраняет от влаги. Не рекомендуется применять в сырых помещениях (ванная, подвал, баня), на улице, в цехах с брызгами воды или повышенной запылённостью. Также не подходит для установки мощных аппаратов, требующих больше места — например, больших преобразователей частоты или терморегуляторов с радиаторами.

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щиток освещения в офисе или школе
• Распределительный пункт для группы розеток в квартире
• Автоматизация систем управления в малых производственных участках
• Подключение УЗО и автомата для бытовой техники в кухне

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 4 модуля — некоторые УЗО занимают 2–3 модуля, поэтому учитывайте их габариты
• При прокладке кабелей используйте прорези в крышке — они позволяют организовать вход без сверления
• Не забудьте закрепить щиток Practibox S 1X4 белая дверь на прочную поверхность — он рассчитан на вес до 5 кг оборудования
• Если нужен более глубокий щиток — выбирайте модели Practibox S 1X6 или 1X8
• Артикул 134604 — единственный вариант с белой дверью в этой серии; другие цвета отличаются по номеру
