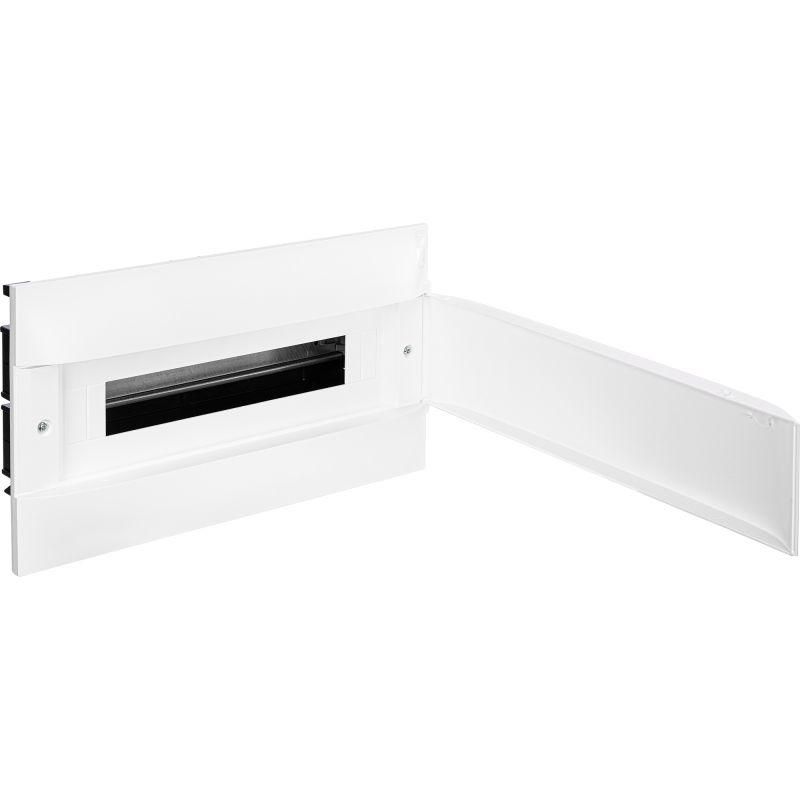

Щиток пластиковый встраиваемый Practibox S 1х18 бел. дверь Leg 137546 Legrand

Пластиковый щиток встраиваемый 1x18, белая дверь от Legrand Euro (артикул 137546) предназначен для компактной внутренней установки коммутационного оборудования в стене. Щиток Practibox обеспечивает надежную фиксацию автоматических выключателей, УЗО и других устройств на DIN-рейке внутри стены, сохраняя эстетичный внешний вид.

Назначение и область применения

Щиток встраиваемый 1x18 используется для сборки распределительных щитов в жилых, офисных и административных помещениях. Подходит для монтажа до 18 модулей стандартного размера (17,5 мм каждый): автоматические выключатели, УЗО, реле напряжения, счетчики и другие устройства. Благодаря скрытому монтажу, он идеально вписывается в интерьер без выступающих элементов.

Технические характеристики

• Количество модулей: 18 (соответствует ширине 315 мм)
• Глубина монтажа: 72 мм - позволяет устанавливать оборудование без перегрузки пространства за стеной
• Полезная глубина: 72 мм - все устройства располагаются полностью внутри корпуса
• Материал корпуса: пластик (поликарбонат) - устойчив к механическим воздействиям и химическим средам
• Степень защиты IP40 - предотвращает доступ твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• DIN-рейка: встроена, стандартная, 35 мм
• Цвет: белый (RAL 9003)
• Тип крышки: с прорезями для вывода проводов и удобного доступа к контактам
• Возможность расширения: да - можно заменить крышку на более широкую модель при необходимости увеличения числа модулей

Совместимость и монтаж

Щиток Practibox совместим со всеми стандартными модулями, соответствующими DIN EN 60715. Для монтажа требуется подготовленное углубление в стене глубиной не менее 72 мм. Корпус крепится к стене с помощью специальных зажимов или анкеров, входящих в комплект. Крышка открывается на петлях, что позволяет легко обслуживать оборудование без демонтажа всего щитка. Прорези в крышке позволяют протянуть провода изнутри, не нарушая герметичность.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61439-1 и IEC 60947-1. Степень защиты IP40 гарантирует безопасность от случайного контакта с токоведущими частями через отверстия, однако не предназначено для установки во влажных помещениях (ванная, кухня, бассейн) или на улице. Нельзя использовать в условиях повышенной запыленности без дополнительной защиты.

Преимущества

• Удобная глубина 72 мм - оптимальна для современных модулей, не требует глубоких ниш
• Расширяемость - возможность замены крышки при переходе на большее количество модулей
• Чистый дизайн - белая дверца (RAL 9003) хорошо сочетается с любым интерьером
• Фирменная система Legrand - точная посадка модулей, минимальный люфт, долгий срок службы

Ограничения применения

• Не подходит для установки в местах с высокой влажностью - IP40 не защищает от брызг и пара
• Не рекомендован для промышленных объектов с агрессивной средой (масло, химикаты, металлическая пыль)
• Максимальная нагрузка на DIN-рейку - не более 18 модулей; использование более длинных устройств (например, двухполюсных УЗО) может потребовать снижения количества установленных элементов
• Не имеет встроенного кабельного ввода - необходимо дополнительно закупать кабельные вводы или использовать гофру

Примеры использования

• Электрощиток в квартире для групп освещения, розеток и бытовой техники
• Распределительный щит в офисном помещении с несколькими рабочими зонами
• Установка в коридоре многоквартирного дома для учета электроэнергии
• Сборка щита управления для систем домашней автоматизации (умный дом)

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 72 мм, иначе щиток не войдет
• При использовании больших модулей (например, 2P УЗО) рассчитывайте количество по фактической занимаемой ширине, а не по номинальному значению
• Для лучшей организации проводов используйте кабельные каналы и фиксаторы - они продаются отдельно в серии Practibox
• Если планируете будущее расширение - выбирайте место с запасом по ширине стены, чтобы потом можно было поменять крышку на 2x18
• Пластиковый корпус не требует заземления, но сам щиток должен быть правильно подключен к системе уравнивания потенциалов через PEN-провод
