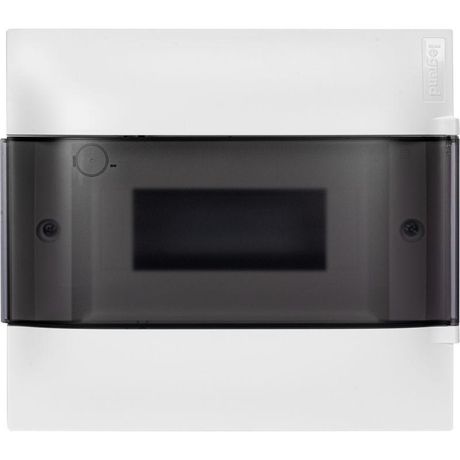

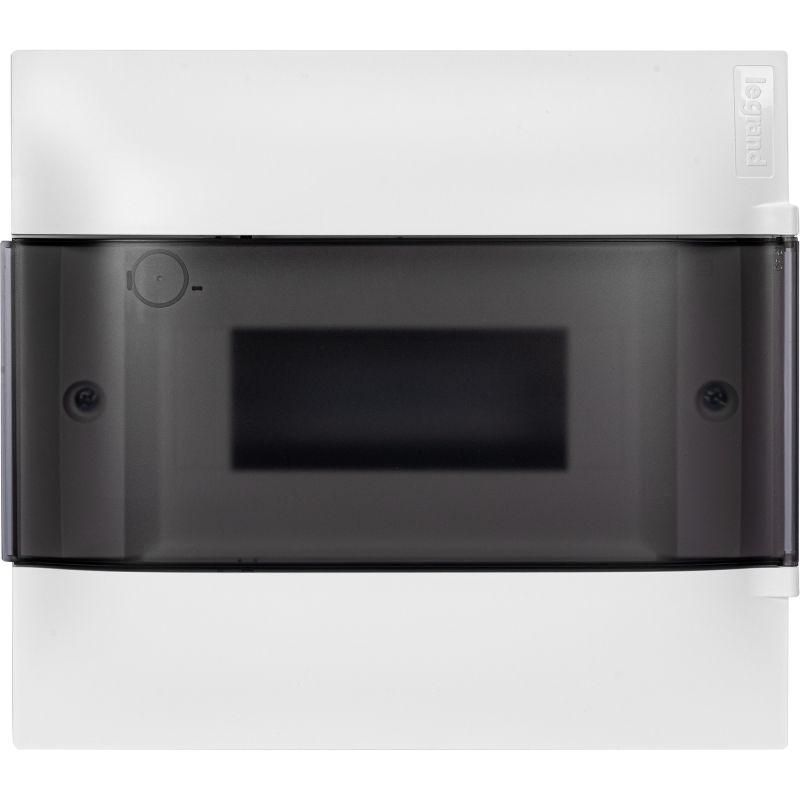

Щиток пластиковый встраиваемый Practibox S 1х8 дым. дверь Leg 134558 Legrand

Пластиковый щиток встраиваемый 1x8 дымчатая дверь от Legrand Euro (артикул 134558) предназначен для компактной внутренней установки в стену и сборки внутри него автоматических устройств на DIN-рейке. Щиток Practibox обеспечивает надежную защиту оборудования в условиях сухих помещений.

Назначение и область применения

Щиток используется для размещения коммутационных аппаратов: автоматических выключателей, УЗО, реле, счетчиков и других модулей шириной 17,5 мм. Подходит для жилых домов, офисов, административных зданий и объектов с невысокими требованиями к защите от внешних воздействий. Применяется там, где требуется скрытая установка и эстетичный вид.

Технические характеристики

• Количество модулей: 8 (по 17,5 мм каждый)
• Монтажная глубина: 72 мм - требует соответствующего углубления в стене
• Полезная глубина: 72 мм - позволяет свободно устанавливать устройства без перегрева
• Материал корпуса: пластик (поликарбонат), устойчивый к механическим повреждениям
• Цвет: 9003 RAL (дымчатый серый)
• Степень защиты IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды
• Тип крышки: с прорезями для доступа к клавишам и индикаторам
• Наличие DIN-рейки: да, уже установленная внутри
• Способ монтажа: скрытая установка в стену

Совместимость и монтаж

Щиток Practibox совместим со всеми стандартными модулями, соответствующими DIN EN 60715. Для установки необходимо подготовить нишу в стене глубиной не менее 72 мм. Корпус фиксируется с помощью шурупов через боковые ушки. Крышка открывается на петлях, что удобно при обслуживании. Возможность расширения реализуется путём замены на более вместительный щиток - данный модельный ряд не предусматривает наращивание модулей вглубь или вширь.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для электроустановок. Степень защиты IP40 гарантирует безопасность от случайного контакта с токоведущими частями и попадания крупных сторонних предметов. Не предназначено для использования во влажных помещениях, на улице или в местах с риском брызг воды.

Преимущества

• Уже встроенная DIN-рейка снижает время монтажа
• Прозрачная дверь с прорезями позволяет контролировать положение рычагов без вскрытия
• Эргономичная форма и гладкая поверхность легко моются
• Поддерживается рекомендованный проектный ассортимент - совместимость с другими изделиями Legrand

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью (ванная, баня, подвал без теплоизоляции)
• IP40 не защищает от воды - нельзя применять на улице или в сырых зонах
• Глубина 72 мм требует точного расчета толщины стены - не подходит для легких перегородок тоньше 100 мм
• Нельзя увеличить количество модулей свыше 8 без замены всего щитка

Примеры использования

• Распределительный щиток в квартире для групп освещения и розеток
• Шкаф управления в офисном помещении с несколькими УЗО и автоматами
• Локальный щиток для бытовой техники в кухне или гардеробной

Практические советы

• Перед монтажом проверьте глубину ниши - недостаточная глубина затруднит закрывание крышки
• Используйте только модули шириной 17,5 мм - не пытайтесь установить двойные или тройные устройства без учета суммарной нагрузки
• При необходимости замены крышки - используйте оригинальные запчасти Legrand для сохранения степени защиты
• Дымчатая дверь не является светопрозрачной - она рассеивает свет, поэтому не стоит использовать её там, где нужна яркая индикация
