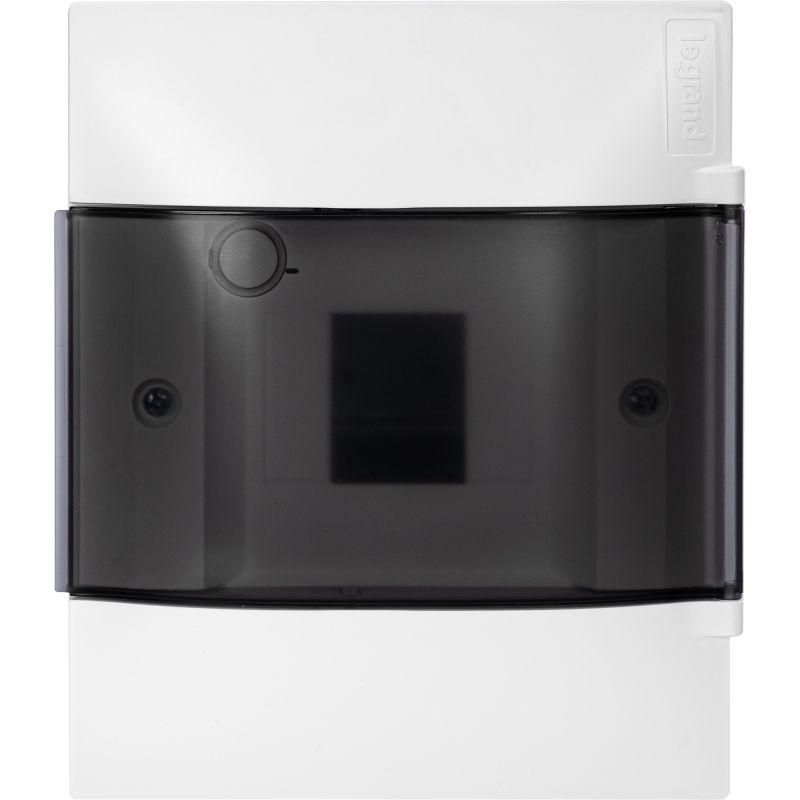

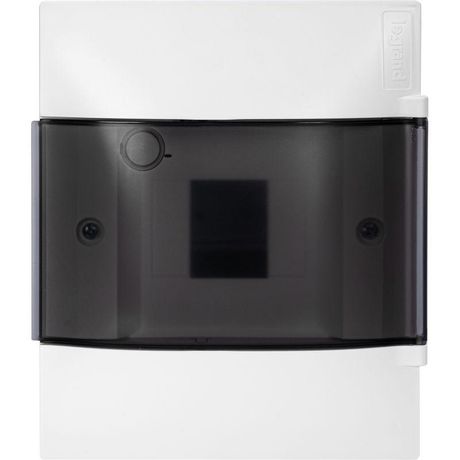

Щиток пластиковый встраиваемый Practibox S (в полые стены) 1х4 дым. дверь Leg 134574 Legrand

Пластиковый щиток встраиваемый для полых стен 1x4 с дымчатой дверью от Legrand Euro - компактный корпус для скрытой установки в перегородках из гипсокартона или аналогичных полых стен. Артикул 134574 относится к серии Practibox и предназначен для размещения автоматических выключателей, УЗО и других устройств на DIN-рейке внутри стены.

Назначение и область применения

Этот щиток используется для внутренней установки в полые стены - например, в перегородках из гипсокартона, пеноблоков или пустотелых кирпичей. Подходит для распределительных коробок в жилых помещениях, офисах, административных зданиях. Обеспечивает защищённое место для монтажа коммутационной аппаратуры: автоматов, УЗО, реле, счетчиков и т.п. Дымчатая дверца позволяет визуально контролировать состояние оборудования без вскрытия корпуса.

Технические характеристики

• Тип: встраиваемый пластиковый щиток
• Размер по модулям: 1x4 (4 модуля на DIN-рейке)
• Глубина монтажа: 72 мм - совпадает с полезной глубиной, что обеспечивает плотную посадку в стене
• Материал корпуса: самозатухающий пластик (не поддерживают горение)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• DIN-рейка: встроена, фиксируется в корпусе
• Крышка: с прорезями, дымчатая (полупрозрачная), открывается на петлях
• Цвет: RAL 9003 (белый сигнальный)
• Возможность расширения: да - можно устанавливать смежные щитки рядом

Совместимость и монтаж

Щиток Legrand Practibox 134574 рассчитан на скрытую установку. Для монтажа требуется подготовить нишу в стене глубиной не менее 72 мм. Корпус крепится к раме или анкерным элементам через боковые ушки. DIN-рейка уже установлена - достаточно закрепить устройства на ней. Прорези в крышке позволяют легко протянуть провода и кабели после сборки. Совместим со всеми стандартными модулями шириной 18 мм (например, ABB, Schneider Electric, IEK).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Материал корпуса - самозатухающий пластик, не распространяет пламя. Защита IP40 исключает доступ крупных твёрдых частиц, но не предназначена для влажных сред. Не рекомендуется использовать в местах с высокой влажностью (ванная, кухня, подвал) без дополнительной герметизации.

Преимущества

• Удобная дымчатая дверца - позволяет видеть положение контактов и индикацию без открытия
• Фиксированная DIN-рейка снижает риск смещения при монтаже
• Одинаковая глубина корпуса и полезного пространства - минимизирует риск деформации стены при затяжке
• Поддержка расширения - можно собрать несколько щитков в один блок для увеличения числа модулей
• Цвет RAL 9003 - хорошо сочетается с белыми отделочными материалами

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не допускается использование в условиях постоянной вибрации или механических ударов
• Максимальная нагрузка на DIN-рейку - не более 4 стандартных модулей; тяжёлые устройства требуют дополнительной фиксации
• Не следует применять в помещениях с температурой ниже -10C или выше +50C без проверки условий эксплуатации

Примеры использования

• Распределительный щиток в квартире - для групп освещения и розеток
• Коробка управления в офисном помещении - для питания рабочих мест
• Система аварийного освещения - размещение реле и временных выключателей
• Управление домашними системами - терморегуляторы, реле времени

Практические советы

• Перед монтажом проверьте глубину ниши - она должна точно соответствовать 72 мм, иначе щиток будет выпирать или не до конца войдёт
• При использовании нескольких щитков в ряд - используйте специальные переходники Legrand для герметизации стыков
• Провода заводите через заднюю часть корпуса - так сохраняется целостность дверцы и её прозрачность
• Не перегружайте DIN-рейку: каждый модуль весит 100–300 грамм, суммарная масса не должна превышать 1,2 кг
• При замене устройства - отключите питание, даже если дверца закрыта: IP40 не гарантирует безопасность при работе под напряжением
