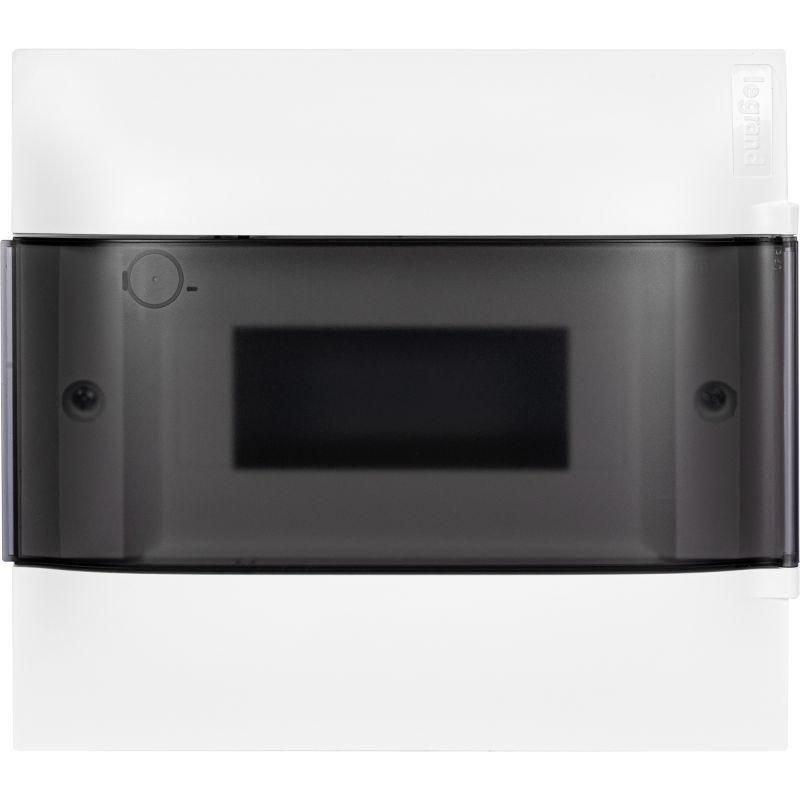

Щиток пластиковый встраиваемый Practibox S (в полые стены) 1х8 дым. дверь Leg 134578 Legrand

Пластиковый щиток встраиваемый для полых стен 1x8 с дымчатой дверью от Legrand Euro - компактный распределительный щиток серии Practibox, предназначенный для скрытой установки в перегородках из гипсокартона или других полых стен. Артикул 134578 обеспечивает надёжную фиксацию автоматических выключателей и УЗО в ограниченном пространстве.

Назначение и область применения

Щиток предназначен для внутренней установки в полые стены - например, в перегородках из гипсокартона, пеноблоков или деревянных каркасов. Подходит для организации распределительных узлов в жилых помещениях, офисах, гостиницах. Используется для монтажа до 8 модулей: автоматических выключателей, УЗО, реле, счетчиков. Дымчатая дверца позволяет видеть состояние устройств без вскрытия, что удобно при диагностике и обслуживании.

Технические характеристики

• Тип изделия: встраиваемый пластиковый щиток
• Количество модулей на DIN-рейке: 8 (стандарт 17,5 мм на модуль)
• Монтажная глубина: 72 мм - совпадает с полезной глубиной, значит, весь объём доступен для установки оборудования
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Цвет корпуса: 9003 RAL (серый матовый)
• Крышка: с прорезями для проводов, дымчатая (полупрозрачная), открывается на петлях
• DIN-рейка: встроена, металлическая, стандартная, легко снимается для замены
• Возможность расширения: да - можно использовать внешние боксы или удлинители, если требуется больше места

Совместимость и монтаж

Щиток Legrand Practibox 134578 рассчитан на скрытую установку. Для монтажа необходимо подготовить нишу в стене шириной около 145 мм и глубиной 72 мм. Корпус имеет фланцы с отверстиями для крепления к деревянным или металлическим направляющим. DIN-рейка уже установлена внутри - достаточно закрепить устройства на ней и подвести провода через прорези в крышке. Кабели выводятся сверху или снизу - в зависимости от маршрута трассировки. Не требует специальных инструментов, кроме обычного набора для электромонтера.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-3 для распределительных щитов низкого напряжения. Материал корпуса устойчив к возгоранию (класс UL94 V-0). Защита IP40 предотвращает попадание инструментов и крупных пылевых частиц, но не обеспечивает защиту от влаги - не применяйте в сырых помещениях (ванная, кухня, подвал) без дополнительной герметизации.

Преимущества

• Глубина 72 мм оптимальна для современных модулей - не занимает лишнего объёма стены
• Дымчатая дверца снижает необходимость постоянного вскрытия, продлевает срок службы контактов
• Расширяемая конструкция позволяет добавить боковые модули при необходимости
• Удобная система крепления - корпус плотно фиксируется в нише без люфтов
• Серия Practibox от Legrand известна долговечностью и точностью сборки

Ограничения применения

• Не подходит для установки во влажных зонах - IP40 не защищает от брызг и пара
• Максимум 8 модулей - не хватит для сложных систем с большим количеством УЗО и автоматов
• Требует точного соблюдения размеров ниши; малейшее отклонение в глубине затруднит закрывание дверцы
• Пластиковый корпус менее устойчив к механическому воздействию - не рекомендован для мест с высоким риском повреждений

Примеры использования

• Распределительный щиток в квартире: 4 автомата освещения + 2 УЗО на розетки + 1 автомат на плиту + 1 свободный
• Офисная перегородка: управление светом, розетками и сетевым оборудованием
• Гостиничный номер: автономный щиток на комнату с возможностью дальнейшего расширения
• Аудитории, коридоры, кладовые - где нужен компактный и эстетичный способ управления электрооборудованием

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши точно равнялась 72 мм - даже 2–3 мм недостатка сделают невозможным закрытие дверцы
• Используйте кабельные вводы с уплотнителями, если провода выходят в сторону влажных помещений
• При использовании большого числа УЗО - учтите, что они занимают два модуля каждый, поэтому 8 модулей - это максимум 4 УЗО
• Дымчатая дверца не является прозрачной - при плохом освещении может быть трудно прочитать маркировку на аппаратах; используйте дополнительный источник света при обслуживании
• При замене щитка - сохраняйте старую DIN-рейку, если она цела: её можно переставить в новый корпус
