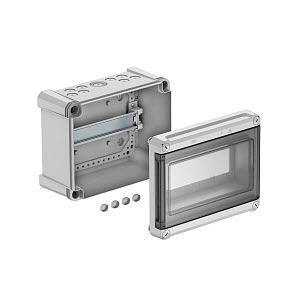

Щиток распределительный 240х191х125 на 9 модулей полистирол - SDB 09L PS OBO Bettermann

Щиток распределительный 240х191х125 на 9 модулей полистирол от OBO BETTERMANN - компактная коробка для монтажа автоматических выключателей, УЗО и других устройств на DIN-рейке в условиях сухих помещений. Артикул SDB 09L PS подходит для внутренней проводки в жилых и офисных зданиях.

Назначение и область применения

Щиток распределительный 240х191х125 на 9 модулей полистирол предназначен для установки внутри помещений, где требуется компактное и защищённое размещение электрооборудования. Подходит для сборки групповых щитков освещения, розеточных цепей, систем управления бытовой техникой. Применяется в квартирах, частных домах, административных зданиях. Не используется во влажных, пыльных или наружных условиях из-за низкой степени защиты IP20.

Технические характеристики

• Габариты: 240×191×125 мм
• Количество модулей: 9 (стандарт 17,5 мм на модуль)
• Материал корпуса: полистирол - легкий, устойчивый к химическим воздействиям, не поддерживающий горение
• DIN-рейка: встроена, тип TS35/7,5 - совместима со всеми стандартными модульными аппаратами
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами >12 мм, но не от воды и пыли
• Крышка: прозрачная, с вырезом - позволяет видеть положение переключателей без вскрытия
• Цвет: 7035 (серый)
• Способ монтажа: открытый - крепится на стену саморезами через отверстия в боковых стенках

Совместимость и монтаж

Щиток распределительный 240х191х125 на 9 модулей полистирол совместим с любыми устройствами, установленными на DIN-рейке шириной до 157,5 мм (9×17,5 мм). Для монтажа используйте саморезы M4–M5 длиной 20–30 мм. Открытый способ крепления требует доступа к поверхности стены - не подходит для скрытой проводки. Крышку можно открывать без демонтажа, что удобно при проверке и обслуживании. Перед установкой убедитесь, что глубина корпуса (125 мм) достаточна для свободного прохода кабелей и коммутационных элементов.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 и ГОСТ Р МЭК 62208 для распределительных коробок. Полистирол - самозатухающий материал, не распространяет пламя. Напряжение работы - до 1000 В переменного тока. Не предназначено для взрывоопасных сред или мест с высокими механическими нагрузками.

Преимущества

• Прозрачная крышка - позволяет контролировать состояние автоматов без вскрытия
• Легкий вес и простота обработки - легко режется, сверлится при необходимости доработки
• Удобная форма - прямоугольный корпус оптимально занимает место на стене
• Встроенная DIN-рейка - исключает необходимость самостоятельной установки направляющей
• Высокая точность геометрии - обеспечивает плотное прилегание крышки и равномерную фиксацию оборудования

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (ванная, кухня, подвал) - степень защиты IP20 не предохраняет от попадания воды
• Не рекомендован для наружной установки - материал не устойчив к УФ-излучению и температурным колебаниям
• Не подходит для мест с риском ударов или механических повреждений - полистирол менее прочен, чем металл или поликарбонат
• Ограниченная вместимость - 9 модулей не позволяют разместить сложные системы с множеством УЗО и дифавтоматов

Примеры использования

• Щиток распределительный 240х191х125 на 9 модулей полистирол - для группы розеток в спальной комнате
• Размещение двух УЗО и трех автоматов в щитке на этаже многоквартирного дома
• Временный щиток для ремонта или переустройства электропроводки
• Подключение светильников в коридоре или кладовой

Практические советы

• Перед монтажом проверьте, чтобы кабельные вводы соответствовали диаметру провода - в корпусе есть готовые отверстия, но они не рассчитаны на крупные шланги
• При использовании в жилых помещениях лучше выбирать модели с прозрачной крышкой - так проще диагностировать срабатывание защиты
• Не перегружайте модули: 9 модулей = максимум 9 устройств; если нужны больше - берите щиток на 12 или 18 модулей
• Артикул SDB 09L PS от OBO BETTERMANN имеет одинаковые размеры с аналогичными изделиями других брендов - можно заменить при необходимости
• При закупке запасных частей обращайте внимание на серию - SDB 09L PS - это конкретная модель, другие серии могут отличаться по форме креплений
