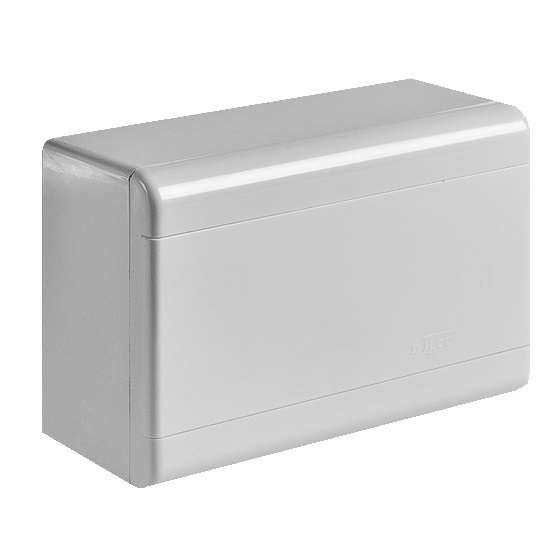

Щиток распределительный навесной на 9 модулей с непрозрачной дверцей белый IP40 (ЩРн-П-9) - 68029Б TYCO

Щиток распределительный навесной открытого исполнения на 9 модулей с непрозрачной дверцей белый IP40 от бренда Тусо - компактная коробка для монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Артикул 68029б подойдет для бытовых и коммерческих сетей до 400 В.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 9 модулей с непрозрачной дверцей белый IP40 предназначен для внутренней установки в жилых, офисных, торговых и легкопроизводственных помещениях. Он защищает модульную аппаратуру от случайного прикосновения и пыли, но не рассчитан на воздействие воды или агрессивной среды. Подходит для сборки групповых щитков освещения, розеточных контуров и слаботочных систем.

Технические характеристики

• Количество модулей: 9 (стандартный шаг 17,5 мм)
• Количество рядов: 1
• Наличие DIN-рейки: да, установленная внутри корпуса
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: АБС-пластик - прочный, не поддерживающий горение
• Материал дверцы: пластик, непрозрачный - предотвращает визуальный доступ к проводкам
• Цвет: белый
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Тип крышки: закрытого типа - дверца фиксируется на петлях

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 9 модулей с непрозрачной дверцей белый IP40 совместим со всеми стандартными модульными устройствами шириной 17,5 мм: автоматами, УЗО, реле, счетчиками. Для монтажа используйте дюбели 4–5 мм и шурупы длиной 30–40 мм. Корпус имеет четыре точки крепления - два сверху, два снизу. Перед установкой проверьте глубину ниши: корпус выступает на 70–80 мм от стены. Открытый тип исполнения требует наличия свободного пространства перед щитком - минимум 60 см для удобного обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Материал корпуса - самозатухающий АБС-пластик, не распространяет пламя. Напряжение эксплуатации - до 400 В переменного тока. Не применяйте в местах с риском попадания жидкости, паров кислот или масла - степень защиты IP40 не обеспечивает гидроизоляцию.

Преимущества

• Экономичный материал - АБС-пластик снижает стоимость без потери прочности
• Непрозрачная дверца повышает безопасность - исключает случайное прикосновение к токоведущим частям
• Удобная форма - один ряд позволяет легко проложить провода и заменить устройства
• Чистый внешний вид - белый цвет хорошо сочетается с интерьерами
• Готовая DIN-рейка - не требуется самостоятельная установка направляющих

Ограничения применения

• Не использовать во влажных помещениях (ванна, баня, подвалы) - IP40 не защищает от брызг и конденсата
• Не применять на улице или в неотапливаемых помещениях с перепадами температур ниже -10C - пластик становится хрупким
• Не допускается установка мощных устройств, превышающих суммарную нагрузку 10 кВт - не предусмотрена принудительная вентиляция
• Не подходят для промышленных цехов с высокой запыленностью - пыль будет проникать через щели

Примеры использования

• Распределительный щиток в квартире - для группы розеток кухни и ванной
• Общий щит в офисном помещении - управление светом и кондиционерами
• Щиток в торговом зале - питание точечных светильников и терминалов
• Легкий промышленный объект - контроль насосов или маломощных станков

Практические советы

• Перед монтажом проверьте, что все модули поместятся в 9 мест - некоторые УЗО занимают 2 модуля
• Оставляйте 1–2 свободных места для будущего расширения сети
• При прокладке проводов не перегибайте их острым углом - это снижает срок службы изоляции
• Используйте кабельные вводы с герметичными пробками - даже при IP40 лишняя пыль вредит контактам
• Щиток Тусо 68029б можно комбинировать с другими изделиями серии - они имеют единый дизайн и крепления
