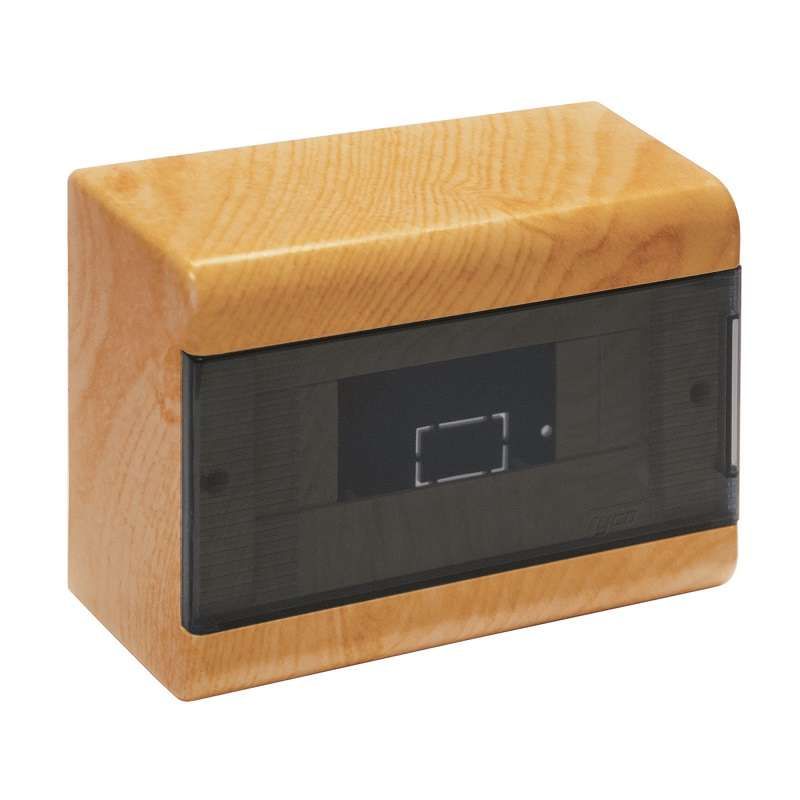

Щиток распределительный навесной на 9 модулей с дверцей бук IP40 (ЩРн-П-9) - 68029-38М TYCO

Щиток распределительный навесной открытого исполнения на 9 модулей с дверцей IP40 от бренда Ruvinil (арт. 68029-38м) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Корпус из АБС-пластика обеспечивает прочность при минимальном весе, а наличие дверцы защищает внутренние элементы от случайного контакта.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 9 модулей с дверцей IP40 используется для организации распределения электроэнергии внутри помещений - например, в жилых домах, офисах, мастерских и на объектах малой мощности. Подходит для установки однорядных модульных устройств: автоматов, УЗО, реле напряжения, счетчиков. Благодаря закрытому типу крышки и степени защиты IP40, щиток можно использовать там, где есть риск попадания твердых частиц размером более 1 мм, но не во влажных или outdoor-объектах.

Технические характеристики

• Тип изделия: Щит распределительный навесной
• Количество модулей: 9 (стандартная ширина 18 мм на модуль)
• Количество рядов: 1
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм, но не от воды
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживающий горение, легкий
• Наличие DIN-рейки: Да - стандартная 35 мм, совместима со всеми модульными устройствами
• Наличие дверцы: Да - с замком или фиксатором (не указано, предполагается механическая защелка)
• Цвет: Дерево - имитация древесной фактуры, для эстетичного сочетания с интерьером
• Способ монтажа: Навесной - крепление через отверстия в задней стенке

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 9 модулей с дверцей IP40 совместим с любыми модульными устройствами шириной 18 мм, установленными на DIN-рейке. Для монтажа используйте саморезы или дюбели подходящего диаметра - отверстия для крепления расположены по углам и центру задней стенки. Перед установкой проверьте глубину корпуса - он рассчитан на стандартные устройства, но не подходит для габаритных комбинированных модулей высотой более 100 мм. Дверца открывается на петлях, доступ к контактам возможен без демонтажа всего щита.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает прямой контакт с токоведущими частями при помощи инструментов или пальцев, но не защищает от влаги - не применяйте в сырых помещениях, банях, на улице или рядом с источниками воды. Материал корпуса - АБС-пластик - имеет класс горючести V-2 по UL 94, что допускает использование в бытовых условиях, но требует соблюдения норм прокладки проводов и температурного режима.

Преимущества

• Легкий вес благодаря АБС-пластиковому корпусу - удобен для монтажа на стенах из гипсокартона или дерева
• Эстетичный цвет «дерево» позволяет интегрировать щиток в интерьер без визуального диссонанса
• Наличие дверцы повышает безопасность - снижает риск случайного прикосновения к зажимам
• DIN-рейка уже установлена - не требуется самостоятельная сборка
• Один ряд модулей упрощает обслуживание и диагностику

Ограничения применения

• Не предназначено для внешней установки - IP40 не защищает от влаги и осадков
• Не рекомендуется для помещений с постоянной повышенной влажностью (ванная, подвал, бассейн)
• Ограниченное количество модулей - 9 единиц; для больших систем нужен щит большей емкости
• Нет встроенных клеммных колодок - все соединения выполняются самостоятельно
• Цвет «дерево» - декоративный слой, не является защитным покрытием; при механических воздействиях может царапаться

Примеры использования

• Распределительный щиток в квартире для групп освещения, розеток и кухонной техники
• Управление питанием станков в небольшой мастерской
• Автоматизация системы отопления в частном доме
• Подключение УЗО и автоматов в офисном переговорном пункте

Практические советы

• Перед монтажом убедитесь, что суммарная нагрузка всех модулей не превышает допустимую для вашего вводного автомата
• Используйте кабельные вводы с герметичными резиновыми вставками - даже при IP40 важно минимизировать попадание пыли
• При использовании в местах с высокой запыленностью (например, workshop) регулярно протирайте дверцу и проверяйте состояние внутреннего пространства
• Не перегружайте DIN-рейку - максимальная нагрузка на одну точку крепления не должна превышать 1–1,5 кг
• Щиток Ruvinil 68029-38м легко заменить аналогом - многие производители используют одинаковые габариты для 9-модульных решений
