Щиток распределительный навесной на 9 модулей с дверцей сосна IP40 (ЩРн-П-9) - 68029-27М TYCO

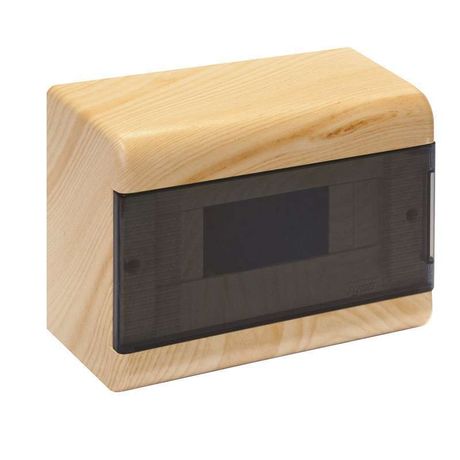

Щиток распределительный навесной на 9 модулей с прозрачной дверцей 222х160х93мм сосна на светлой основе IP40 от бренда Ruvinil - компактная коробка для установки автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Артикул 68029-27м обеспечивает удобную видимость состояния оборудования благодаря прозрачной дверце и имитацию деревянного дизайна.

Назначение и область применения

Этот щиток предназначен для внутренней установки в помещениях с нормальной влажностью - квартирах, офисах, подъездах, малых мастерских. Он служит центром распределения электроэнергии: здесь устанавливаются модульные устройства - автоматы, УЗО, реле напряжения, счетчики. Подходит для замены старых щитков, модернизации электрощитовой и организации отдельных групп освещения или розеток.

Технические характеристики

• Количество модулей: 9 (стандартный шаг 17,5 мм)
• Габариты: 222×160×93 мм (Ш×В×Г)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: АБС-пластик (высокая прочность, устойчивость к ударным нагрузкам)
• Наличие DIN-рейки: да, установленная внутри, стандартная 35 мм
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Дверца: прозрачная, пластиковая, открывается на петлях
• Фасад: имитация дерева «сосна на светлой основе» - декоративное покрытие, не является натуральным деревом
• Количество рядов: один - все модули располагаются в одну линию

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами шириной 17,5 мм - автоматические выключатели, УЗО, реле, контакторы до 9 модулей. Для монтажа используйте дюбель-гвозди или саморезы через отверстия в задней стенке. Перед установкой проверьте глубину проема в стене - габариты щитка 93 мм требуют минимум 100–110 мм свободного пространства. Прозрачная дверца позволяет контролировать положение рычагов без вскрытия, что снижает риск случайного включения/отключения.

Безопасность и стандарты

Степень защиты IP40 соответствует ГОСТ 14254 - защищает от проникновения инструментов, проволоки и частиц крупнее 1 мм, но не предохраняет от влаги. Щиток не предназначен для установки во влажных зонах (ванная, баня, улица). Корпус из АБС-пластика не горюч, но не рассчитан на высокие температуры выше +50 C. Напряжение работы - до 400 В переменного тока, согласно типовым требованиям для бытовых щитков.

Преимущества

• Прозрачная дверца - легко диагностировать состояние автоматов без открытия
• Уже установленная DIN-рейка - экономит время при сборке
• Имитация древесины - гармонично вписывается в интерьер без необходимости отделки
• Компактный размер - подходит для ограниченных мест, где нельзя использовать большие шкафы
• Надежный материал - АБС-пластик не деформируется при обычных условиях эксплуатации

Ограничения применения

• Не используется в помещениях с повышенной влажностью - IP40 не защищает от брызг и пара
• Не подходит для наружной установки - даже под навесом возможна конденсация
• Ограниченное количество модулей - не хватит для сложных систем с большим числом групп
• Декоративная поверхность - не переносит механическую очистку, агрессивные моющие средства
• Нет возможности расширить щиток - фиксированный размер, нет боковых модулей

Примеры использования

• Распределительный щиток на этаже многоквартирного дома - управление освещением лестницы и коридора
• Щиток в гараже - для автомата на сварочном аппарате и розеточных групп
• Обновление старого щита в квартире - замена на современный с прозрачной дверцей и DIN-рейкой
• Установка в офисе - контроль питания компьютеров, принтера и точечного освещения

Практические советы

• Перед покупкой убедитесь, что суммарная ширина всех ваших модулей не превышает 9 единиц (например, три УЗО по 2 модуля = 6, плюс два автомата по 1 - всего 8, место есть)
• При монтаже оставьте 2–3 см свободного места вокруг щитка - для доступа и теплоотвода
• Не закрывайте дверцу, если внутри остались открытые провода - это нарушает безопасность
• Чистите фасад мягкой сухой тряпкой - протирание влажной салфеткой допустимо, но без спирта и абразивов
• Артикул 68029-27м - это именно модель с имитацией дерева; если нужен белый или черный вариант - выбирайте другую серию от Ruvinil
