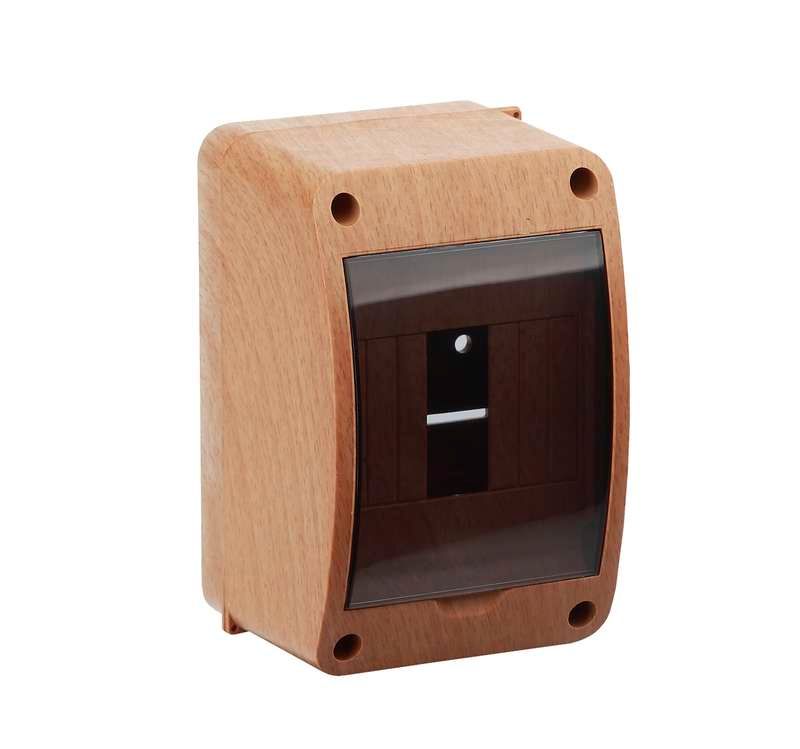

Щиток распределительный навесной на 4 модуля с дверцей бук IP40 (ЩРн-П-4) - 68304-38М TYCO

Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей, 140х90х85мм, IP40, материал - пластик от бренда Рувинил (арт. 68304-38м) предназначен для компактного размещения автоматических выключателей и других устройств в бытовых и легкопромышленных сетях до 400 В. Его пластиковый корпус обеспечивает изоляцию и устойчивость к внешним воздействиям.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей используется для сборки распределительных щитов малой мощности. Подходит для установки одного автомата, УЗО, реле напряжения или комбинаций этих устройств в пределах 4 модулей. Применяется в квартирах, частных домах, офисах, на объектах с ограниченным пространством - например, возле счетчиков, в тамбурах или шкафах управления.

Технические характеристики

• Количество модулей: 4 (стандартная ширина 18 мм на каждый модуль)
• Габариты корпуса: 140×90×85 мм (Ш×В×Г)
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Материал корпуса: термостойкий пластик (поликарбонат/ABS)
• Наличие DIN-рейки: да, стандартная 35 мм
• Тип крышки: закрытого типа с дверцей
• Запор: защелка - фиксируется одним движением, без ключа
• Количество рядов: один
• Цвет: имитация дерева - декоративное покрытие, не влияющее на функциональность
• Способ монтажа: навесной - крепится на стену через отверстия в задней стенке

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей совместим со всеми стандартными модульными аппаратами шириной 18 мм: автоматы, УЗО, реле, контакторы. Для монтажа используйте два самореза или дюбеля через отверстия в задней стенке. Диаметр отверстий - 5–6 мм. Перед установкой проверьте глубину стены: корпус выступает на 85 мм, что важно при расположении рядом с другими элементами. DIN-рейка уже установленная - устройства фиксируются просто щелчком.

Безопасность и стандарты

Щиток соответствует требованиям к электроустановкам для внутреннего использования. Степень защиты IP40 исключает доступ к токоведущим частям случайными предметами, но не защищает от влаги - не применяйте в сырых помещениях, на улице или в местах с риском попадания воды. Материал корпуса не поддерживает горение и имеет температурную стойкость до +60 C.

Преимущества

• Компактный размер - идеален для тесных ниш и угловых установок
• Удобная защелка - открывается одной рукой без инструментов
• Изготовлен из неметаллического материала - снижает риск поражения током при повреждении проводки
• Эстетичный цвет «дерево» - хорошо сочетается с интерьером жилых помещений
• Готовый к монтажу - DIN-рейка и крепления встроены, ничего дополнительно не требуется

Ограничения применения

• Не допускается использование во влажных зонах (ванная, баня, подвал без гидроизоляции)
• Не подходит для установки более чем 4 модулей - перегрузка вызывает нагрев и деформацию корпуса
• Пластиковый корпус не рассчитан на механические удары - не устанавливайте в местах с высокой вероятностью столкновений
• Не предназначена для промышленных систем с высокими токами (>63 А) или частыми циклами включения

Примеры использования

• Распределительный щиток в квартире - для групп освещения и розеток
• Щиток на входе в гараж - для защиты сети тепловентилятора и зарядного устройства
• Управление насосом в колодце - при наличии УЗО и автоматического выключателя внутри
• Подключение системы видеонаблюдения - для питания камеры и контроллера

Практические советы

• Перед установкой проверьте, чтобы все провода были отключены и опробованы на отсутствие напряжения
• Не затягивайте крепеж слишком сильно - пластик легко трескается
• Если планируете использовать УЗО, выбирайте модели шириной 18 мм - они поместятся в 4 модуля вместе с автоматом
• Обязательно оставьте свободное место вокруг щитка для теплоотвода - минимум 5 см сверху и снизу
• Щиток распределительный навесной открытого исполнения на 4 модуля с дверцей от Рувинил (арт. 68304-38м) можно заменить аналогами с такими же габаритами - главное, соблюдать класс защиты IP40 и тип крепления
