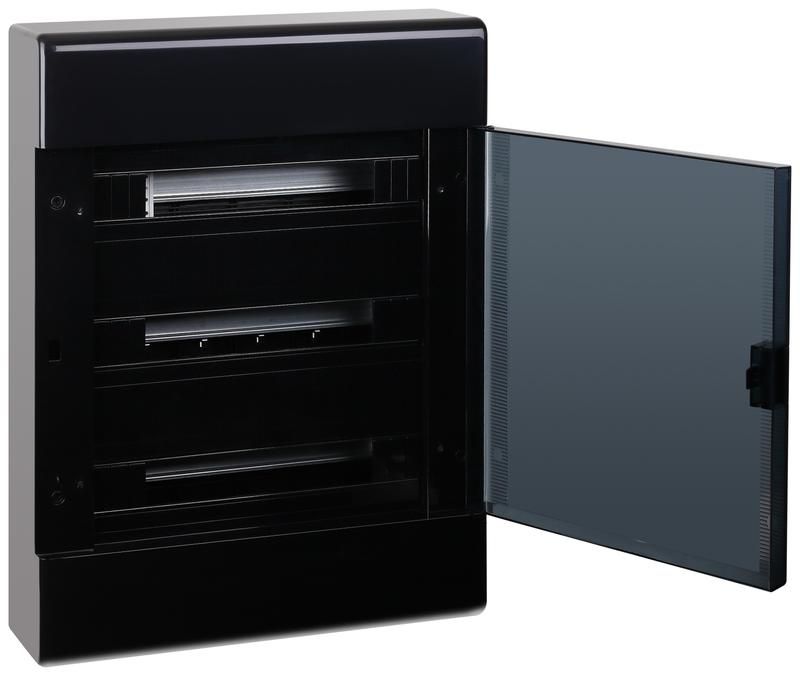

Щиток Тусо открытая проводка на 54 модуля с дверцей 648х468х116мм черн. Ruvinil 68054Ч TYCO

Щит распределительный навесной открытого типа на 54 модуля с дверцей черный IP41 от бренда Рувинил (арт. 68054ч) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Его конструкция обеспечивает доступ к оборудованию при сохранении базовой защиты от случайного контакта.

Назначение и область применения

Щит распределительный навесной открытого типа на 54 модуля с дверцей черный IP41 используется для организации внутренних распределительных щитов в жилых, офисных и промышленных зонах. Подходит для установки на стену в сухих помещениях: квартирах, подъездах, административных зданиях, мастерских. Открытый тип монтажа позволяет легко обслуживать оборудование без вскрытия штукатурки или короба.

Технические характеристики

• Количество модулей: 54 (стандартная ширина модуля 17,5 мм)
• Габариты: 648 × 468 × 116 мм (высота × ширина × глубина)
• Цвет корпуса: черный
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик (поликарбонат/ABS)
• Тип крепления: навесной, с предварительно подготовленными отверстиями для саморезов
• Наличие дверцы: да, с замком и уплотнителем

Совместимость и монтаж

Щит распределительный навесной открытого типа на 54 модуля с дверцей черный IP41 совместим со всеми стандартными DIN-рейками 35 мм. Модульные устройства (Автоматы, УЗО, реле) фиксируются на рейках внутри корпуса. Для монтажа требуется минимум два крепежных элемента - рекомендуется использовать саморезы 4×40 мм. Корпус имеет отверстия для ввода кабелей сверху и снизу - можно использовать кабельные вводы подходящего диаметра (не входят в комплект). Обязательно соблюдайте посадочные размеры: высота 648 мм требует свободного места выше и ниже щита для удобства работы.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных устройств до 1000 В переменного тока. Степень защиты IP41 исключает попадание пальцев или инструментов в корпус, а также защищает от конденсата и вертикальных брызг. Дверца с замком препятствует неквалифицированному доступу. Не предназначен для наружной установки или помещений с повышенной влажностью (ванная, баня, подвал).

Преимущества

• Увеличенная вместимость - 54 модуля позволяют разместить комплексную систему защиты без необходимости в нескольких щитах
• Черный цвет корпуса снижает видимость царапин и пыли, хорошо сочетается с современным интерьером
• Дверца с уплотнением улучшает герметичность и продлевает срок службы внутреннего оборудования
• Имеет готовые точки крепления - не требует дополнительной доработки перед установкой

Ограничения применения

• Не подходит для установки во влажных, сырых или пыльных средах - IP41 недостаточен для таких условий
• Не рассчитан на внешнюю эксплуатацию - не защищен от осадков, перепадов температур и УФ-излучения
• Не предусматривает встроенную вентиляцию - при большой нагрузке возможен нагрев; необходимо контролировать плотность размещения аппаратов
• Не содержит DIN-реек и кабельных вводов - они приобретаются отдельно

Примеры использования

• Распределительный щит в многоквартирном доме - для группового учета света, розеток и бытовой техники
• Электрооборудование малого производства - управление станками, насосами, освещением рабочей зоны
• Административные помещения - организация питания серверов, кондиционеров, сигнализаций
• Обновление старой проводки - замена устаревших щитков на единый современный блок

Практические советы

• Перед монтажом проверьте, что все модульные устройства поместятся в 54 модуля - учтите ширину УЗО (обычно 2–4 модуля)
• Используйте кабельные вводы с резиновыми уплотнителями - это повысит надежность изоляции и защиту от пыли
• Не перегружайте щит: при установке более 40 модулей с высокой мощностью предусмотрите принудительное охлаждение
• При закупке запасных частей обращайте внимание на артикул 68054ч - он уникален для этой модели от Рувинил
• Для удобства обслуживания оставьте минимум 10 см свободного пространства вокруг щита распределительного навесного открытого типа на 54 модуля с дверцей черный IP41
