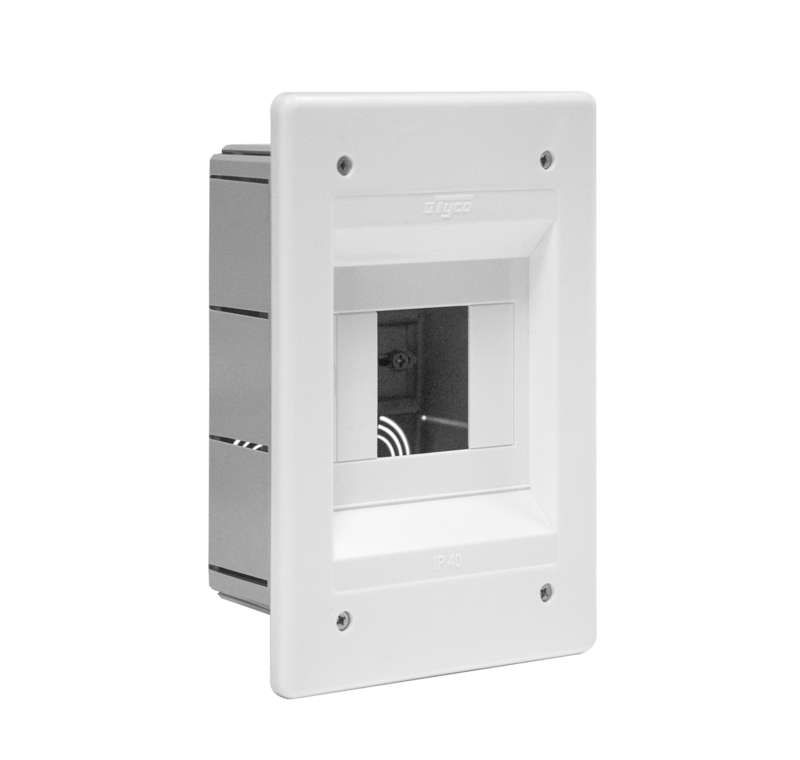

Щиток распределительный встраиваемый на 4 модуля без дверцы белый IP30 (ЩРв-П-4) - 68004 TYCO

Щиток распределительный встраиваемый на 4 модуля без дверцы IP30 от бренда Ruvinil (арт. 68004) предназначен для компактного монтажа автоматических выключателей и других устройств в стене. Корпус из полистирола обеспечивает устойчивость к механическим воздействиям, а наличие прозрачной крышки позволяет контролировать состояние оборудования без вскрытия.

Назначение и область применения

Щиток распределительный встраиваемый на 4 модуля без дверцы IP30 используется для внутренней установки в стены жилых, офисных и административных зданий. Подходит для сборки малогабаритных распределительных щитов: групповые автоматы освещения, розеток, бытовой автоматики. Применяется там, где требуется экономия места и доступ к оборудованию ограничен.

Технические характеристики

• Тип изделия: щит распределительный встраиваемый
• Количество модулей: 4 (стандартная ширина 18 мм на каждый модуль)
• Способ монтажа: скрытый (внутри стены)
• Глубина монтажа: 71 мм - требует соответствующего углубления в стене
• Материал корпуса: полистирол - легкий, химически стойкий, не проводит ток
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды
• Количество рядов: один
• Наличие DIN-рейки: да - совместим со стандартными модулями 17,5–18 мм
• Тип крышки: закрытого типа с прозрачным элементом
• Цвет: белый - сочетается с большинством интерьеров

Совместимость и монтаж

Щиток распределительный встраиваемый на 4 модуля без дверцы IP30 (арт. 68004) рассчитан на установку стандартных модулей по DIN-рейке: автоматические выключатели, УЗО, реле напряжения. Для монтажа необходимо подготовить нишу в стене глубиной не менее 71 мм. Крышка фиксируется на петлях и открывается до 90° - удобно для обслуживания. Отсутствие дверцы снижает стоимость, но требует осторожного обращения в местах с высокой проходимостью.

Безопасность и стандарты

Степень защиты IP30 гарантирует безопасную работу внутри помещений, защищая от случайного контакта с крупными предметами, но не от влаги. Щиток не предназначен для установки во влажных помещениях (ванная, кухня, подвал) или на улице. Материал корпуса - самозагасающий полистирол, соответствует требованиям пожарной безопасности для электроустановок в жилых зонах.

Преимущества

• Прозрачная крышка позволяет визуально проверять положение автоматов без вскрытия
• Уменьшенная глубина (71 мм) подходит для тонких перегородок и старых домов с ограниченным пространством
• Легкий вес и простая конструкция ускоряют монтаж
• Белый цвет маскирует следы эксплуатации и легко окрашивается при необходимости
• DIN-рейка уже установленна - не нуждается в дополнительном креплении

Ограничения применения

• Не допускается использование в условиях повышенной влажности - IP30 не защищает от брызг и пара
• Отсутствие дверцы делает его уязвимым к внешнему воздействию - не рекомендован для детских комнат, общественных мест без контроля
• Максимальная нагрузка ограничена количеством модулей - нельзя установить более 4 устройств
• Полистирольный корпус не выдерживает ударных нагрузок - не применяется в промышленных средах с риском повреждения

Примеры использования

• Распределение группы освещения в спальне или гостиной
• Защита розеточных цепей на этаже квартиры
• Установка УЗО для одной комнаты в новостройке
• Финальный щиток после главного распределительного устройства в многоквартирном доме

Практические советы

• Перед монтажом проверьте глубину ниши - недостаточная глубина (менее 71 мм) затруднит установку или потребует увеличения отверстия
• Используйте только стандартные модули шириной 18 мм - несовместимые устройства могут не поместиться на рейке
• При замене автомата отключите питание полностью - отсутствие дверцы увеличивает риск случайного прикосновения к токоведущим частям
• Для защиты от пыли в пыльных помещениях можно дополнительно использовать термоклеящуюся плёнку на крышку
• Щиток Ruvinil арт. 68004 хорошо сочетается с другими изделиями серии - при необходимости расширения системы используйте аналогичные модели с тем же типом крепления
