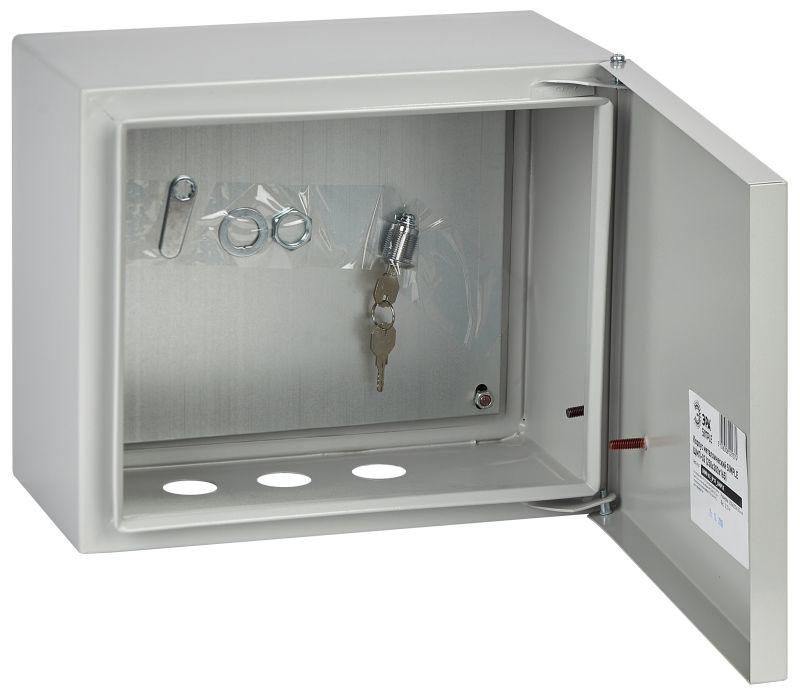

Корпус металлический ЩМП-02 SIMPLE 250х300х175 IP31 NO_SIMPLE_SHMP-02_IP31 ЭРА Б0041653

Щит металлический с монтажной панелью ЩМП-02 IP31 250х300х175 от бренда ЭРА - это надежный корпус для сборки распределительных устройств в условиях сухих помещений. Артикул б0041653 подойдет для монтажа автоматики, силового оборудования и систем безопасности там, где важна механическая прочность и базовая защита от пыли.

Назначение и область применения

Щит металлический с монтажной панелью ЩМП-02 IP31 250х300х175 используется для размещения коммутационных аппаратов, реле, автоматов и других элементов в системах распределения электроэнергии. Подходит для установки в помещениях с нормальной влажностью: офисах, производственных цехах, жилых зданиях, на объектах сельского хозяйства и спорта. Не предназначен для открытого монтажа на улице или во влажных средах.

Технические характеристики

• Габариты: 250×300×175 мм
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 100 А - допустимый ток через вводные устройства, не относится к нагрузке внутри шкафа
• Ширина: 12 модулей - позволяет установить до 12 стандартных DIN-модулей (например, автоматические выключатели)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Класс защиты: I - наличие заземляющего контакта на корпусе
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающий с 40 см)
• Количество кабельных вводов: 3 - готовые отверстия под гильзы или вводы диаметром до 16 мм
• Количество отверстий для фланцев: 3 - для крепления кабельных вводов с фланцами
• Монтажная панель: оцинкованная сталь, с перфорацией под DIN-рейки
• Тип двери: одинарная, с замком и двумя ключами
• Способ установки: открытая - крепление на стену болтами

Совместимость и монтаж

Щит металлический с монтажной панелью ЩМП-02 IP31 250х300х175 совместим со всеми стандартными DIN-рейками и компонентами шириной 17,5 мм. Монтаж выполняется на ровную поверхность с помощью четырех крепежных отверстий на задней стенке. Кабельные вводы можно использовать как есть или доработать под нужный диаметр провода. Перед установкой проверьте соответствие глубины шкафа (175 мм) требованиям к габаритам установленного оборудования - особенно если используются большие автоматы или преобразователи частоты.

Безопасность и стандарты

Изделие соответствует требованиям по электробезопасности класса I - корпус заземляется через контакт на монтажной панели. Защита IP31 исключает доступ крупной пыли и случайное попадание капель воды сверху. Ударопрочность IK08 гарантирует сохранность внутренних компонентов при случайных механических воздействиях. Гарантия от сквозной коррозии - 15 лет благодаря качественному порошковому покрытию.

Преимущества

• Жесткий сварной корпус - минимальная деформация при монтаже и эксплуатации
• Оцинкованная монтажная панель - долговечность и устойчивость к окислению
• Фиксированные кабельные вводы - экономят время при прокладке проводов
• Замок с двумя ключами - контроль доступа к оборудованию
• Порошковое покрытие - устойчиво к царапинам и химическим воздействиям в помещении

Ограничения применения

Щит металлический с монтажной панелью ЩМП-02 IP31 250х300х175 нельзя применять в местах с повышенной влажностью, возможным брызгами воды, пылевыми или агрессивными средами. IP31 не защищает от струй воды, паров, масла или осадков. Не подходит для наружной установки, колодцев, сырых подвалов или производств с постоянным мытьем оборудования. Также не рассчитан на работу при температурах ниже -25C - материал и уплотнители не предназначены для экстремальных условий.

Примеры использования

• Распределительный щит в административном здании для групп освещения и розеток
• Щит управления насосной станцией в теплице
• Корпус для автоматики пожарной сигнализации в офисе
• Распределительный пункт на участке сельскохозяйственного производства
• Локальный щит питания конвейера в цеху с контролируемой средой

Практические советы

• Перед монтажом проверьте, что все оборудование поместится в 12 модулей - некоторые автоматы занимают 2–3 места
• Не используйте кабельные вводы без герметизации - даже при IP31 щель между проводом и вводом может стать путем для пыли
• При необходимости увеличить количество вводов - используйте дополнительные фланцы, которые подходят к имеющимся 3 отверстиям
• Для работы в условиях сильной запыленности рекомендовано дополнительно закрывать вводы термоусадкой или силиконовым герметиком
• Артикул б0041653 - часть серии ЭРА SIMPLE; аналоги из серии ЭРА могут иметь другие размеры или степень защиты - сравнивайте спецификации перед заменой
