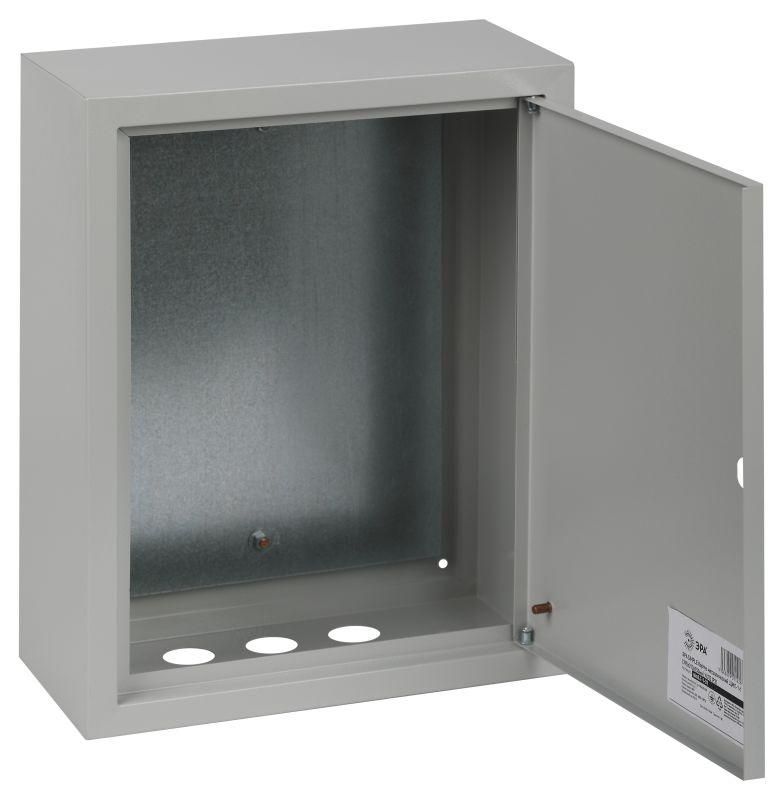

Корпус металлический ЩМП-1-1 (395х310х150мм) IP31 УХЛ3 серый SIMPLE - Б0057143 ЭРА

Корпус металлический ЩМП-1-1 (395х310х150 мм) IP31 УХЛ3 от бренда ЭРА - это защищённый металлический ящик с монтажной панелью для сборки электротехнических устройств в условиях повышенной влажности и запылённости. Артикул б0057143 подходит для монтажа в помещениях с контролируемой средой, таких как этажные щитовые, производственные цеха и административные здания.

Назначение и область применения

Корпус металлический ЩМП-1-1 (395х310х150 мм) IP31 УХЛ3 используется для размещения коммутационных аппаратов, автоматических выключателей, контакторов, реле и других элементов низковольтных систем. Подходит для создания щитов управления, систем автоматизации, пожарной сигнализации и распределительных щитов. Области применения: жилые дома, офисы, промышленные объекты, сельскохозяйственные сооружения, спортивные комплексы. Корпус не предназначен для открытых площадок или мест с постоянным воздействием осадков.

Технические характеристики

• Размеры: 395×310×150 мм - компактный формат для ограниченного пространства
• Материал корпуса: сталь с порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Класс защиты: I - наличие заземляющего контакта, требует подключения к контуру заземления
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающий с 1 м)
• Номинальный ток: 100 А - допустимая нагрузка на входную шину и провода внутри корпуса
• Количество кабельных вводов: 3 - для подвода силовых и слаботочных кабелей
• Монтажная панель: да, оцинкованная, с перфорацией под DIN-рейки
• Тип двери: одинарная, с замком и двумя ключами
• Тип крышки: закрытого типа - герметичная конструкция, исключающая доступ изнутри при закрытой двери
• Способ монтажа: открытая установка - крепится к стене болтами или анкерами
• Условия эксплуатации: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

Корпус металлический ЩМП-1-1 (395х310х150 мм) IP31 УХЛ3 совместим с DIN-рейками стандарта EN 60715. Монтажная панель позволяет фиксировать оборудование с помощью стандартных креплений. Кабельные вводы рассчитаны на диаметр до 12 мм - для более крупных кабелей потребуется доработка. Для монтажа требуется минимум 10 см свободного пространства перед дверью для её открывания. Крепление осуществляется через четыре угловых отверстия в задней стенке. Не рекомендуется использовать в качестве настенного щита в местах с риском механических повреждений без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов. Наличие класса защиты I гарантирует безопасность при использовании в сетях TN-S и TN-C-S. Порошковое покрытие снижает риск коррозии и электрического пробоя. Замок с двумя ключами обеспечивает контроль доступа. Гарантия от сквозной коррозии - 15 лет, что подтверждает долговечность материала и технологии нанесения покрытия.

Преимущества

• Жёсткая сварная конструкция - минимальная деформация при нагрузках
• Оцинкованная монтажная панель - устойчивость к влаге и окислению
• Высокая степень механической прочности (IK08) - устойчивость к случайным ударам
• Порошковое покрытие - равномерное, долговечное, не требует обслуживания
• Простота сборки - все элементы уже подготовлены, не нужна дополнительная обработка
• Компактные габариты - удобен для установки в тесных нишах и этажных щитовых

Ограничения применения

• Не предназначена для установки на улице - IP31 не защищает от дождя и брызг
• Не подходит для помещений с агрессивными химическими средами - например, химпроизводства, кислотных цехов
• Нет встроенных терморегуляторов или вентиляции - при высоких тепловыделениях требуется внешнее охлаждение
• Количество кабельных вводов ограничено - при необходимости большего числа входов требуется сверление
• Нулевой модульный ряд - нельзя использовать как щит для модульных автоматов без монтажной панели

Примеры использования

• Этажный распределительный щит в многоквартирном доме - защита автоматов и УЗО
• Щит управления насосной станцией в сельхозобъекте - защита от пыли и конденсата
• Автоматизация лифтового оборудования - надёжная защита реле и контакторов
• Система пожарной сигнализации в офисе - обеспечение целостности сигналов и питания
• Распределительный щит на складе - защита от пыли и случайных прикосновений

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие толщине стены - используйте анкеры подходящего диаметра
• При прокладке кабелей через вводы применяйте резиновые или пластиковые втулки - они предотвращают повреждение изоляции
• Не забудьте подключить заземляющую шину к корпусу - это обязательное условие безопасности
• Для увеличения степени защиты до IP54 можно дополнительно установить уплотнитель (не входит в базовую комплектацию)
• При работе в холодных помещениях следите за образованием конденсата - он может вызвать короткое замыкание
• Артикул б0057143 - один из самых популярных в серии ЭРА SIMPLE; при заказе нескольких экземпляров сохраняйте единый тип для унификации системы
