Щиток распределительный навесной на 1 модуль без дверцы коричневый IP30 (ЩРн-П-1) - 68001К TYCO

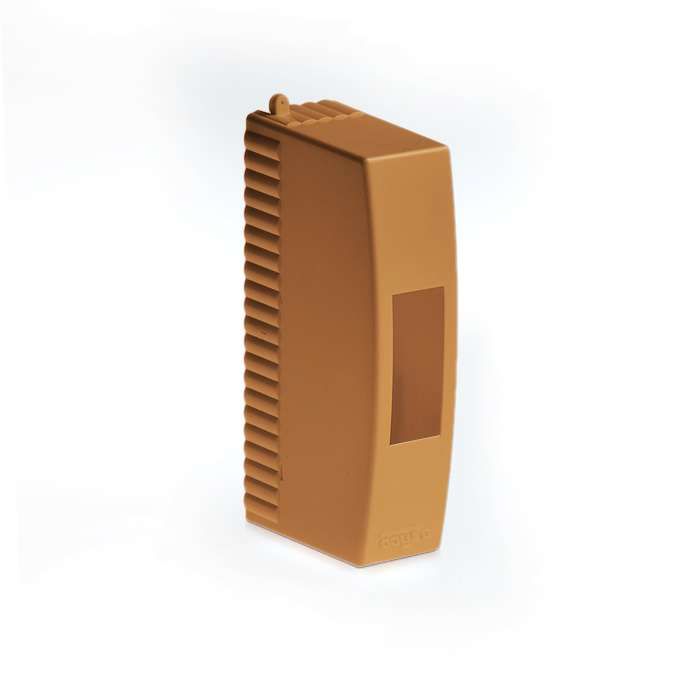

Щиток распределительный навесной открытый на 1 модуль коричневый IP30 от бренда Рувинил (арт. 68001к) - компактная коробка для установки одного автоматического выключателя или другого устройства на DIN-рейку. Подходит для мелких распределительных задач в помещениях с умеренной влажностью.

Назначение и область применения

Щиток распределительный навесной открытый на 1 модуль коричневый IP30 предназначен для внутренней установки одиночного аппарата защиты - например, автомата, УЗО или реле. Обеспечивает физическую изоляцию и защиту от случайного прикосновения. Часто используется в бытовых и коммерческих объектах: в квартирах, офисах, на этажных щитках, где требуется минимализм и точечное управление нагрузкой.

Технические характеристики

• Количество модулей: 1 - позволяет установить один стандартный аппарат шириной 17,5 мм
• Степень защиты: IP30 - защищает от твердых предметов больше 2,5 мм (например, отвертки, пальцев), но не от воды и пыли
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Наличие DIN-рейки: да - совместим со всеми устройствами стандарта EN 60715
• Материал корпуса: полистирол - легкий, хрупкий, не проводящий ток материал
• Тип крышки: закрытого типа с прозрачным элементом - позволяет видеть положение контактов без вскрытия
• Цвет: 8023 RAL (коричневый) - соответствует стандартному цветовому решению для электрощитовой продукции
• Количество рядов: 1 - одноуровневая конструкция, без возможности расширения в глубину

Совместимость и монтаж

Щиток распределительный навесной открытый на 1 модуль коричневый IP30 совместим с любыми устройствами, установленными на DIN-рейку шириной до 17,5 мм. Для монтажа используйте два самореза или дюбель-гвоздя через отверстия в задней стенке. Прозрачная крышка легко открывается - достаточно потянуть ее вниз. Не требует специальных инструментов. Кабели заводятся через входные отверстия в нижней части корпуса. Убедитесь, что посадочное место на стене ровное и прочное - полистирол не переносит деформаций.

Безопасность и стандарты

Щиток распределительный навесной открытый на 1 модуль коричневый IP30 соответствует требованиям к электроустановкам в жилых и административных зданиях. Степень защиты IP30 обеспечивает базовую безопасность от прямого контакта с токоведущими частями. Однако он не предназначен для помещений с высокой влажностью, пылью или риском механических повреждений. Напряжение работы - до 400 В переменного тока, согласно нормам для бытовых щитков.

Преимущества

• Прозрачная крышка - позволяет контролировать состояние аппарата без вскрытия
• Удобный монтаж - не требует сложных инструментов или подготовки поверхности
• Легкий вес - удобен для установки на гипсокартон или деревянную основу
• Экономия места - идеален для ограниченных пространств
• Цвет 8023 RAL - гармонирует с другими изделиями Рувинил и Тусо

Ограничения применения

• Не подходит для улицы, ванных комнат, подвалов - IP30 не защищает от влаги
• Не рассчитан на несколько устройств - только один модуль
• Корпус из полистирола - чувствителен к ударным нагрузкам и температуре выше +60C
• Нельзя использовать в промышленных условиях с вибрацией или агрессивной средой
• Не имеет клемм для заземления внутри - заземляющий провод выводится отдельно

Примеры использования

• Установка УЗО на входе в квартиру
• Индивидуальная защита розетки в мастерской
• Подключение теплого пола или насоса в системе отопления
• Размещение реле времени для освещения в коридоре
• Альтернатива старому щитку при замене одного автомата

Практические советы

• Перед монтажом проверьте, чтобы ширина вашего аппарата не превышала 17,5 мм - иначе он не поместится
• При креплении на гипсокартон используйте пластиковые дюбели-бабочки
• Не затягивайте саморезы слишком сильно - полистирол треснет
• Если нужна защита от пыли/влаги - выбирайте модель с IP54 или выше
• Щиток распределительный навесной открытый на 1 модуль коричневый IP30 (арт. 68001к) лучше сочетать с аналогичными изделиями Рувинил для единого стиля
