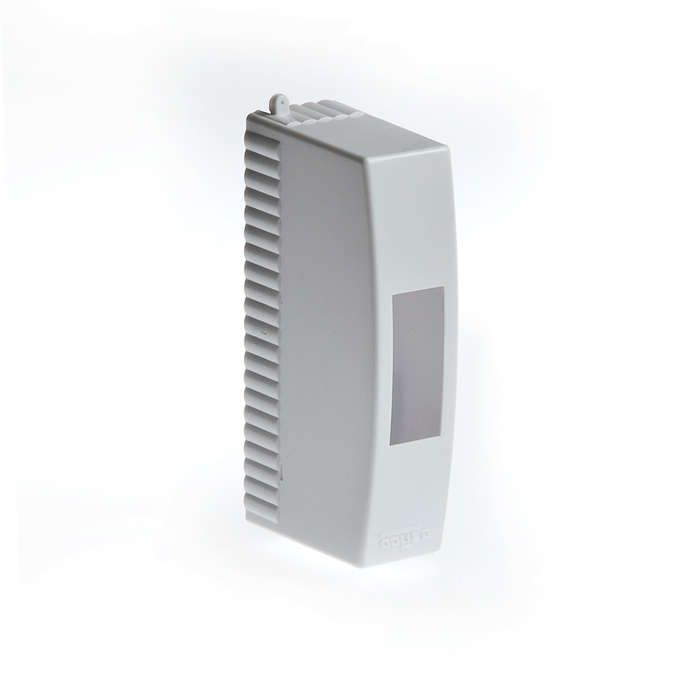

Щиток распределительный навесной на 1 модуль без дверцы белый IP30 (ЩРн-П-1) - 68001 TYCO

Щиток распределительный навесной открытый на 1 модуль IP30 от брендов Рувинил, Тусо и RUVinil (арт. 68001) предназначен для компактного монтажа одиночных автоматических выключателей или других устройств на DIN-рейку в условиях сухих помещений. Его простая конструкция делает его удобным решением для базовой распределительной задачи.

Назначение и область применения

Щиток распределительный навесной открытый на 1 модуль IP30 используется для установки одного устройства - например, автомата, УЗО или реле. Подходит для внутренней проводки в жилых, офисных или административных помещениях, где требуется минимализм и доступ к оборудованию. Не применяется во влажных, пыльных или наружных зонах из-за ограниченной степени защиты.

Технические характеристики

• Тип: щиток распределительный навесной
• Количество модулей: 1 (достаточно для одного аппарата шириной 17,5 мм)
• Степень защиты: IP30 - защищён от твёрдых предметов больше 2,5 мм (например, от случайного касания пальцем), но не от воды и пыли
• Материал корпуса: полистирол - лёгкий, устойчивый к химическим воздействиям, не проводит ток
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• DIN-рейка: есть, стандартная 35 мм, совместима с любыми модульными аппаратами
• Крышка: закрытого типа, прозрачная - позволяет видеть положение контактов и индикаторы без вскрытия
• Количество рядов: один
• Цвет: белый - сочетается с большинством интерьеров

Совместимость и монтаж

Щиток распределительный навесной открытый на 1 модуль IP30 совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле) шириной до 17,5 мм. Для монтажа используйте два крепёжных отверстия на задней стенке. Прозрачная крышка фиксируется на шарнирах - её можно открывать без демонтажа. Убедитесь, что место крепления ровное и не подвержено вибрациям. Кабели заводятся через боковые или нижние вводы - они не имеют герметизации, поэтому требуют дополнительной защиты при проходе через стену.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для внутреннего монтажа. Степень защиты IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не заменяет необходимость соблюдения правил электробезопасности. Напряжение работы - до 400 В переменного тока, согласно типовым нормам для бытовых щитков. Материал корпуса - самозатухающий полистирол, не поддерживающий горение.

Преимущества

• Прозрачная крышка - позволяет контролировать состояние оборудования без открытия
• Легкий вес и компактность - идеально для малогабаритных решений
• DIN-рейка уже установлена - не нужна самостоятельная сборка
• Удобный материал - полистирол не ржавеет, не деформируется при температуре до +60C
• Подходит для временных и постоянных установок

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью, на улице или в цехах с пылью - IP30 не защищает от жидкости и пыли
• Не подходит для установки более чем одного модуля - перегрузка невозможна по конструкции
• Крышка не имеет запирающего механизма - не обеспечивает противовандальную защиту
• Открытые вводы кабелей требуют дополнительной изоляции при прохождении через стену

Примеры использования

• Установка одиночного автомата для розетки в квартире
• Монтаж УЗО на входе в комнату или кабинет
• Временный щиток для тестового оборудования в мастерской
• Распределительный элемент в системе освещения с одним групповым выключателем

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла разместить щиток без выпирания крышки
• При использовании в местах с возможным механическим воздействием - рассмотрите дополнительный кожух или рамку
• Не затягивайте крепёж слишком сильно - полистирол легко трескается
• Для долговечности избегайте прямого попадания солнечных лучей - цвет может выгорать
• Артикул 68001 встречается у нескольких брендов (Рувинил, Tuso, RUVinil) - все версии идентичны по габаритам и функциям
