Щит учета ЩУ-П-1ф/3ф (360х225х155) пластик, монтажная панель IP54 | SQ0906-0304 TDM

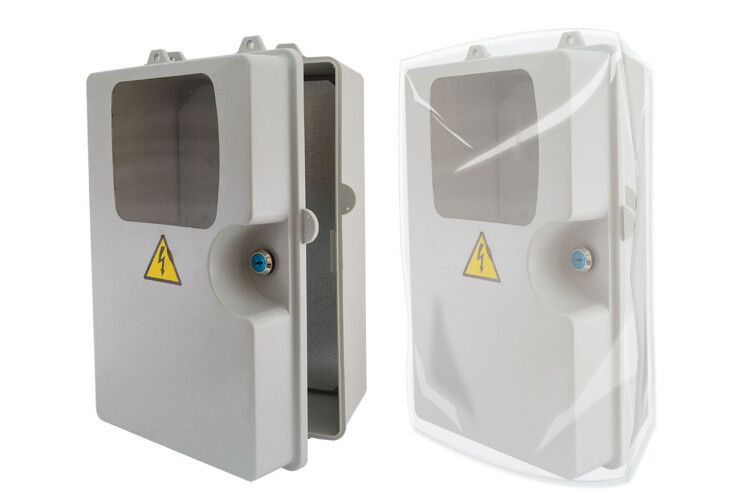

Щит учета TDM ELECTRIC sq0906-0304 - компактный корпус из ударопрочного пластика для установки счетчиков электроэнергии в условиях повышенной влажности и механических нагрузок. Подходит для наружного и внутреннего монтажа в зданиях различного типа, обеспечивая надежную защиту от пыли и брызг воды.

Назначение и область применения

Щит учета TDM ELECTRIC sq0906-0304 предназначен для защиты и организации размещения одно- или трехфазных электросчетчиков, автоматических выключателей и других устройств учета энергии. Его используют там, где требуется надежная, но недорогая защита оборудования от внешних воздействий.

• Гаражные кооперативы и частные дома
• Жилые массивы сельской местности и коттеджные поселки
• Объекты социальной инфраструктуры: школы, больницы, административные здания
• Строительные площадки и временные объекты
• Офисные помещения с распределительными щитами на стене

Технические характеристики

• Размеры: 360×225×155 мм - компактный формат для ограниченного пространства
• Материал корпуса: ударопрочный полистирол и АБС-пластик - не поддерживают горение, устойчивы к перепадам температур
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению оседающей пыли) и от брызг воды с любого направления
• Тип монтажа: настенный, с использованием монтажной панели внутри корпуса
• Не имеет встроенных коммутационных аппаратов - только корпус для сборки щита

Совместимость и монтаж

Щит учета TDM ELECTRIC sq0906-0304 совместим с большинством однo- и трехфазных счетчиков, установленных по стандартным DIN-рейкам. Внутри корпуса предусмотрена металлическая монтажная панель для фиксации оборудования.

• Для монтажа используйте саморезы M4–M6 через отверстия в задней стенке
• Посадочные размеры под DIN-рейку соответствуют ГОСТ Р 50030.2
• Подвод проводов осуществляется через предварительно подготовленные входные отверстия - можно использовать кабельные вводы с уплотнением
• Запирающаяся крышка позволяет исключить несанкционированный доступ

Безопасность и стандарты

Корпус выполнен из материалов, не поддерживающих горение, что соответствует требованиям пожарной безопасности для помещений с высокой плотностью населения. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной влажности, например, в подвале или на улице под навесом.

Преимущества

• Высокая механическая прочность - выдерживает случайные удары при транспортировке и монтаже
• Устойчивость к химическим веществам - не деформируется при контакте с бытовыми моющими средствами
• Легкий вес - удобен для работы на высоте и в труднодоступных местах
• Простота сборки - монтажная панель уже закреплена, не требует дополнительной фиксации

Ограничения применения

• Не предназначено для постоянного нахождения под прямым дождем или в условиях сильного запыления - IP54 не гарантирует полную герметичность
• Не рекомендуется для установки в средах с агрессивными химическими испарениями (например, в химпроизводстве)
• Не содержит встроенного теплового или противокоррозийного покрытия - в холодном климате возможна конденсация влаги внутри при резком перепаде температур
• Не подходит для крупных распределительных щитов с большим количеством модулей - вместимость ограничена размерами корпуса

Примеры использования

• Установка в подъезде многоквартирного дома для группового учета потребления
• Размещение на фасаде коттеджа для подключения вводного автомата и счетчика
• Использование на стройплощадке для временного питания электроинструментов с контролируемым учетом
• Фиксация в кладовой или техническом помещении учебного заведения

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла разместить весь корпус без выпирания крышки
• При прокладке кабеля используйте кабельные вводы с резиновыми уплотнителями - это повысит степень защиты
• Учитывайте посадочный диаметр: максимальная ширина монтажной панели - около 200 мм; не устанавливайте устройства шире этого значения
• Для зимнего использования в неотапливаемых помещениях рекомендуется установка терморегулятора или нагревательного элемента внутри щита
• Щит учета TDM ELECTRIC sq0906-0304 легко заменяется при повреждении - он не требует демонтажа всей системы
