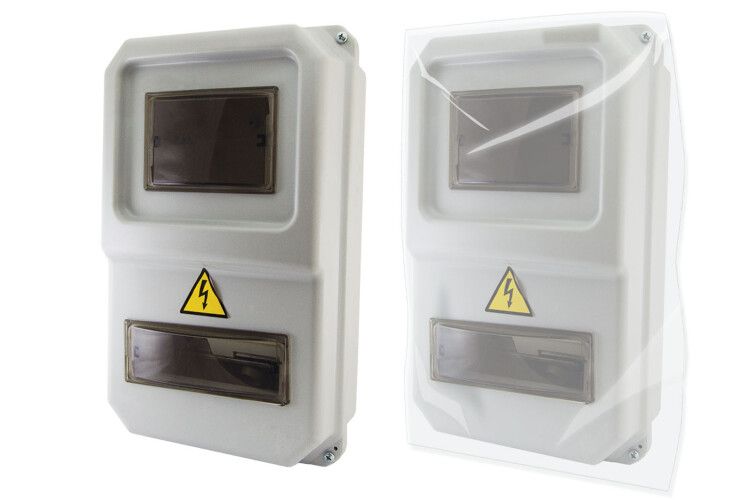

Щит учётно-распределительный ЩУРН-П-1ф-8 (383х234х119) пластик IP54 | SQ0906-0301 TDM

Щит учётно-распределительный ЩУРН-П-1ф-8 (383х234х119) пластик IP54 от TDM ELECTRIC предназначен для организации внутреннего распределения электроэнергии в бытовых и административных помещениях. Его компактная конструкция и степень защиты IP54 делают его надёжным решением для установки в условиях повышенной запылённости или влажности.

Назначение и область применения

Щит учётно-распределительный ЩУРН-П-1ф-8 (383х234х119) пластик IP54 используется для сборки однофазных электрических цепей. Он обеспечивает безопасное распределение нагрузки между группами потребителей и место для установки автоматических выключателей, УЗО и других устройств защиты.

• Подходит для установки в гаражных кооперативах, коттеджных поселках и частных домах
• Используется в жилых зданиях, особенно в сельской местности
• Применяется в офисах, школах, больницах и на объектах строительства
• Не требует глубокой штробления стен - монтируется прямо на поверхность

Технические характеристики

• Формат: однополосный, однофазный (1ф)
• Габариты корпуса: 383×234×119 мм
• Установочная глубина: 120 мм - позволяет разместить модульные устройства до 18–20 модулей
• Материал корпуса: ударопрочный ABS-пластик, не поддерживающий горение
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления
• Способ монтажа: накладной - крепится на стену без углубления

Совместимость и монтаж

Щит учётно-распределительный ЩУРН-П-1ф-8 (383х234х119) пластик IP54 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа используются саморезы или дюбели через предварительно подготовленные отверстия на задней стенке корпуса. Крепление выполняется на ровную, не подвергающуюся деформации поверхность - дерево, кирпич, бетон, ГКЛ.

Обратите внимание: внутренняя высота корпуса составляет 119 мм, что меньше заявленной установочной глубины 120 мм - это связано с толщиной стенок. При планировании размещения аппаратов учитывайте реальный доступный объём внутри.

Безопасность и стандарты

Корпус выполнен из самозагасающегося ABS-пластика, соответствующего требованиям пожарной безопасности. Конструкция не содержит металлических элементов, снижающих риск поражения током при повреждении изоляции. Применяемые материалы соответствуют нормам GOST R IEC 60670-1 и IEC 60529 для степени защиты IP54.

Преимущества

• Ударопрочность материала - выдерживает механические воздействия при эксплуатации
• Накладной монтаж - экономит время и не требует сложного демонтажа отделки
• Защита IP54 - допускает установку в неотапливаемых помещениях, на лестничных клетках, в подъездах
• Чистый внешний вид - отсутствие открытых металлических деталей снижает коррозийные риски

Ограничения применения

• Не предназначена для установки в условиях постоянного контакта с водой - например, в банях, саунах, на улице без дополнительной защиты
• Не рекомендован для помещений с температурой ниже –20C - материал теряет часть ударной прочности
• Не подходит для трёхфазных систем - только для однофазных сетей 220 В
• Ограниченная вместимость: максимум около 20 модулей - не годится для крупных распределительных щитов

Примеры использования

• Главный ввод в квартире с последующим распределением на освещение, розетки и мощные приборы
• Распределительный щит в гараже - питание света, зарядного устройства, сварочного аппарата
• Временный щит на стройплощадке для питания инструментов и освещения
• Учётно-распределительный пункт в сельском доме с автономным энергоснабжением

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения к клеммам внутри щита - свободный конец должен быть минимум 15 см
• При использовании в сыром месте (например, в подвале) дополнительно уложите силиконовый уплотнитель вокруг входных отверстий для кабеля
• Не перегружайте корпус - даже при IP54 перегрев возможен при слишком плотном расположении аппаратов; соблюдайте интервалы между выключателями
• Щит учётно-распределительный ЩУРН-П-1ф-8 (383х234х119) пластик IP54 от TDM ELECTRIC легко открывается - фиксаторы на крышке рассчитаны на многократное использование, но не стоит применять силу при закрывании
