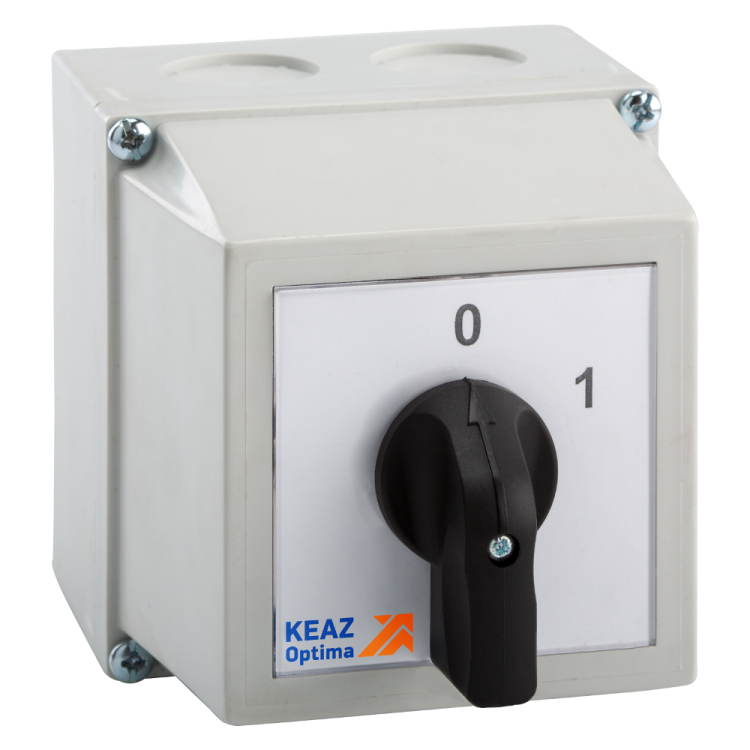

Переключатель кулачковый OptiSwitch 4G16 54 PK R114 КЭАЗ 225768

Переключатель кулачковый 4G16-54-PK-R114 от КЭАЗ - компактное устройство с рукояткой для коммутации цепей переменного и постоянного тока до 16 А. Подходит для установки в распределительные щиты и применяется там, где требуется надёжное ручное управление нагрузкой. Артикул 225768 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G16-54-PK-R114 предназначен для ручного включения и отключения однополюсной электрической цепи. Он используется в системах управления оборудованием, где нужна простая и устойчивая механическая коммутация - например, для запуска/останова насосов, вентиляторов, нагревателей или малых двигателей. Устройство подходит для работы в условиях повышенной запылённости и влаги благодаря защищённому корпусу IP65.

Технические характеристики

• Номинальный ток: 16 А - выдерживает длительную нагрузку до этого значения
• Максимальное рабочее напряжение: 690 В - позволяет применять в сетях промышленного типа
• Количество полюсов: 1 - управляет одной цепью
• Количество положений: 2 - вкл./выкл. (переключение между двумя состояниями)
• Род тока: AC/DC - совместим с переменным и постоянным током
• Количество контактов: 1 НО + 1 НЗ - один нормально открытый и один нормально замкнутый контакт
• Максимальное сечение кабеля: 6 мм2 - подходит для проводов до 6 квадратных миллиметров
• Степень защиты: IP65 - полностью защищён от пыли и струй воды
• Габариты передней панели: 100×100 мм - стандартный размер для монтажа в шкафы
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с умеренной влажностью
• Тип подключения: винтовой - надёжное соединение без пайки
• Способ монтажа: монтажная плата - крепится через отверстия в стенке щита
• Комплект: готовый к установке в корпусе - не требует сборки

Совместимость и монтаж

Переключатель кулачковый 4G16-54-PK-R114 монтируется в распределительный щит через прямоугольное отверстие 100×100 мм. Для установки достаточно просверлить отверстие подходящего размера, вставить устройство и закрепить его с помощью фиксирующего кольца, входящего в комплект. Винтовые зажимы позволяют подключить кабель сечением до 6 мм2 - используйте наконечники для многожильных проводов. Устройство совместимо с другими элементами серии OptiSwitch 4G, что упрощает модульную сборку щитов.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Конструкция обеспечивает безопасную работу при высоких напряжениях до 690 В. Защита IP65 предотвращает попадание пыли и брызг воды, снижая риск короткого замыкания. Переключатель не имеет автоматического отключения - пользователь сам контролирует состояние цепи.

Преимущества

• Высокая степень защиты IP65 - работает в сложных условиях: цеха, улицы, наружные щитовые
• Чёткий тактильный ход рукоятки - легко определить положение даже в перчатках
• Готовый корпус - не требует дополнительной сборки или герметизации
• Поддержка AC/DC - универсальность для различных типов нагрузок
• Совместимость с серийными решениями КЭАЗ Optima - удобно для масштабирования проектов

Ограничения применения

• Не предназначена для частого включения-отключения - не является аппаратом для интенсивной коммутации (например, не подходит для частотных преобразователей)
• Один полюс - нельзя использовать для трёхфазных цепей без внешних решений
• Нет функции аварийного отключения или блокировки - требует внешнего контроля безопасности
• Не рекомендуется для установки в местах с постоянным воздействием прямого потока воды - IP65 не гарантирует погружение

Примеры использования

• Управление питанием однофазного нагревателя в технологической линии
• Ручной запуск вентилятора охлаждения в электронном шкафе
• Отключение питания насоса при обслуживании гидравлической системы
• Локальный выключатель для тестового режима оборудования

Практические советы

• При монтаже проверьте, чтобы отверстие в щите точно соответствовало размеру 100×100 мм - иначе возможны люфт или повреждение корпуса
• Используйте наконечники типа “Ш” или “Ц” для многожильных проводов - это повысит надёжность винтового соединения
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую часть зажима
• Для систем с требованиями к безопасности добавьте внешнюю блокировку или сигнализацию положения - этот переключатель не имеет встроенного индикационного механизма
• Артикул 225768 - единственный номер для заказа; другие варианты серии OptiSwitch 4G имеют другую конфигурацию контактов
