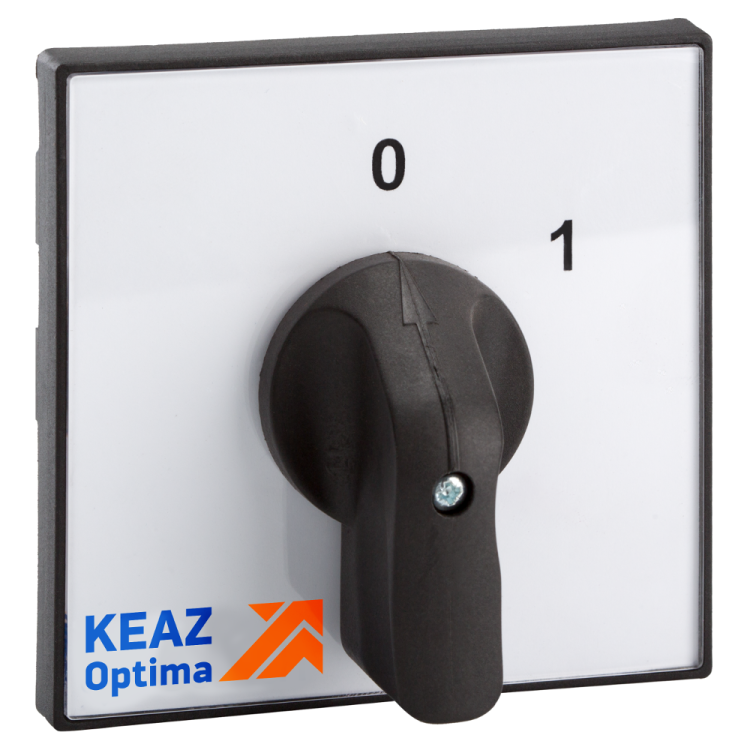

Переключатель кулачковый OptiSwitch 4G40 75 OU R214 КЭАЗ 262444

Переключатель кулачковый 4G40-75-OU-R214 от КЭАЗ - это встраиваемое устройство с четырьмя полюсами и двумя рабочими положениями, предназначенное для коммутации силовых цепей в распределительных щитах. Модель из серии OptiSwitch 4G обеспечивает надёжное управление трёхфазными нагрузками с возможностью отключения нейтрали, что делает её удобной для задач автоматизации и безопасности.

Назначение и область применения

Переключатель кулачковый 4G40-75-OU-R214 используется для ручного включения/выключения трёхфазных электроприёмников, таких как двигатели, нагреватели, насосы и компрессоры. Подходит для систем, где требуется явное механическое отключение питания - например, при обслуживании оборудования, аварийном отключении или переводе режимов работы. Благодаря наличию нейтрального положения, устройство позволяет полностью разъединить все фазы и ноль, что важно для соблюдения требований безопасности при ремонте.

Технические характеристики

• Номинальный ток: 40 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Число полюсов: 4 - три полюса для фаз L1–L3 и один для нулевого провода N;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока;
• Количество положений: 2 - «Вкл» и «Выкл»; нейтральное положение между ними обеспечивает полное отключение;
• Контакты: 8 нормально замкнутых (НО), 0 нормально открытых (НЗ) - все контакты работают в замкнутом состоянии при включенном положении;
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, но не предназначена для влажных сред или прямого воздействия воды;
• Габариты передней панели: 88×88 мм - соответствует стандартным отверстиям в шкафах;
• Способ монтажа: на монтажную плату - устанавливается через отверстие в стенке щита и фиксируется сзади;
• Тип подключения: винтовые зажимы - подходят для медных жил сечением до 16 мм2;
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российским техническим условиям.

Совместимость и монтаж

Переключатель кулачковый 4G40-75-OU-R214 совместим со всеми типами распределительных щитов, имеющих прямоугольное отверстие 88×88 мм. Установка выполняется путём вставки корпуса в проём и фиксации с помощью двух гаек с тыльной стороны. Для подключения используйте одножильные или многожильные провода с зачищенными концами - рекомендовано использовать наконечники типа ШИ-16. Обязательно проверьте соответствие сечения проводов и момент затяжки винтов (не более 1,5 Нм), чтобы избежать оплавления изоляции или плохого контакта.

Безопасность и стандарты

Устройство соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP44, что гарантирует безопасность при работе в помещениях с повышенной влажностью, но без прямого попадания воды. Отсутствие нейтральных контактов в активных состояниях исключает случайное замыкание. Переключатель не предназначен для частой коммутации под нагрузкой - максимальная частота операций не указана, поэтому рекомендуется использовать его как рубильник, а не как аппарат управления.

Преимущества

• Наличие четвёртого полюса для нуля - обеспечивает полное отключение всех проводников, включая нейтраль, что повышает безопасность при техобслуживании;
• Фиксированное нейтральное положение - предотвращает случайное включение при перемещении рукоятки;
• Винтовые зажимы - позволяют легко подключать провода любого сечения без специнструментов;
• Совместимость с монтажными плитами - упрощает сборку щитов и стандартизирует установку;
• Производитель КЭАЗ - известный российский бренд с долгой историей производства надёжной контактной аппаратуры.

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не заменяет контакторы или автоматические выключатели;
• IP44 недостаточно для улицы, душевых, сырых цехов - не применяйте там, где есть прямой контакт с водой или струями;
• Отсутствие НЗ контактов - нельзя использовать для сигнализации или логических схем, требующих размыкания при включении;
• Не имеет механизма дугогашения - запрещено отключать высокие индуктивные нагрузки (например, мощные двигатели) под нагрузкой без предварительного отключения через контактор.

Примеры использования

• Отключение трёхфазного станка перед техническим осмотром;
• Выбор режима работы конвейера: «работа» / «останов» + полное отключение нуля;
• Аварийное отключение системы нагрева в производственной линии;
• Ручной перевод питания между основным и резервным источником (при наличии внешнего переключателя).

Практические советы

• При монтаже в щите учтите свободное пространство вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и доступа;
• Обязательно пометьте положения рукоятки: «Вкл» и «Выкл» - особенно если рядом установлены другие аналогичные устройства;
• Проверяйте плотность затяжки винтов после первого включения - температурные колебания могут вызвать ослабление контактов;
• Не используйте этот переключатель вместо автоматического выключателя - он не обеспечивает защиту от перегрузки или короткого замыкания;
• Для увеличения срока службы избегайте частых переключений - лучше сочетать его с контактором для частой коммутации.
