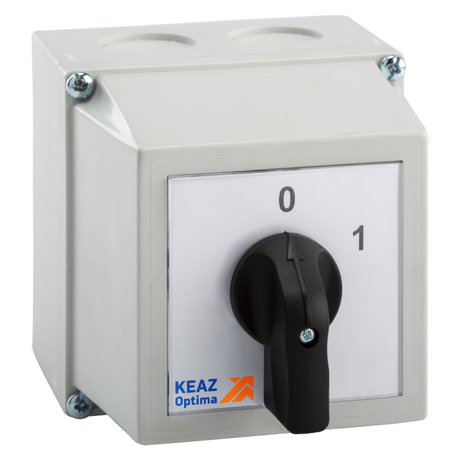

Переключатель кулачковый OptiSwitch 4G16 90 PK R112 КЭАЗ 225016

Переключатель кулачковый 4G16-90-PK-R112 от КЭАЗ Optima - компактное устройство с двумя положениями и нейтральной позицией, предназначенное для коммутации цепей переменного и постоянного тока до 16 А. Установлен в защищённом корпусе IP65, подходит для монтажа на плату или в распределительные шкафы. Артикул 225016 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G16-90-PK-R112 используется для ручного управления электрическими цепями: включения, выключения и перевода между двумя состояниями с нейтральным положением «0». Применяется в системах автоматизации, управлении двигателями, тестировании оборудования, где требуется надёжный механический переключатель с фиксацией позиций. Подходит для работы в промышленных условиях: на станках, конвейерах, пультах управления, в распределительных щитах.

Технические характеристики

• Номинальный ток: 16 А
• Максимальное рабочее напряжение: 690 В переменного тока (AC)
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока
• Количество полюсов: 2 (два независимых контакта внутри одного корпуса)
• Количество положений: 2 + нейтральное (0) - три физических позиции рукоятки
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Способ монтажа: на печатную плату (SMD-тип), также совместим с установкой в распределительные щиты
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 6 мм2
• Рукоятка: поворотная, с фиксацией в каждом положении
• Степень защиты: IP65 - полностью герметична от пыли и защищена от струй воды из любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, умеренный климат
• Конструкция: закрытый корпус, устройство наружного монтажа, комплектное изделие в корпусе
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G16-90-PK-R112 монтируется на печатную плату через выводы, что позволяет использовать его в контроллерах, модулях управления и компактных устройствах. Также он подходит для установки в распределительные щиты благодаря прочному металлическому корпусу и креплению на DIN-рейку (не указано явно, но предусмотрено конструкцией устройства наружного монтажа). Для подключения используйте провода сечением до 6 мм2 - более толстые кабели не войдут в винтовые зажимы. Не требует специальных инструментов: достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP65 обеспечивает безопасную эксплуатацию в запылённой среде и при возможном попадании брызг воды. Конструкция исключает случайное касание токоведущих частей. Работает в широком диапазоне температур, что делает его пригодным для использования в неотапливаемых помещениях. Не имеет сертификата CE - проверьте соответствие местным нормам перед применением в ЕС.

Преимущества

• Наличие нейтрального положения «0» - позволяет безопасно отключить цепь без активного выключения
• Герметичный корпус IP65 - долгий срок службы даже в сложных условиях
• Поддержка AC/DC - универсальность для различных типов нагрузок
• Фиксация позиций - предотвращает самопроизвольное переключение
• Компактный размер и возможность монтажа на плату - экономия места в аппаратуре
• Производитель КЭАЗ - известная российская компания с проверенной надёжностью аппаратов

Ограничения применения

• Не предназначен для частого переключения (более 10–15 раз в минуту) - риск быстрого износа контактной группы
• Нет НЗ контактов - нельзя использовать для схем, требующих замыкания при отключении
• Максимальное сечение кабеля 6 мм2 - не подойдёт для мощных линий выше 16 А
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита Ex
• Не имеет световой индикации - состояние положения определяется визуально по рукоятке

Примеры использования

• Управление реверсом маломощного двигателя: одно положение - вперёд, второе - назад, ноль - останов
• Выбор режима работы станка: «рабочий» / «обслуживание» / «выключено»
• Переключение питания между основным и резервным источником в контрольных панелях
• Локальный ручной сброс системы после аварии
• Тестирование оборудования: временная замена программного управления на ручное

Практические советы

• При монтаже на плату убедитесь, что отверстия под выводы точно совпадают с габаритами 4G16-90-PK-R112 - размеры можно найти в чертежах производителя
• При использовании в распределительном щите закрепите переключатель кулачковый 4G16-90-PK-R112 с помощью хомутов или кронштейнов, чтобы избежать вибрационного износа
• Не допускайте попадания масла или агрессивных жидкостей на рукоятку - это снижает надёжность фиксации
• Проверяйте плотность затяжки винтов каждые 6 месяцев при интенсивной эксплуатации - ослабление соединений вызывает нагрев
• Артикул 225016 - единственный номер для заказа запчастей; другие модели серии OptiSwitch 4G имеют другую комбинацию контактов
