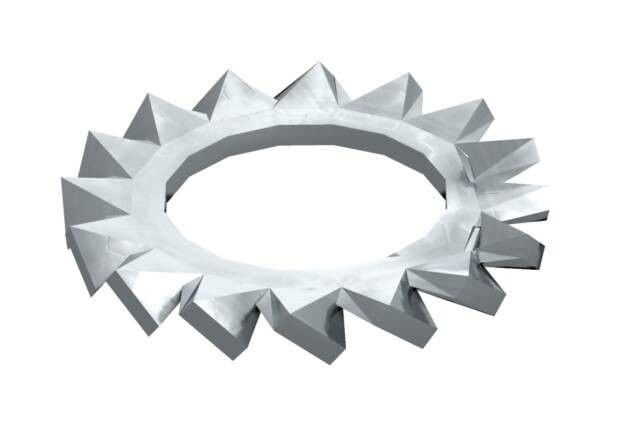

Шайба стопорная M12 (SWS G) | 3404129 OBO Bettermann DIN 6798 A G

Шайба стопорная M12, d13 D20.5 (уп.100шт) от OBO BETTERMANN - металлическая фиксирующая шайба с зубцами для предотвращения самоотвинчивания болтов и гаек в условиях вибраций. Артикул 3404129 соответствует стандарту DIN 6798 A M12 G и предназначена для надёжного крепления в промышленном оборудовании.

Назначение и область применения

Шайба стопорная M12, d13 D20.5 (уп.100шт) используется для предотвращения самопроизвольного ослабления соединений под действием вибрации, ударных нагрузок или частых температурных колебаний. Подходит для сборки механизмов, где важна долговечность крепления: станки, конвейеры, транспортные системы, оборудование энергетики и автоматизации.

Технические характеристики

• Метрический размер: M12 - подходит для болтов и гаек с резьбой М12
• Внутренний диаметр: 13 мм - обеспечивает свободную посадку на резьбу М12
• Наружный диаметр: 20,5 мм - определяет площадь контакта с поверхностью
• Толщина: 3 мм - достаточна для удержания усилия без деформации
• Материал: сталь - высокая прочность и износостойкость
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в сухих и умеренно влажных средах
• Стандарт: DIN 6798 A M12 G - соответствие европейскому нормативу для стопорных шайб формы А
• Исполнение: с открытыми наружными зубцами - обеспечивают зацепление с поверхностями детали
• Упаковка: 100 штук в упаковке - удобно для массового монтажа

Совместимость и монтаж

Шайба стопорная M12, d13 D20.5 (уп.100шт) устанавливается между гайкой и поверхностью крепления. После затяжки гайки зубцы вдавливаются в основание, препятствуя её провороту. Убедитесь, что поверхность под шайбой достаточно жёсткая - мягкие материалы (например, пластик или алюминий малой толщины) могут не обеспечить эффективного зацепления зубцов. Шайба совместима с болтами и гайками классов прочности до 8.8.

Безопасность и стандарты

Произведена в соответствии с DIN 6798 A M12 G - стандартом, регламентирующим форму, размеры и механические требования к стопорным шайбам. Гальваническое цинкование соответствует требованиям к антикоррозийной защите для внутренних применений. Не рекомендовано использование в агрессивных химических средах или морской зоне без дополнительной защиты.

Преимущества

• Эффективно противостоят вибрациям благодаря зацепляющим зубцам
• Не требуют специального инструмента - устанавливаются обычными ключами
• Цинковое покрытие увеличивает срок службы в типичных производственных условиях
• Высокая точность размеров по DIN гарантирует взаимозаменяемость с другими изделиями стандарта
• Удобная упаковка по 100 шт. снижает расходы на закупку и хранение

Ограничения применения

• Не применяется в условиях постоянного воздействия воды, солевых растворов или агрессивных химикатов - цинковое покрытие недостаточно для таких сред
• Не подходит для мягких материалов (полимеры, тонколистовой алюминий), так как зубцы не смогут надёжно зацепиться
• Запрещено использовать повторно после демонтажа - зубцы теряют удерживающую способность после первого использования
• Не заменяет пружинные шайбы в случаях экстремальных динамических нагрузок - предназначена для статической и умеренной вибрационной нагрузки

Примеры использования

• Фиксация гаек на валу двигателя станка с ЧПУ
• Крепление рам и направляющих на конвейерных системах
• Установка на элементы управления в распределительных щитах
• Сборка оборудования в пищевой и фармацевтической промышленности (при условии соблюдения санитарных норм)

Практические советы

• Перед установкой проверьте, чтобы резьба болта была чистой и не повреждённой - грязь или заусенцы снижают эффективность фиксации
• При использовании нескольких шайб - располагайте их одной стороной вверх, чтобы зубцы работали одинаково
• Не перетягивайте гайку сверх нормы - это может вызвать трещины в материале или деформацию шайбы
• Для критичных соединений комбинируйте эту шайбу с контргайкой - повысится надёжность
• Храните в сухом месте - даже цинковое покрытие может начать окисляться при длительном воздействии влаги
