Шарнирный соединитель для борта 100 мм "ПЛЮС" INOX304 | SH3plus КМ - профиль КМ-Профиль PL6507

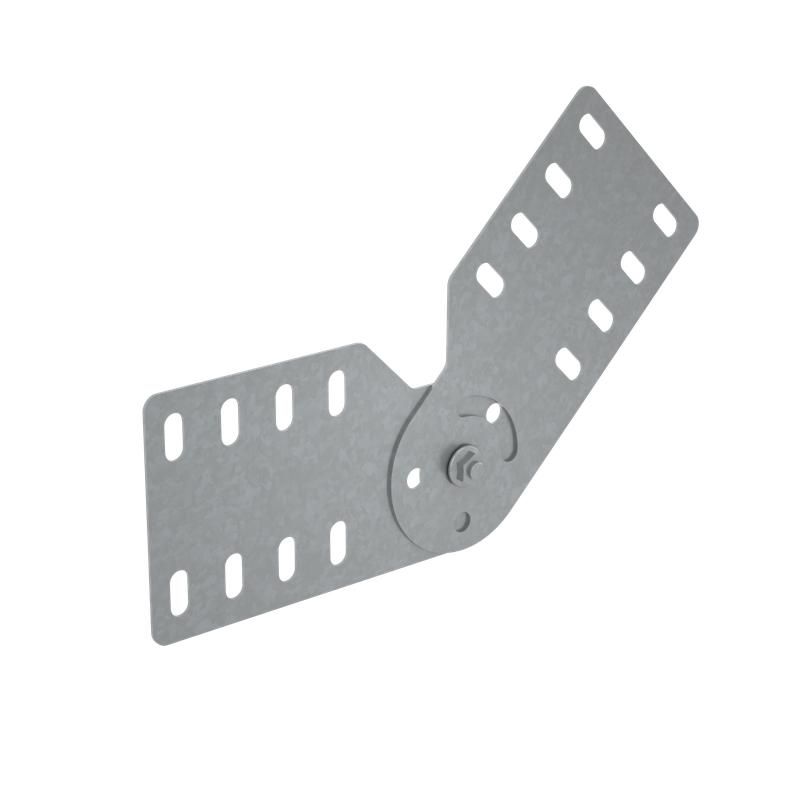

Шарнирный соединитель для борта 100 мм INOX304 SH3plus КМ-профиль - это надёжный элемент для создания гибких кабельных трасс из листовых лотков, особенно там, где важна коррозионная стойкость и возможность изменения направления в вертикальной плоскости. Продукт серийного исполнения КМ-Профиля, соответствует требованиям промышленного использования в агрессивных средах.

Назначение и область применения

Этот шарнирный соединитель используется для соединения участков кабельного лотка с изменением угла в вертикальной плоскости. Он позволяет создавать плавные переходы между горизонтальными и вертикальными участками трассы без жёстких изгибов. Подходит для систем, требующих частой очистки, повышенной герметичности или воздействия влаги, химикатов и перепадов температур.

Основные области применения: пищевая и фармацевтическая промышленность, химические производства, объекты с высокой влажностью, прибрежные и морские зоны, цеха с регулярной мойкой оборудования.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и высоким температурам
• Толщина стенки: 1,2 мм - обеспечивает достаточную механическую прочность при сохранении лёгкости
• Высота борта лотка: совместима с лотками 100–600 мм (соединитель рассчитан на борт 100 мм, но применяется в системах с большей высотой за счёт модульности)
• Тип соединения: винтовой разъём - сборка без сварки, легко демонтируется
• Вертикальное шарнирное соединение: да - угол поворота до +-45° относительно оси лотка
• Огнестойкость: есть - материал не поддерживает горение, выдерживает длительное воздействие открытого пламени
• Покрытие: необработанная поверхность - сохраняет естественные антикоррозионные свойства стали, не требует окраски
• Цвет: серый - цвет металла после травления/полировки, без лакокрасочного покрытия

Совместимость и монтаж

Шарнирный соединитель для борта 100 мм INOX304 SH3plus КМ-профиль совместим с другими элементами системы КМ-Профиля, имеющими аналогичную высоту борта и тип крепления. Устанавливается на стыках двух лотков с помощью болтов и гаек, входящих в комплект. Монтаж выполняется вручную: достаточно затянуть винты равномерно, чтобы избежать деформации профиля. Шарнирный механизм позволяет свободно поворачивать соединение до нужного угла перед фиксацией.

Рекомендуется использовать с кабельными лотками того же производителя и серии для гарантии точного совпадения геометрии и шага крепёжных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Нержавеющая сталь AISI 304 подтверждена как безопасный материал для контакта с продуктами питания и медикаментами. Отсутствие краски и покрытий исключает риск отслоений и загрязнения рабочей зоны.

Преимущества

• Устойчивость к коррозии - долгий срок службы даже в условиях постоянной влажности и агрессивных сред
• Гибкость установки - возможность задавать любые углы поворота без дополнительных деталей
• Легкий монтаж и демонтаж - винтовое соединение не требует специального инструмента
• Огнестойкость - не распространяет пламя, не выделяет токсичных веществ при нагреве
• Подходит для санитарных зон - гладкая поверхность легко моется, не собирает бактерии

Ограничения применения

Не предназначено для горизонтальных поворотов - только для вертикальных изменений направления. Не рекомендуется применять в условиях постоянного ударного или вибрационного нагрузки выше нормированного уровня - возможна усталостная деформация шарнира. Не следует использовать с лотками других производителей, если их геометрия отличается от стандарта КМ-Профиля - существует риск неплотного соединения и провисания кабелей.

Примеры использования

• Переход с горизонтальной трассы на вертикальную в цехе по производству молочных продуктов
• Обход технологического оборудования на химическом заводе с использованием нескольких шарниров в одной трассе
• Прокладка кабелей вдоль стен и потолков в больничном блоке с необходимостью частой дезинфекции
• Кабельные трассы на причалах и судах - устойчивость к солёному воздуху и перепадам температур

Практические советы

• При монтаже проверьте, что все винты затянуты одинаково - перекос может вызвать напряжение в лотке и повредить кабели внутри
• Для систем с большой массой кабелей используйте дополнительные опоры рядом с шарниром - он не несёт основную нагрузку
• Не используйте смазку на резьбе - она может загрязнять окружающую среду; вместо этого выбирайте качественные самоблокирующиеся гайки
• Проверяйте соответствие высоты борта: хотя соединитель работает с лотками до 600 мм, его конструкция оптимизирована именно для 100 мм - другие значения могут потребовать адаптеров
• При замене старых элементов - всегда берите тот же артикул pl6507, чтобы гарантировать совместимость с существующей трассой
