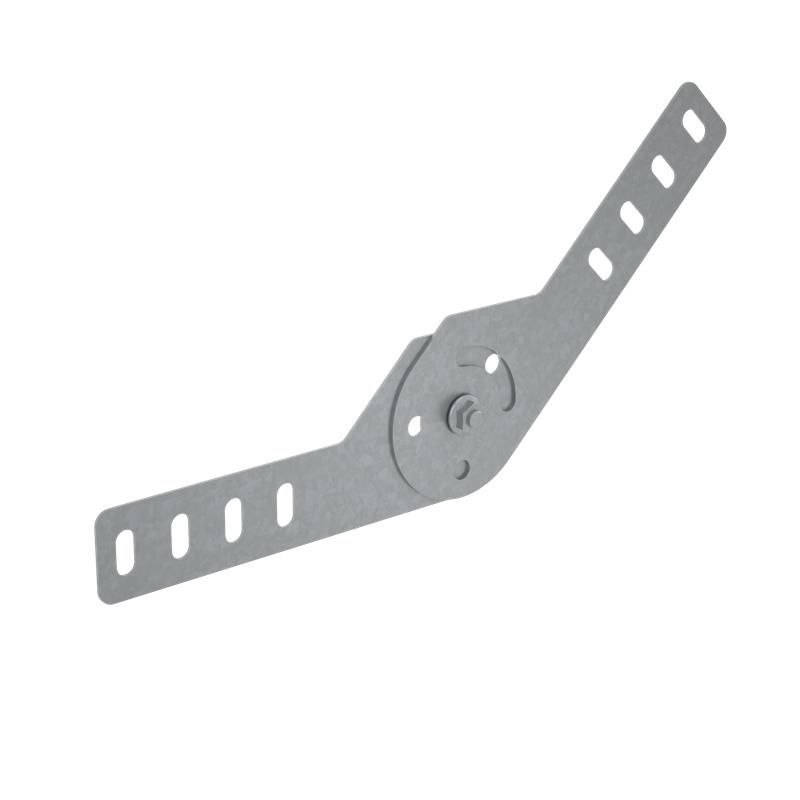

Шарнирный соединитель для борта 50 мм "ПЛЮС" INOX304 | SH1plus КМ - профиль КМ-Профиль PL6505 INOX

Шарнирный соединитель для борта 50 мм INOX304, КМ-профиль - это надёжный элемент для создания гибких кабельных трасс из листовых лотков, особенно там, где важна коррозионная стойкость и возможность изменения направления в вертикальной плоскости. Изделие изготовлено из нержавеющей стали AISI304, соответствует требованиям промышленного оборудования и применяется в условиях повышенной влажности, агрессивных сред и требовательных к гигиене производства.

Назначение и область применения

Шарнирный соединитель для борта 50 мм INOX304, КМ-профиль используется для формирования поворотов кабельных лотков под любым углом в вертикальной плоскости. Он позволяет сохранить целостность трассы при изменении её ориентации - например, при переходе с горизонтального участка на вертикальный или при обходе препятствий.

Подходит для установки в помещениях с особыми требованиями: пищевые цеха, фармацевтические производства, лаборатории, химические заводы, объекты в прибрежных и морских зонах. Применяется исключительно с кабельными лотками высотой 50 мм, совместимыми с системой КМ-профиль.

Технические характеристики

• Высота борта: 50 мм - совместим с лотками этого стандарта;
• Материал: нержавеющая сталь AISI304 - устойчива к коррозии, воздействию воды, солей, кислот и щелочей;
• Толщина стенки: 1,2 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Тип соединения: винтовой разъём - сборка без сварки, легко демонтируется;
• Вертикальное шарнирное соединение: да - позволяет поворачивать лоток до +-90° в одной плоскости;
• Огнестойкость: да - материал не поддерживает горение, выдерживает высокие температуры;
• Цвет: серый - естественный цвет необработанной нержавейки;
• Покрытие: необработанная поверхность - отсутствие лакокрасочных или антикоррозийных покрытий, что важно для санитарных условий.

Совместимость и монтаж

Шарнирный соединитель для борта 50 мм INOX304, КМ-профиль совместим только с лотками системы КМ-профиль той же высоты - 50 мм. Установка выполняется путём зацепления кромок лотка и фиксации винтами через предварительно просверленные отверстия. Для герметичности и защиты от механических нагрузок рекомендуется использовать комплектные болты и гайки от того же производителя.

Не требуется специальное оборудование - достаточно отвёртки или ключа. Монтаж допускается как на новых, так и на существующих трассах. Соединение не требует сварки, что снижает риск деформации и загрязнения поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - нормам для оборудования, работающего в различных климатических исполнениях, включая влажные и агрессивные среды. Нержавеющая сталь AISI304 подтверждает соответствие санитарным нормам для пищевой и фармацевтической промышленности. Отсутствие покрытий исключает риск отслоения частиц, что важно для чистых помещений.

Преимущества

• Устойчивость к коррозии - долгий срок службы даже в морском воздухе или при постоянном мытье водой и моющими средствами;
• Гибкость монтажа - можно менять угол поворота после установки, адаптируясь под реальные условия;
• Легкий доступ к кабелям - шарнир легко открывается для обслуживания без демонтажа всей трассы;
• Чистота поверхности - необработанная сталь не выделяет веществ, опасных для продуктов питания или медикаментов;
• Огнестойкость - не поддерживает горение, безопасен в случае аварийных перегревов.

Ограничения применения

• Не предназначена для горизонтальных поворотов - работает только в вертикальной плоскости;
• Не подходит для лотков другой высоты - 50 мм является обязательным параметром совместимости;
• Не рекомендовано применение в условиях постоянного давления жидкостей или паров под высоким давлением - элемент не герметичен;
• Не следует использовать в местах с частыми ударными нагрузками - шарнир не рассчитан на механические сотрясения.

Примеры использования

• Переход кабельной трассы с потолка на стену в фармацевтическом цехе;
• Обход трубопровода в пищевом производстве с необходимостью регулярной мойки;
• Прокладка проводов между этажами в морском судне или портовом терминале;
• Формирование петлевых маршрутов вокруг технологического оборудования в химической лаборатории.

Практические советы

• Проверьте перед монтажом точную высоту борта лотка - даже 1–2 мм расхождения могут помешать плотному соединению;
• Затягивайте винты равномерно, чтобы избежать перекоса и деформации шарнира;
• При использовании в сырых условиях периодически проверяйте состояние крепёжа - хотя сталь устойчива, резьба может закиснуть;
• Не используйте смазку на контактах - она может загрязнять продукцию в пищевых и медицинских зонах;
• Артикулы sh1plus inox и pl6505 - это один и тот же товар; при заказе обращайте внимание на наличие в наличии именно этих кодов.
