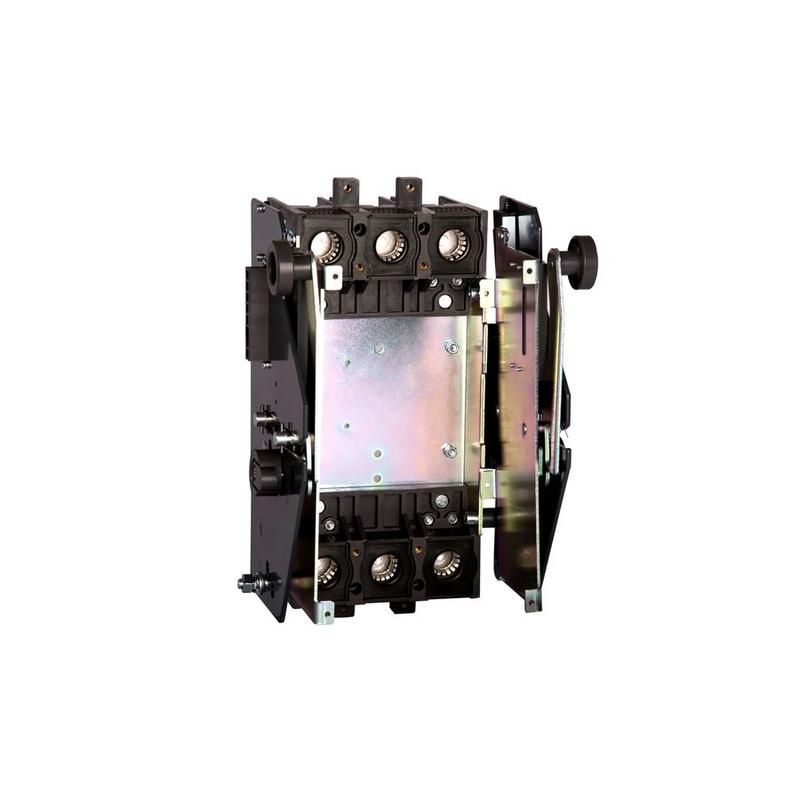

Шасси для выкатного исполнения DOB23B-M8 (задн присоед.) 3P NM8N-630 (R) | 269752 CHINT

Шасси для выкатного исполнения DOB23B-M8 (заднее присоединение) предназначено для установки автоматического выключателя NM8N-630 (R) в распределительных щитах с обеспечением безопасного выдвижения и заднего подключения. Это решение от CHINT позволяет ускорить обслуживание и замену аппарата без демонтажа проводов.

Назначение и область применения

Шасси DOB23B-M8 используется для монтажа трёхполюсного автоматического выключателя NM8N-630 (R) в шкафах и щитах с выкатным исполнением. Оно обеспечивает фиксацию аппарата на направляющих и передачу тока через задние клеммы, что исключает необходимость отсоединения проводов при замене. Применяется в промышленных распределительных устройствах, где важна быстрая сервисная доступность - например, на производствах, в системах управления, на насосных станциях и конвейерах.

Технические характеристики

• Тип исполнения: выкатной, с задним присоединением
• Совместим с аппаратом: NM8N-630 (R), 3P
• Максимальный ток аппарата: до 630 A
• Количество полюсов: 3
• Фиксация: механическая защёлка на направляющих DIN
• Подключение: только заднее (через тыльную сторону корпуса)
• Габариты соответствуют стандартному размеру NM8N-630

Совместимость и монтаж

Шасси DOB23B-M8 совместимо **только** с автоматическими выключателями серии NM8N-630 (R) в трёхполюсном исполнении. Установка выполняется на стандартные DIN-рейки шириной 35 мм. Монтаж требует предварительного закрепления шасси на рейке, после чего выключатель вставляется в него до характерного щелчка. Подключение кабелей осуществляется **только сзади**, поэтому важно заранее предусмотреть свободное пространство за щитом. Нельзя использовать с другими моделями выключателей - даже из серии NM8N, но другого номинала.

Безопасность и стандарты

Шасси DOB23B-M8 выполнено из самозатухающего поликарбоната и соответствует требованиям безопасности IEC 60947-2 для комплектующих силовой аппаратуры. Конструкция исключает случайное прикосновение к токоведущим частям при установленном выключателе. При правильной сборке обеспечивается класс защиты IP20 внутри щита.

Преимущества

• Ускоряет замену выключателя - не требуется отключать и переподключать провода
• Обеспечивает надёжную фиксацию во время работы и при вибрациях
• Заднее подключение снижает риск ошибок при монтаже и упрощает организацию кабельных трасс
• Интегрируется в существующие решения CHINT NM8N без доработок

Ограничения применения

• Не подходит для однополюсных или четырёхполюсных выключателей - только 3P NM8N-630 (R)
• Требует минимум 150–200 мм свободного пространства сзади щита для доступа к клеммам
• Не предназначен для наружной установки - работает только в закрытых щитах
• Не совместим с выключателями других брендов, даже аналогичными по габаритам

Примеры использования

• Промышленные панели управления на заводе - замена выключателя за 5 минут без остановки линии
• Щиты питания конвейеров в пищевой промышленности - удобство обслуживания при высокой нагрузке
• Распределительные пункты на объектах с ограниченным доступом - возможность замены изнутри щита без вскрытия всей системы

Практические советы

• Перед монтажом проверьте, чтобы глубина щита позволяла полностью выдвинуть выключатель - DOB23B-M8 увеличивает потребную глубину на 100–120 мм
• При подключении задних клемм используйте наконечники с подходящим сечением - максимальное сечение кабеля для NM8N-630 составляет 120 мм2
• Не затягивайте клеммы сверх нормы - это повредит контакты и снизит срок службы
• При заказе всегда указывайте артикул 269752 - он точно соответствует модели DOB23B-M8 для CHINT NM8N-630 (R)
