Шасси для выкатного исполнения DOB23B-M8 (задн присоед.) 3P NM8N-400 (R) | 269748 CHINT

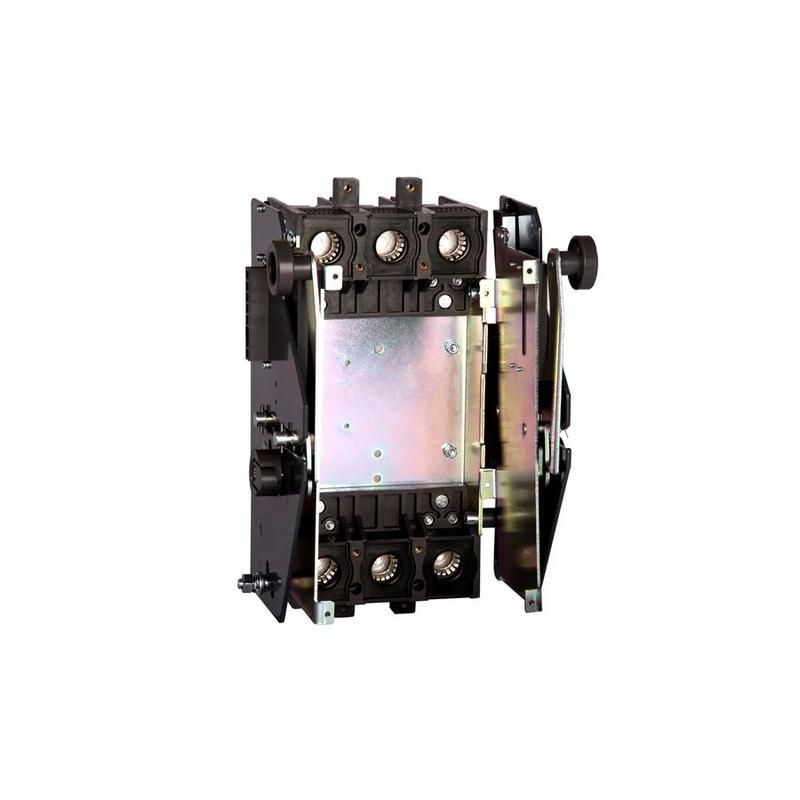

Шасси для выкатного исполнения DOB23B-M8 (заднее присоединение) предназначено для установки автоматического выключателя 3P NM8N-400 (R) в распределительных щитах с обеспечением удобного выдвижения для обслуживания. Это решение от бренда CHINT позволяет быстро заменить или проверить аппарат без демонтажа проводов.

Назначение и область применения

Шасси DOB23B-M8 используется для фиксации выключателя NM8N-400 (R) в шкафах с выкатной конструкцией. Обеспечивает механическую устойчивость и надёжное заднее присоединение к силовым кабелям. Подходит для промышленных щитов, где требуется частый доступ к оборудованию - например, на станках, конвейерах, системах управления энергонасыщенными процессами.

Технические характеристики

• Тип исполнения: выкатное с задним присоединением
• Совместимо с: автоматическим выключателем 3P NM8N-400 (R)
• Монтажная система: крепление на DIN-рейку 35 мм
• Количество полюсов: 3
• Размеры: соответствуют габаритам NM8N-400 (R)

Совместимость и монтаж

Шасси DOB23B-M8 совместимо исключительно с выключателями серии NM8N-400 (R) - другие модели не подходят из-за отличий в форме корпуса и расположении контактов. Установка выполняется на стандартную DIN-рейку. После закрепления шасси в щите выключатель NM8N-400 (R) вставляется в него до щелчка. Задние клеммы подключаются через тыльную сторону шасси - провода не требуют переподключения при выдвижении аппарата.

Преимущества

• Ускоряет сервисное обслуживание - выключатель можно выдвинуть на 70–80 % длины без отключения питания всей цепи
• Исключает случайное отключение при перемещении - зафиксированная конструкция предотвращает люфт
• Защищает контактные группы от внешнего воздействия при выдвижении
• Снижает риск ошибок при подключении благодаря жестко заданному положению клемм

Ограничения применения

• Не подходит для установки в щитах без выкатной системы - требует наличия направляющих и механизма выдвижения
• Не предназначен для работы вне помещений - не имеет защиты от влаги и пыли выше IP20
• Не совместим с другими сериями выключателей, даже от CHINT - например, с NM8L или NM1
• Не рассчитан на нагрузки свыше 400 A - максимальный ток определяется самим выключателем NM8N-400 (R)

Примеры использования

• Щиты управления насосными станциями - быстрая замена выключателя при аварии
• Производственные линии с высокой частотой техобслуживания
• Энергораспределительные пункты в пищевой и химической промышленности
• Аварийные системы, где важно минимизировать время простоя

Практические советы

• Перед монтажом проверьте глубину шкафа - шасси DOB23B-M8 с выдвинутым NM8N-400 (R) занимает больше места, чем обычный выключатель
• Обязательно используйте только оригинальные выключатели NM8N-400 (R) - аналоги могут не защёлкиваться или повредить механизм
• При подключении задних клемм соблюдайте момент затяжки - указанный в документации к NM8N-400 (R)
• Регулярно осматривайте направляющие шасси - грязь и металлическая стружка могут забивать ролики и снижать срок службы
