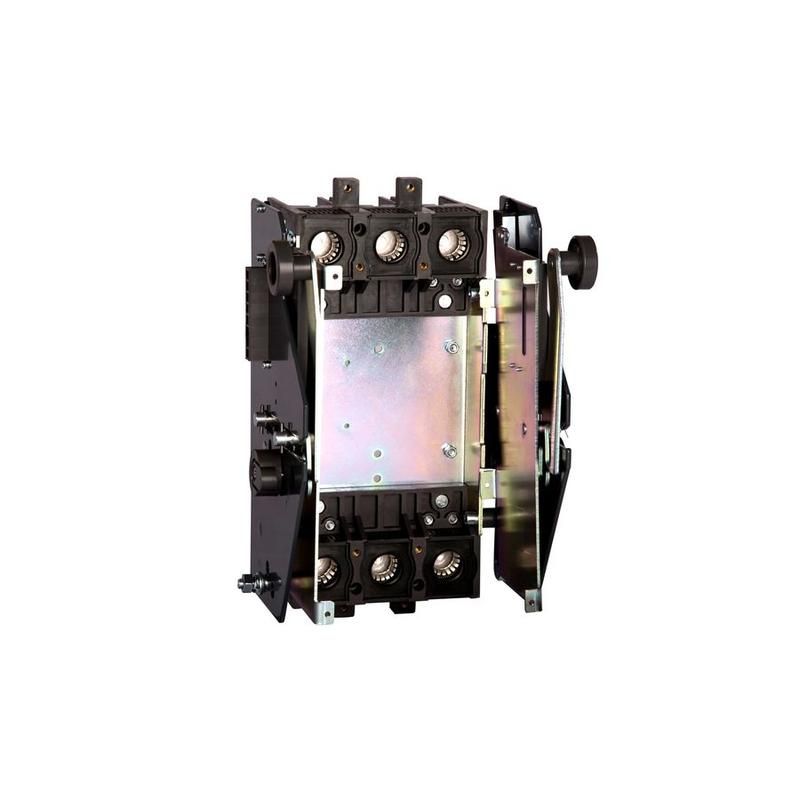

Шасси для выкатного исполнения DOB24B-M8 (задн присоед.) 3P NM8N-800 (R) | 269756 CHINT

Шасси для выкатного исполнения DOB24B-M8 (заднее присоединение) предназначено для установки автоматического выключателя 3P NM8N-800 (R) в распределительных щитах с возможностью выдвижения для обслуживания. Это решение от бренда CHINT позволяет упростить доступ к оборудованию без демонтажа проводов.

Назначение и область применения

Шасси DOB24B-M8 используется для монтажа выключателей серии NM8N-800 в шкафах управления и распределительных устройствах. Его выкатная конструкция обеспечивает удобный доступ к контактам и механизмам выключателя при техобслуживании, замене или диагностике. Подходит для промышленных объектов, где требуется частый контроль за состоянием оборудования - например, на станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Тип исполнения: выкатное с задним присоединением
• Совместимо с: автоматическим выключателем 3P NM8N-800 (R)
• Максимальный ток выключателя: до 800 А
• Фазность: трёхполюсный (3P)
• Крепление: фиксация на DIN-рейке и жесткая механическая связь с выключателем
• Степень защиты корпуса: IP20 (защита от прикосновений к токоведущим частям и крупным предметам)

Совместимость и монтаж

Шасси DOB24B-M8 совместимо исключительно с выключателями NM8N-800 (R) трёхполюсной версии. Установка выполняется на стандартную DIN-рейку шириной 35 мм. После закрепления шасси в щите выключатель вставляется в направляющие и фиксируется механически. Заднее присоединение означает, что все силовые и управляющие кабели подводятся с тыльной стороны шкафа - это снижает риск перепутать провода и упрощает организацию кабельного пространства.

Не используйте шасси с другими моделями выключателей - даже если они имеют аналогичный номинал. Несовместимые модели не обеспечивают надёжного контакта и безопасного выдвижения.

Безопасность и стандарты

Шасси соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Конструкция предотвращает случайное прикосновение к токоведущим элементам при выдвинутом положении благодаря изолирующим экранам и механической блокировке. Выкатной механизм имеет фиксаторы в двух положениях: “включено” и “выдвинуто”, чтобы избежать самопроизвольного перемещения.

Преимущества

• Уменьшает время техобслуживания - не требует отключения питания и отсоединения кабелей
• Обеспечивает чёткую визуальную индикацию положения выключателя через окно на передней панели
• Защищает от внешних воздействий при закрытом положении
• Интегрированная система фиксации исключает люфт и смещение при работе

Ограничения применения

• Не предназначен для использования вне закрытых щитов - не имеет защиты от воды, пыли или агрессивной среды
• Работает только с выключателями NM8N-800 (R); несовместим с другими сериями, включая NM8N меньших номиналов
• Запрещается применять в условиях повышенной вибрации без дополнительной амортизации
• Не рекомендуется для монтажа в помещениях с температурой ниже -25C или выше +60C

Примеры использования

• Щиты управления технологическими линиями на заводах
• Распределительные пункты в цехах с частыми проверками нагрузки
• Аварийные системы отключения на насосных станциях
• Электрощиты в зонах с ограниченным доступом - выкатной механизм позволяет работать с выключателем без открывания всего шкафа

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для полного выдвижения выключателя - DOB24B-M8 требует минимум 400 мм свободного пространства
• Подключение кабелей к заднему присоединению лучше выполнять до установки шасси в шкаф - так проще контролировать натяжение и изгиб
• При использовании нескольких шасси DOB24B-M8 в одном щите соблюдайте интервал не менее 50 мм между ними для теплоотвода
• Регулярно проверяйте состояние направляющих - при наличии грязи или деформаций смажьте их силиконовой смазкой, не содержащей масла
• Помните: шасси DOB24B-M8 не является устройством защиты - оно лишь обеспечивает удобство обслуживания выключателя 3P NM8N-800 (R) от CHINT
