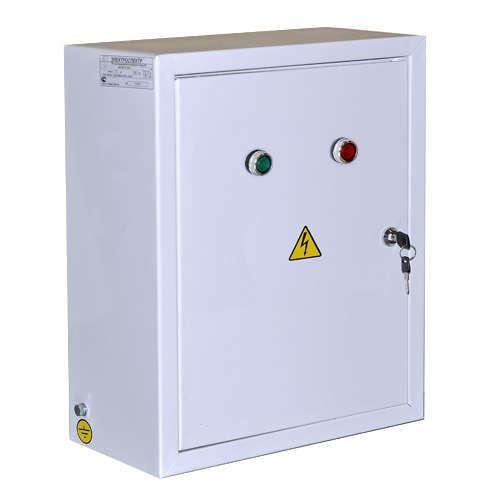

Щит автоматического переключения ЩАП-12 10А 1фаз. (АВР) - _VG215423 Электроспектр

Щит автоматического переключения ЩАП-12 10А 1 фаза от бренда ОЩ Электроспектр предназначен для автоматического перехода на резервный источник питания при отключении основной сети. Этот аппарат используется там, где важна бесперебойная работа оборудования — например, в системах освещения, лифтах или пожарной сигнализации.

Назначение и область применения

ЩАП-12 10А 1 фаза обеспечивает автоматический переключение нагрузки между двумя источниками переменного тока — основным и резервным. Когда основное питание пропадает, устройство самостоятельно переводит потребители на резервную линию, а при восстановлении энергоснабжения — обратно. Это особенно важно для объектов, где даже кратковременная потеря питания недопустима.

• Освещение эвакуационных путей и аварийных зон
• Системы пожарной сигнализации и оповещения
• Лифты и подъёмники с резервным питанием
• Оборудование медицинских учреждений и серверных комнат
• Промышленные установки с высокими требованиями к надёжности

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который устройство может безопасно коммутировать
• Напряжение: 220 В переменного тока (AC), частота 50 Гц — совместимо с сетями России и стран СНГ
• Кратковременно выдерживаемый ток Icw: 10 кА — способность выдерживать короткое замыкание без повреждения
• Степень защиты IP31: защищён от попадания твердых предметов больше 2,5 мм и вертикально падающих капель воды — подходит для внутренней установки в помещениях
• Материал корпуса: сталь с порошковым покрытием — устойчив к механическим воздействиям и коррозии
• Цвет: RAL 7035 (серый каменный) — соответствует промышленным стандартам внешнего оформления
• Климатическое исполнение УХЛ3: рассчитан на работу при температуре от −25°C до +40°C и относительной влажности до 80%

Совместимость и монтаж

ЩАП-12 10А 1 фаза имеет навесной способ монтажа — крепится на стену с помощью кронштейнов или болтов. Ввод кабеля осуществляется через входные отверстия в нижней или боковой части корпуса. Для подключения используются одножильные или многожильные провода сечением до 6 мм².

Замок на дверце позволяет ограничить доступ к контактам — рекомендуется использовать при наличии обслуживающего персонала. Подключение требует наличия двух независимых источников питания (основной и резервный), каждый со своим автоматическим выключателем или предохранителем.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрощитового оборудования. Номинальный ток короткого замыкания 10 кА гарантирует сохранение целостности конструкции при аварийных режимах. Корпус из стали с порошковым покрытием исключает риск возникновения открытых токоведущих частей при нормальной эксплуатации.

Преимущества

• Автоматическая работа без участия оператора — снижает риск человеческой ошибки
• Высокая отказоустойчивость благодаря прочному металлическому корпусу
• Наличие замка обеспечивает контроль доступа и соответствие правилам охраны труда
• Подходит для помещений с невысокой влажностью и средним уровнем запылённости

Ограничения применения

• Не предназначен для работы на открытом воздухе — степень защиты IP31 не защищает от дождя и прямого попадания влаги
• Не работает с постоянным током (DC) — только с переменным током 220 В/50 Гц
• Не содержит встроенных средств управления или мониторинга — требуется внешняя система контроля для диагностики состояния
• Не рассчитан на токи выше 10 А — при превышении возможен выход из строя контактов

Примеры использования

• Жилой дом с генератором в качестве резерва — ЩАП-12 10А 1 фаза переключает свет и холодильник при отключении центрального электроснабжения
• Офис с UPS и дизель-генератором — устройство обеспечивает бесперебойную работу серверов и системы видеонаблюдения
• Производственный цех с насосами и вентиляцией — при сбое в сети автоматически активируется резервный контур

Практические советы

• При проектировании системы убедитесь, что резервный источник (например, генератор или АКБ) способен обеспечить необходимую мощность для всех подключённых нагрузок
• Проверьте посадочные размеры перед монтажом — корпус ЩАП-12 10А 1 фаза требует свободного пространства вокруг для теплоотвода и обслуживания
• Не забудьте подписать все клеммы и вводы — это ускоряет поиск неисправностей при ремонте
• Регулярно проверяйте состояние контактов и замка — особенно в условиях повышенной влажности или пыли
• Для сложных систем используйте ЩАП-12 10А 1 фаза вместе с контроллером, чтобы получать сигналы о состоянии питания
