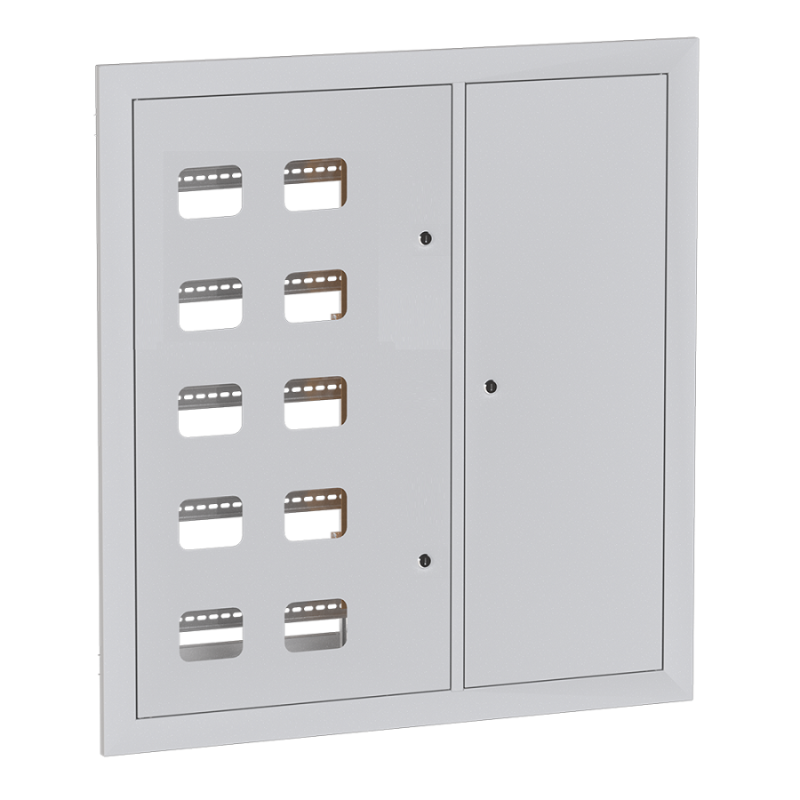

Щит этажный 10 кв. двухдвер. (1000х950х160) EKF PROxima | mb29-v-10

Щит этажный двухдверный стальной серый 1000х950х160мм IP31 от EKF серии PROxima - это надежная металлическая корпусная конструкция для централизованного распределения электроэнергии по квартирам в многоквартирном доме. Подходит для установки в нишу стены, обеспечивает защиту автоматических выключателей, счетчиков и слаботочного оборудования.

Назначение и область применения

Щит этажный двухдверный стальной серый 1000х950х160мм IP31 предназначен для монтажа на этажах жилых зданий. Он используется для:

• приема электропитания от вводного устройства;
• распределения энергии по отдельным квартирам;
• учета потребления через установленные счетчики;
• защиты групповых линий от перегрузок и коротких замыканий;
• размещения устройств слабого тока - телефонных модулей, TV-розеток, сетевых коммутаторов.

Изделие подходит для сборок, что позволяет комплектовать его готовыми решениями по требованию проекта.

Технические характеристики

• Размеры: 1000×950×160 мм - высота, ширина, глубина; подходит для типовой этажной ниши.
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии.
• Цвет: серый - соответствует стандартному цветовому решению для жилищной инфраструктуры.
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм (например, отверток) и вертикально падающих капель воды; не предназначена для влажных помещений или открытой установки.
• Количество дверей: две - обеспечивают удобный доступ к оборудованию с обеих сторон, например, для обслуживания со стороны коридора и технического помещения.
• Застекленная дверь: да - позволяет визуально контролировать положение автоматов и показания счетчиков без открывания.
• Установка: встраиваемая - монтируется в стенную нишу, фиксируется анкерами или болтами.
• Гарантия: 60 месяцев - подтверждает долговечность материала и качества сборки.

Совместимость и монтаж

Щит этажный двухдверный стальной серый 1000х950х160мм IP31 совместим с DIN-рейками стандарта EN 60715. Устройства можно крепить на передней панели внутри корпуса. Глубина 160 мм достаточна для установки однополюсных и двухполюсных автоматов, УЗО, счетчиков и модульных элементов слаботочки. Монтаж выполняется после подготовки ниши в стене - необходимо соблюдать габариты 1000×950 мм. Крепление осуществляется через предварительно просверленные отверстия в боковых стенках корпуса. Обязательно проверьте соответствие толщины стены и глубины ниши до начала установки.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным порошковым покрытием, соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP31 соответствует ГОСТ 14254. Применение в местах с повышенной влажностью (ванная, кухня) запрещено - риск попадания влаги на контакты. Открытые части проводов должны быть закрыты крышками и дверями во время эксплуатации.

Преимущества

• Двухдверная конструкция упрощает обслуживание - можно работать с одной стороны, не нарушая доступ к другим элементам.
• Застекленная дверь снижает необходимость частого вскрытия, продлевая срок службы механизмов замка и петель.
• Порошковое покрытие устойчиво к царапинам и химическому воздействию бытовых чистящих средств.
• Высокая прочность стального корпуса обеспечивает сохранность оборудования при случайных ударах.
• Совместимость с типовыми сборками экономит время проектирования и монтажа.

Ограничения применения

• Не допускается установка на улице или в неотапливаемых помещениях - степень защиты IP31 недостаточна для внешнего монтажа.
• Не подходит для сред с постоянными брызгами, паром или высокой влажностью (бассейны, прачечные).
• Глубина 160 мм не позволяет установить крупногабаритные устройства типа трехфазных АВ с большим количеством полюсов без оптимизации компоновки.
• Не рассчитан на нагрузку выше 100 A без согласования с проектом - максимальная токовая нагрузка зависит от установленного оборудования, а не самого корпуса.

Примеры использования

• Этажный щит в новостройке - распределение питания по 8–12 квартирам с учетом и защитой каждой группы.
• Реконструкция старого дома - замена устаревших деревянных щитов на современные стальные с возможностью добавления УЗО и счетчиков.
• Объединение слаботочных систем - размещение в одном корпусе модулей связи, видеонаблюдения и домофона.

Практические советы

• Перед монтажом проверьте точные размеры ниши - допуск по ширине и высоте не более +-5 мм.
• Используйте пластиковые вставки для пропуска кабелей - они предотвращают повреждение изоляции при затяжке.
• При использовании двухдверной модели планируйте расположение оборудования так, чтобы часто обслуживаемые элементы (счетчики, автоматы) находились рядом с основной дверью.
• Не забудьте оставить свободное пространство вокруг щита для теплоотвода - особенно при плотной компоновке автоматов.
• Щит этажный двухдверный стальной серый 1000х950х160мм IP31 от EKF PROxima - один из самых распространенных вариантов для массового жилья; выбирайте его, когда нужна надежность, а не эксклюзив.
