Щит распределительный навесной ЩРН 9з У2 IP54 250х300х120 Электротехник ET529540

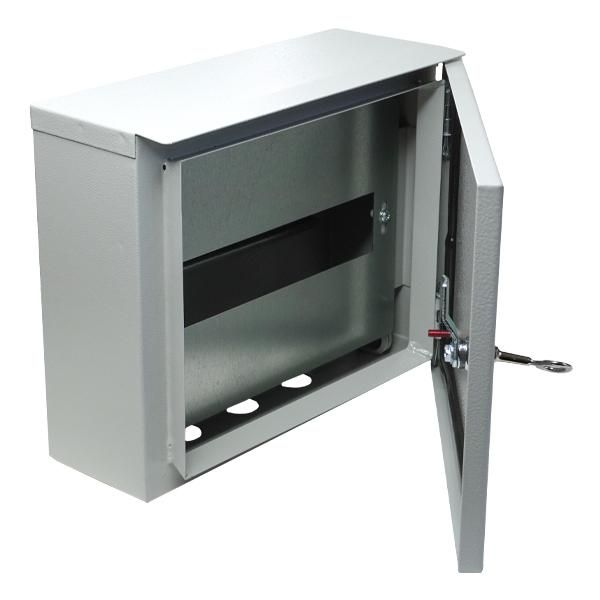

Щит распределительный навесной ЩРН 9 У2 IP54 250х300х120 от Электротехник - компактный металлический корпус для организации внутренней проводки в помещениях с повышенной запыленностью или влажностью. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейку.

Назначение и область применения

Щит распределительный навесной ЩРН 9 У2 IP54 250х300х120 предназначен для ввода и распределения электроэнергии в бытовых и промышленных сетях до 400 В. Он защищает оборудование от токов перегрузки и короткого замыкания. Применяется там, где важна надёжная защита от пыли и влаги - например, в цехах, на складах, в подъездах, на улице под навесом или в технических помещениях.

Технические характеристики

• Тип: щит распределительный навесной
• Количество модулей DIN: 9 (можно установить до девяти стандартных автоматов шириной 17,5 мм)
• Габариты: 250×300×120 мм (Ш×В×Г)
• Материал корпуса: металл
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Наличие замка: да - позволяет заблокировать доступ к внутренним элементам
• Цвет: серый
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

Щит распределительный навесной ЩРН 9 У2 IP54 250х300х120 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейку 35 мм. Для монтажа используются четыре крепёжных отверстия на задней стенке корпуса. Рекомендуется фиксация на прочную вертикальную поверхность с помощью дюбелей подходящего типа. Перед установкой проверьте, чтобы глубина корпуса (120 мм) позволяла свободно закрывать крышку даже при наличии крупных коммутационных аппаратов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1 для распределительных щитов низковольтного исполнения. Степень защиты IP54 обеспечивает безопасную работу в условиях временного воздействия влаги и пыли. Наличие замка снижает риск неквалифицированного вмешательства.

Преимущества

• Металлический корпус повышает механическую прочность и долговечность по сравнению с пластиковыми аналогами
• IP54 позволяет использовать щит в менее контролируемых средах - без необходимости создания дополнительных кожухов
• Модульная конструкция позволяет легко менять или дополнять устройства без замены всего щита
• Замок обеспечивает контроль доступа - важно для администрируемых помещений
• Удобная форма и цвет - серый корпус хорошо сочетается с большинством интерьеров и технологических решений

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с водой - например, в банях, душевых, на улице под открытым небом
• Не рассчитан на более чем 9 модулей; при необходимости больше места следует выбрать модель с большим числом модулей
• Не имеет встроенной вентиляции - при длительной нагрузке выше 80% от номинала возможен нагрев внутри корпуса
• Подходит только для открытой установки - не используется во встраиваемые ниши

Примеры использования

• Распределительный щит в подвале жилого дома
• Щит управления на участке производства с высокой запылённостью
• Автоматический ввод резерва (АВР) для насосной станции
• Распределение питания на освещение и розетки в гараже
• Локальный щит для группы станков в цеху

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия совпадают с точками крепления стены - используйте шаблон из бумаги
• При планировании компоновки учтите, что каждый автомат занимает 17,5 мм, а УЗО - 35 мм; 9 модулей - это максимум, не оставляйте слишком мало свободного места
• Для удобства обслуживания рекомендуется оставить зазор минимум 10–15 см вокруг щита
• Щит распределительный навесной ЩРН 9 У2 IP54 250х300х120 от Электротехник - хороший выбор, если нужна надёжность, а не эстетика; для офисов и квартир лучше выбирать модели с декоративными крышками
• Артикул et529540 - идентификатор для заказа и сервисного обслуживания; сохраняйте его при обращении в службу поддержки
