Щит с монтажной панелью ЩМП-4.6.2-0 (400х600х250) IP54 Народный эконом | SQ0905-3410 TDM

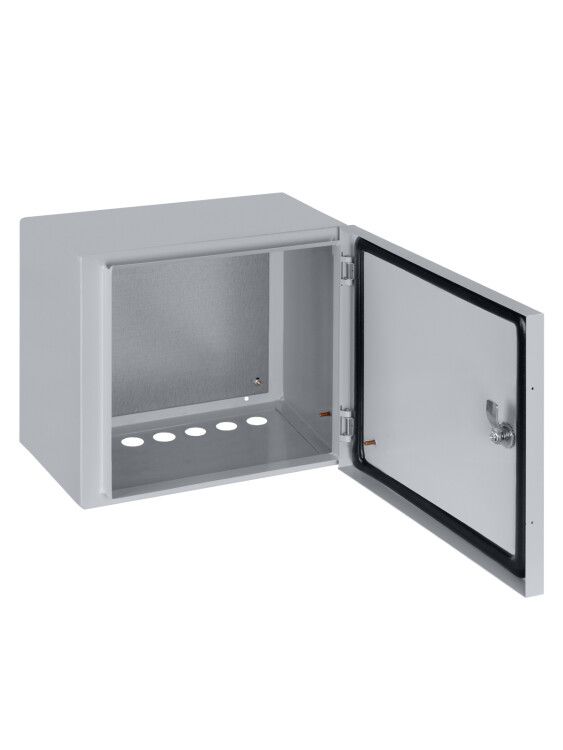

Щит с монтажной панелью ЩМП-4.6.2-0 (400х600х250) IP54 от TDM ELECTRIC - это готовый металлический корпус с установленной внутренней панелью для компактной и надёжной сборки электрощитов. Подходит для установки в помещениях с повышенной запылённостью, например на заводах, в цехах или на объектах ЖКХ.

Назначение и область применения

Щит с монтажной панелью ЩМП-4.6.2-0 (400х600х250) IP54 предназначен для сборки электрощитов различного назначения: автоматики и управления, силовых распределительных устройств, пунктов распределения электроэнергии, систем освещения и контроля. Благодаря защищённому корпусу IP54 его можно устанавливать в условиях повышенной запылённости, но не во влажных или наружных средах. Применяется в промышленности, на транспорте, в коммунальном хозяйстве и других местах, где требуется надёжная защита оборудования от пыли.

Технические характеристики

• Габариты: 400×600×250 мм (ширина × высота × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства, не является пределом для внутренних элементов
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям и коррозии
• Толщина стенок: 0,7 мм (корпус), 0,8 мм (дверь) - обеспечивает жесткость и ударостойкость
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Количество кабельных вводов: 6 - для пропуска проводов через стенки корпуса
• Количество отверстий для фланцев: 6 - для крепления труб, гофр или переходников
• Цвет: серый, RAL 7035 - универсальный, соответствует промышленным стандартам
• Монтажная панель: оцинкованная сталь - устойчива к коррозии, позволяет крепить оборудование саморезами и DIN-рейками
• Дверь: одинарная, с замком - обеспечивает доступ к оборудованию и безопасность от несанкционированного вскрытия
• Тип крышки: закрытого типа, дверь - плотно прилегает, сохраняет степень защиты IP54
• Элемент заземления: есть - точка для подключения PE-проводника к корпусу

Совместимость и монтаж

Щит с монтажной панелью ЩМП-4.6.2-0 (400х600х250) IP54 рассчитан на открытую установку - крепится к стене с помощью болтов или анкеров. Монтажная панель уже установлена внутри, что исключает необходимость её самостоятельной фиксации. Для подключения кабелей используйте имеющиеся 6 вводов и 6 отверстий под фланцы - они расположены равномерно по периметру. Убедитесь, что внешние кабели имеют подходящий диаметр для вводов. Замок на двери совместим с типовыми ключами, распространёнными в промышленной сфере. Глубина 250 мм позволяет разместить большинство модульных аппаратов (Автоматические выключатели, контакторы, реле) с DIN-рейками.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-4.6.2-0 (400х600х250) IP54 соответствует требованиям стандарта EN 50102 по ударопрочности (IK10). Корпус выполнен из стали с порошковым покрытием, что снижает риск возникновения электрического контакта с токоведущими частями. Наличие заземляющего элемента гарантирует правильное подключение системы защитного заземления. Не предназначен для взрывоопасных зон или помещений с химически активной средой.

Преимущества

• Готовая монтажная панель экономит время на сборке - не требует дополнительной фиксации
• Оцинкованная панель устойчива к ржавчине даже при длительной эксплуатации
• Высокая ударопрочность IK10 - подходит для мест с возможными случайными воздействиями
• Порошковое покрытие - долговечнее обычной краски, не царапается легко
• Наличие замка - обеспечивает безопасность при работе с оборудованием
• Равномерное расположение вводов и отверстий - упрощает планирование трассировки кабелей

Ограничения применения

• Не предназначен для наружной установки - IP54 не защищает от постоянного дождя или прямого потока воды
• Не подходит для взрывоопасных зон (Zone 1/2, Div. 1/2) - отсутствует взрывозащита
• Не рекомендован для помещений с агрессивными химическими испарениями - порошковое покрытие не устойчиво к растворителям и кислотам
• Глубина 250 мм недостаточна для крупных преобразователей частоты или больших трансформаторов - проверяйте габариты оборудования перед установкой
• Номинальный ток 400 А - это предел для вводного автомата, а не для всей системы; внутренние автоматы должны выбираться согласно нагрузкам

Примеры использования

• Щит управления насосной станцией в водопроводе
• Распределительный пункт на участке конвейера в пищевой промышленности
• Пункт питания автоматических дверей в торговом центре
• Щит контроля освещения в производственном цехе
• Локальная система управления HVAC в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели диаметр, соответствующий размеру вводов - слишком толстые кабели могут повредить уплотнители
• Используйте термоусадочные трубки или кабельные муфты на входах для дополнительной защиты от влаги
• При использовании DIN-реек убедитесь, что их длина не превышает ширину панели (400 мм)
• Подключите заземление сразу после установки - не откладывайте этот этап
• Для удобства обслуживания оставьте свободное пространство вокруг щита - минимум 60 см спереди
• Щит с монтажной панелью ЩМП-4.6.2-0 (400х600х250) IP54 от TDM ELECTRIC совместим с большинством стандартных модульных устройств - проверяйте только габариты и крепёж
