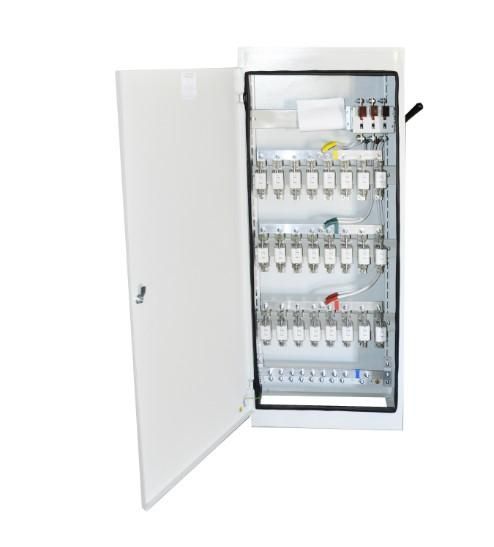

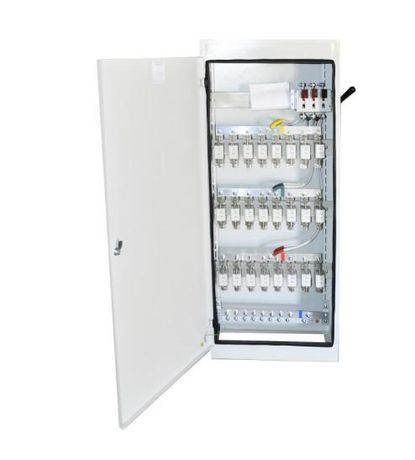

Щит распределительный 11-73512-54 У3 Электроспектр _VSHR512

Щит ШР 11-73512-54 У3 от бренда Электроспектр - это распределительный шкаф для приёмки и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Он предназначен для установки в помещениях с умеренным климатом (климатическое исполнение У3) и используется там, где требуется надёжная защита отходящих линий предохранителями.

Назначение и область применения

Щит ШР 11-73512-54 У3 применяется для распределения электрической энергии в промышленных объектах, цехах, на участках с оборудованием, требующим защиты по току до 400 А. Подходит для систем с частотой 50 Гц. Идеально встраивается в существующие электрощитовые комнаты или на площадках с ограниченным пространством благодаря компактной ширине 500 мм.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Максимальный номинальный ток: 400 А
• Защита отходящих линий: предохранители типа ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Количество отходящих линий: 5
• Ширина шкафа: 500 мм
• Ввод/вывод кабелей: снизу и сверху
• Исполнение: У3 (умеренный климат, помещение)
• Серия: ШР11 (не ШРС1)

Совместимость и монтаж

Щит ШР 11-73512-54 У3 имеет стандартную конструкцию для монтажа на стену или в нишу. Кабели подключаются через верхние и нижние вводы - удобно при организации маршрутов сверху или снизу. Для монтажа необходимо обеспечить доступ к задней части шкафа для соединений. Предохранители ПН2-400 уже установлены на входе - замена возможна без демонтажа корпуса. Диаметр вводных отверстий соответствует типовым кабелям до 95 мм2 - проверьте соответствие сечения перед прокладкой.

Безопасность и стандарты

Щит ШР 11-73512-54 У3 соответствует требованиям к распределительным устройствам низкого напряжения. Защита от перегрузок и коротких замыканий реализована за счёт предохранителей ПН2, которые обеспечивают селективную защиту каждой линии. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе.

Преимущества

• Уже установленные предохранители ПН2-400 на вводе снижают время монтажа
• Два варианта прокладки кабелей - сверху и снизу - повышают гибкость размещения
• Стандартная ширина 500 мм позволяет легко интегрировать в ряд других щитов
• Простая замена предохранителей без вскрытия всего шкафа

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах или на открытом воздухе
• Не имеет автоматических выключателей - только предохранители; не подходит для частых операций коммутации
• Не предусматривает возможность модульного расширения - количество отходящих линий фиксировано (5)
• Не рекомендован для сред с высокой запылённостью или повышенной влажностью вне помещения

Примеры использования

• Распределение питания на станки с мощностью до 30 кВт в механическом цехе
• Подключение насосных групп на водонапорной станции
• Разводка сети для группы освещения и розеток на производственной площадке
• Центральный распределительный пункт для нескольких потребителей в одном блоке

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и допустимого тока предохранителей - особенно важно при использовании ПН2-400
• При прокладке кабелей снизу используйте кабельные вводы с герметизацией для сохранения степени защиты
• Щит ШР 11-73512-54 У3 не содержит счетчиков - если нужен учёт, установите внешний прибор
• Обеспечьте свободный доступ к лицевой панели для обслуживания предохранителей - минимальный зазор 60 см спереди
• При замене предохранителей всегда отключайте питание - даже при отключенном вводе возможна индуктивная нагрузка
