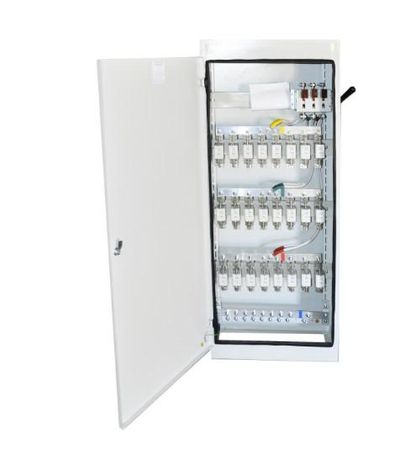

Щит ШР 11-73513-31 У3 Электроспектр _VSHR513-31

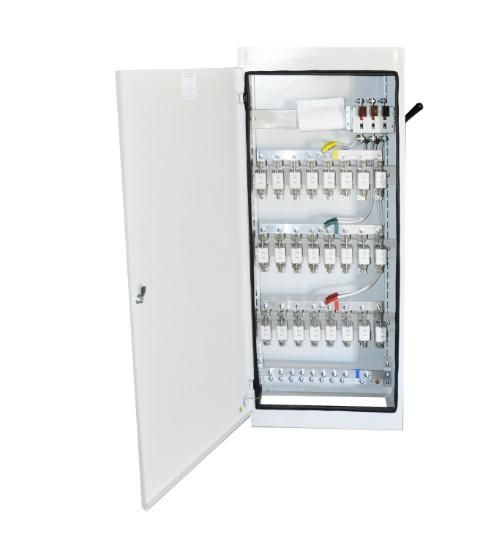

Щит ШР 11-73513-31 У3 от Электроспектр - это распределительный шкаф для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Он предназначен для установки в помещениях с умеренным климатом (климатическое исполнение У3) и используется там, где требуется надёжная защита отходящих линий с помощью предохранителей.

Назначение и область применения

Щит ШР 11-73513-31 У3 применяется для централизованного распределения электрической энергии в промышленных и коммунальных объектах. Подходит для питания оборудования с высокой нагрузкой: станков, насосов, систем вентиляции, конвейеров. Предназначен для внутренней установки в сухих, защищённых от атмосферных воздействий помещениях.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Ввод/вывод кабелей: снизу и сверху шкафа
• Габаритная ширина: 500 мм (для моделей с 5 отходящими линиями)
• Исполнение: У3 - для умеренного климата, температурный диапазон от −10 C до +40 C

Совместимость и монтаж

Щит ШР 11-73513-31 У3 имеет стандартную конструкцию, совместимую с предохранителями серии ПН2. Для монтажа необходимо обеспечить доступ к верхним и нижним вводам - кабели подключаются через гильзы или кабельные вводы. Монтаж выполняется на стене или в специальной нише. Крепление осуществляется болтовыми соединениями. Обязательно соблюдать заземление корпуса - он уже подготовлен для этого (заземляющий контакт есть).

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1) для распределительных устройств низкого напряжения. Защита от прямого контакта обеспечена конструкцией корпуса. Открытые токоведущие части недоступны при закрытых дверях. Применяемые предохранители ПН2 обеспечивают защиту от перегрузок и коротких замыканий.

Преимущества

• Унифицированная конструкция - легко заменить компоненты при ремонте
• Два варианта ввода (сверху и снизу) - удобство прокладки кабелей
• Высокая степень защиты от внешних факторов благодаря герметичному корпусу
• Стандартные предохранители ПН2 - доступны на рынке, легко заменяются
• Оптимальная ширина 500 мм - экономия места при групповой установке нескольких щитов

Ограничения применения

• Не предназначен для установки на улице или во влажных средах - исполнение У3 не предусматривает защиту от осадков
• Не поддерживает автоматические выключатели - только предохранители ПН2
• Нет встроенной системы управления или контроля - требует внешнего учета и регулирования
• Максимальный ток 400 А - не подходит для крупных промышленных объектов с нагрузкой выше этого значения

Примеры использования

• Распределительный щит на участке механического цеха с 5 станками
• Центральный пункт питания для группы насосов в системе водоснабжения
• Распределение энергии на складском комплексе с несколькими линиями освещения и маломощными механизмами
• Подключение кабеля от главного ввода к групповым потребителям внутри здания

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала предохранителей - не допускайте перегрузки
• При использовании предохранителей ПН2-400 убедитесь, что входной кабель имеет достаточное сечение (минимум 70 мм2 медный)
• При групповой установке нескольких щитов ШР 11-73513-31 У3 оставляйте минимум 50–70 см между ними для обслуживания
• Не открывайте дверцу щита при включенном питании - даже при наличии предохранителей возможен риск поражения током
• При замене предохранителей используйте только оригинальные элементы ПН2 того же номинала - не допускается замена на другие типы
