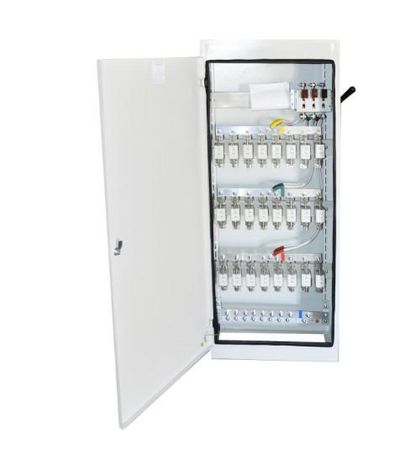

Щит ШР 11-73515-31 У3 Электроспектр _VSHR515-31

Щит ШР 11-73515-31 У3 - это распределительный шкаф серии ШР11 от бренда Электроспектр, предназначенный для приёма и распределения трёхфазной электроэнергии с номинальным током до 400 А и напряжением до 380 В. Артикул _vshr515-31 соответствует модели с одним вводом и пятью отходящими линиями, защищёнными предохранителями ПН2-400.

Назначение и область применения

Щит ШР 11-73515-31 У3 используется для централизованного распределения электрической энергии в промышленных объектах, на производственных линиях, в цехах и на объектах с высокой нагрузкой. Он принимает питание от основного ввода и распределяет его через пять отходящих линий к потребителям - станкам, насосам, конвейерам, освещению и другому оборудованию. Подходит для установки в закрытых помещениях с умеренным климатом (класс защиты У3).

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители ПН2-400 (до 400 А)
• Габаритная ширина: 500 мм (по спецификации для моделей с 5 линиями)
• Подключение кабелей: снизу и сверху шкафа
• Степень защиты корпуса: не указана - применяется в помещении
• Климатическое исполнение: У3 (умеренный климат, до +40 C)

Совместимость и монтаж

Щит ШР 11-73515-31 У3 совместим с предохранителями серии ПН2: ПН2-400 на вводе, а также ПН2-250, ПН2-100, ПН2-60 - на отходящих линиях, если требуется меньший номинал. Кабели подключаются через нижние и верхние вводные отверстия; рекомендуется использовать кабели с жилами сечением, соответствующим номиналу предохранителей. Монтаж выполняется на стене или на опорной раме. Для доступа к внутренним элементам открывается передняя дверца. Обязательно соблюдать заземление корпуса согласно ПУЭ.

Безопасность и стандарты

Щит ШР 11-73515-31 У3 соответствует требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1) для распределительных устройств низкого напряжения. Предохранители ПН2 обеспечивают защиту от перегрузок и коротких замыканий. Применение в помещениях с контролируемой средой исключает риск воздействия внешних факторов, таких как влага, пыль или агрессивные газы.

Преимущества

• Унифицированная конструкция - совпадает со всеми шкафами серии ШР11, что упрощает запасные части и обслуживание
• Фиксированный набор из пяти отходящих линий - удобен для типовых решений с одинаковой нагрузкой
• Двухстороннее подключение кабелей (сверху/снизу) - позволяет гибко организовать трассы
• Использование проверенных предохранителей ПН2-400 - надёжная и недорогая защита
• Компактная ширина 500 мм - экономия места при групповой установке нескольких щитов

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых или пыльных мест - класс защиты У3 требует indoor-установки
• Отсутствуют автоматические выключатели - нельзя регулировать ток срабатывания, только менять предохранители
• Нельзя увеличивать количество отходящих линий - конструкция фиксирована для 5 линий
• Не поддерживает коммуникационные интерфейсы (Modbus, Ethernet) - управление только ручное
• Не рассчитан на ток выше 400 А - превышение вызывает выход из строя предохранителей и повреждение оборудования

Примеры использования

• Распределение питания на участке механического цеха: 5 станков с ЧПУ, каждый подключен через свою линию
• Питание системы вентиляции и освещения в складском комплексе
• Обеспечение энергией группы насосов на водопроводной станции
• Центральный распределительный щит в административном здании с несколькими офисными секциями

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номиналу предохранителей ПН2-400 - используйте медные жилы минимум 10–16 мм2
• При групповой установке нескольких щитов ШР 11-73515-31 У3 оставляйте зазор 10–15 см между ними для теплоотвода и доступа
• Не заменяйте предохранители ПН2-400 на более мощные - это нарушает безопасность и аннулирует гарантию
• При необходимости замены предохранителя отключите питание и используйте изолирующие средства - даже при отключённом вводе возможна индукция
• Для длительной работы в условиях повышенной температуры (ближе к +40 C) рекомендуется дополнительно контролировать нагрев контактов каждые 6 месяцев
