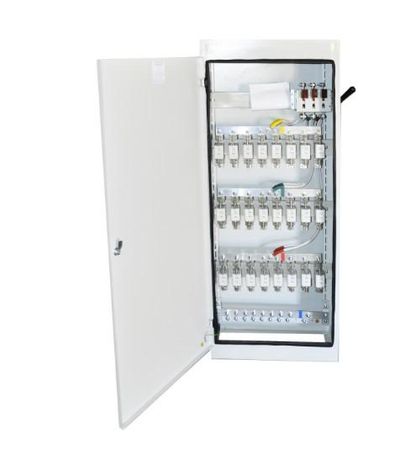

Щит ШР 11-73521-54 У3 Электроспектр _VSHR521

Щит ШР 11-73521-54 У3 от бренда Электроспектр - это распределительный шкаф 01 серии для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Подходит для установки в помещениях с умеренным климатом (климатическое исполнение У3). Артикул _vshr521 соответствует модели с одним вводом и пятью отходящими линиями.

Назначение и область применения

Щит ШР 11-73521-54 У3 предназначен для централизованного приёма электрической энергии и её распределения по нескольким потребителям через автономные отходящие линии. Применяется в промышленных объектах, на производственных участках, в цехах с оборудованием до 400 А. Часто используется там, где требуется надёжная защита линий с помощью плавких предохранителей вместо автоматических выключателей.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Количество отходящих линий: 5
• Защита линий: предохранители типа ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Габариты: ширина 500 мм (по описанию для моделей с 5 линиями)
• Ввод/вывод кабелей: снизу и сверху
• Степень защиты: не указана - предполагается IP31 или ниже, типично для шкафов этого класса
• Исполнение: У3 (умеренный климат, температурный диапазон от −10 C до +40 C)

Совместимость и монтаж

Щит ШР 11-73521-54 У3 имеет входы и выходы для кабелей как снизу, так и сверху - это позволяет гибко организовать трассировку проводки. Для монтажа необходима прочная вертикальная поверхность (стена или опора). Кабели подключаются к зажимам внутри шкафа, которые рассчитаны под предохранители ПН2. Все внутренние компоненты уже смонтированы производителем; пользователь выполняет лишь внешнее подключение вводного и отходящих кабелей. Диаметр кабельных вводов не указан - необходимо проверить по чертежу или физически перед заказом.

Безопасность и стандарты

Щит ШР 11-73521-54 У3 соответствует требованиям ГОСТ Р 51321.1–2007 (МЭК 60439-1) для распределительных устройств низкого напряжения. Защита от перегрузок и коротких замыканий обеспечивается за счёт плавких предохранителей ПН2, что исключает случайное включение после срабатывания. Открытые части под напряжением находятся внутри закрытого корпуса, однако доступ к элементам возможен при открытых дверях - работа в режиме обслуживания допускается только при отключенном питании.

Преимущества

• Уже собран и протестирован заводом - снижает время монтажа
• Поддерживает высокие токи до 400 А - подходит для мощных нагрузок
• Фиксированная схема с пятью отходящими линиями - удобна для стандартизированных решений
• Вводы с двух сторон - упрощают прокладку кабеля из разных направлений
• Использование предохранителей ПН2 - экономичная и проверенная технология защиты

Ограничения применения

• Не предназначен для работы во влажных, взрывоопасных или агрессивных средах - отсутствует повышенная степень защиты (IP65+)
• Не поддерживает автоматические выключатели - нельзя заменить ПН2 на автоматы без доработки
• Нет встроенного учёта электроэнергии - требует отдельного счётчика
• Не рассчитан на работу при температурах ниже −10 C или выше +40 C
• Отсутствуют данные о массе и габаритах глубины - требуется уточнение перед проектированием места установки

Примеры использования

• Распределение питания на группу станков в механическом цехе
• Питание конвейерной линии с несколькими двигателями
• Центральный щит для освещения и вспомогательных систем на складе
• Временные распределительные пункты на стройплощадках с постоянными нагрузками

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала предохранителей - не используйте ПН2-400 с кабелем меньше 25 мм2
• При монтаже кабелей снизу - оставьте запас длины для будущего обслуживания
• Если нужна защита от пыли и влаги - дополнительно герметизируйте вводы и уплотните дверцу
• Для замены предохранителей всегда отключайте питание - даже при открытом щите есть опасность поражения током
• Щит ШР 11-73521-54 У3 не является универсальным - если нужны другие количества линий или вводы, выбирайте другую модель серии (например, 73518–73523 с двумя вводами)
