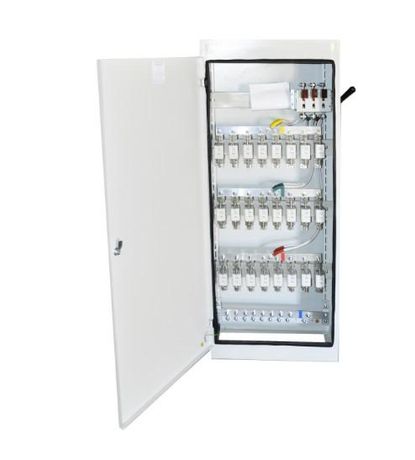

Щит ШР 11-73523-31 У3 Электроспектр _VSHR523-31

Щит ШР 11-73523-31 У3 от бренда Электроспектр - это распределительный шкаф для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Он предназначен для установки в помещениях с умеренным климатом (климатическое исполнение У3) и используется там, где требуется надёжная защита отходящих линий с помощью автоматических предохранителей.

Назначение и область применения

Щит ШР 11-73523-31 У3 применяется для централизованного распределения электрической энергии в промышленных объектах, на производственных линиях, в цехах и других закрытых помещениях. Подходит для систем с трёхфазным переменным током частотой 50 Гц. Идеально встраивается в существующие электрощитовые комнаты как часть распределительной сети.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Номинальный ток: до 400 А
• Частота: 50 Гц
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители типа ПН2-60 (до 63 А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400 А)
• Конструкция: двухвходовая (два ввода)
• Подключение кабелей: снизу и сверху
• Габариты: ширина 500 мм (по описанию для моделей с 5 отходящими линиями)
• Исполнение: У3 - для эксплуатации в условиях умеренного климата, в закрытых помещениях

Совместимость и монтаж

Щит ШР 11-73523-31 У3 совместим с предохранителями серии ПН2, указанными в техническом описании. Для монтажа необходимо обеспечить доступ к верхним и нижним вводам - кабели подключаются через гильзы или кабельные вводы. Монтаж выполняется на стене или в специальной нише. Обязательно соблюдать требования к заземлению корпуса. Клеммы внутри шкафа рассчитаны на работу с медными жилами сечением, соответствующим номинальному току предохранителей.

Безопасность и стандарты

Щит ШР 11-73523-31 У3 соответствует требованиям к распределительным устройствам низкого напряжения, применяемым в промышленности. Конструкция обеспечивает механическую прочность и изоляцию токоведущих частей. Защита от перегрузок и коротких замыканий реализована за счёт предохранителей ПН2, которые являются одноразовыми коммутационными аппаратами. Открытые части находятся под защитой металлического корпуса, что исключает случайный контакт.

Преимущества

• Две точки ввода позволяют подключать питание с двух сторон - повышает гибкость проектирования системы питания
• Универсальная комплектация предохранителями ПН2 даёт возможность выбрать нужную номинальную мощность для каждой линии
• Максимальный ток 400 А позволяет использовать щит в качестве основного распределительного устройства для средних и крупных потребителей
• Стандартная ширина 500 мм упрощает интеграцию в типовые щитовые помещения

Ограничения применения

• Не предназначен для открытых площадок - исполнение У3 требует защиты от осадков, высокой влажности и температур ниже -10 C
• Не имеет функции автоматического отключения - предохранители ПН2 требуют ручной замены после срабатывания
• Не поддерживает современные автоматические выключатели (например, ABB, Schneider) - совместим только с предохранителями ПН2
• Отсутствие встроенной системы управления или контроля - подходит только для базового распределения, не для автоматизации

Примеры использования

• Распределение энергии на участке конвейера с несколькими двигателями
• Питание группы станков в механическом цехе
• Центральный распределительный щит для нескольких линий освещения и розеток в производственном помещении
• Обеспечение резервного питания при наличии двух вводов - один основной, второй резервный

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номиналу предохранителей - недостаточное сечение вызывает перегрев
• При использовании двух вводов обязательно продумайте схему переключения между источниками - чтобы избежать параллельного соединения сетей
• Предохранители ПН2 должны быть легко доступны для замены - не монтируйте щит в труднодоступных местах
• Убедитесь, что посадочные места под кабельные вводы соответствуют внешнему диаметру используемых кабелей - иначе придётся доработать герметизацию
• Щит ШР 11-73523-31 У3 от Электроспектр - это решение для классической, неавтоматизированной системы; если нужны удалённый контроль или сигнализация - выбирайте более сложные модели
