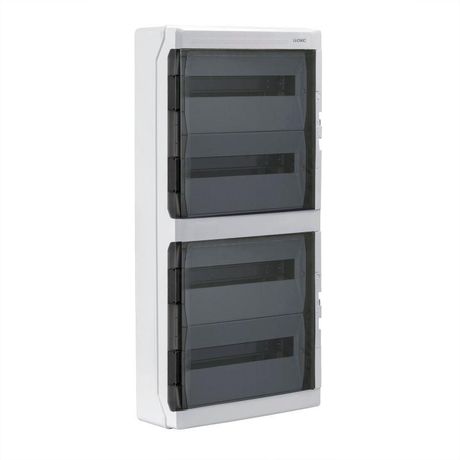

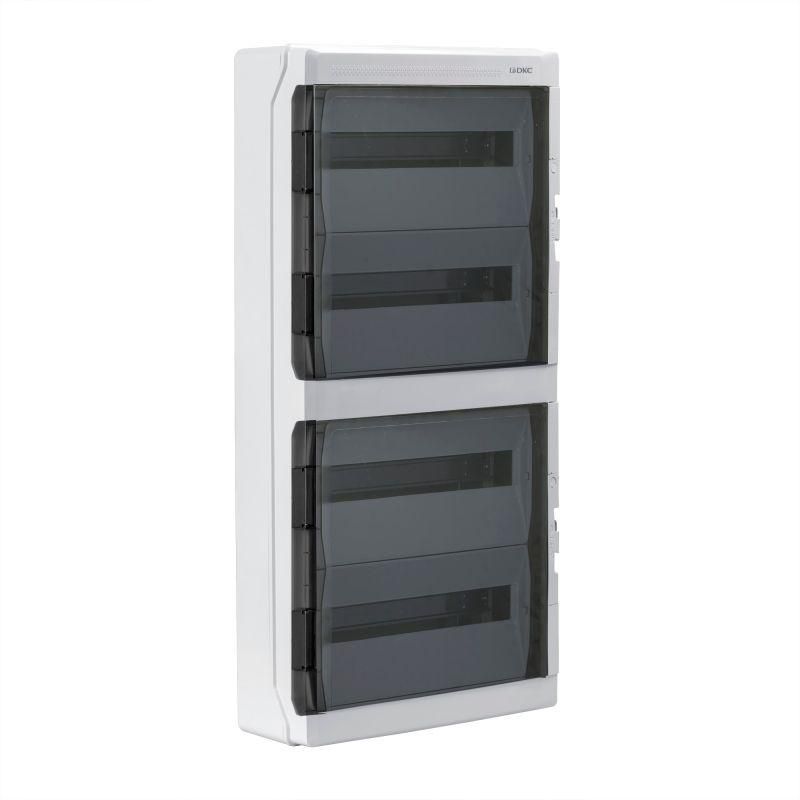

Щиток настенный с дверцей 72 мод.,IP65, серый, клеммным блоком 63А | RB72W6TGD DKC ДКС

Щиток настенный с дверцей 72 модулей, IP65, серый, с клеммным блоком 63А от DKC (ДКС) - надёжный распределительный щит для монтажа автоматических выключателей, УЗО, таймеров и других устройств в условиях повышенной запылённости или влажности. Артикул rb72w6tgd входит в серию RAM base и рассчитан на открытую установку в жилых, офисных и промышленных объектах.

Назначение и область применения

Щиток настенный с дверцей 72 модулей, IP65, серый, с клеммным блоком 63А предназначен для централизованного распределения электроэнергии внутри помещений. Подходит для установки в квартирах, офисах, школах, производственных зонах и местах с возможным воздействием пыли или брызг воды - например, в подъездах, котельных, на этажных щитках. Благодаря защищённому исполнению и двум дверцам, обеспечивает безопасную работу с коммутационными аппаратами даже при частом доступе персонала.

Технические характеристики

• Количество модулей: 72 (стандарт 17,5 мм каждый)
• Количество рядов: 4
• Габариты: 432 × 879 × 160 мм (Ш×В×Г)
• Материал корпуса: термостойкий пластик, устойчивый к механическим повреждениям
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK09 - выдерживает удар энергией до 20 Дж
• Наличие DIN-рейки: да, оцинкованная, предварительно смонтирована
• Клеммный блок: один блок на 63 А, с 11 контактами для проводов 11–16 мм2 и 11 контактами для 11–24 мм2
• Тип крышки: две прозрачные затемнённые дверцы
• Замок: есть, для защиты от несанкционированного доступа
• Электромагнитная совместимость (EMC): да - снижает помехи в работе чувствительной аппаратуры
• Способ монтажа: открытая установка на стену
• Цвет: серый

Совместимость и монтаж

Щиток настенный с дверцей 72 модулей, IP65, серый, с клеммным блоком 63А совместим со всеми типами стандартных автоматических выключателей, УЗО, дифавтоматов и реле, соответствующих ширине 1 модуля (17,5 мм). DIN-рейка уже установлена - достаточно закрепить её дополнительно при необходимости. Для монтажа используются встроенные пазы на задней стенке - они совпадают с типичными шагами крепления (например, 100–200 мм). Прозрачные дверцы позволяют видеть положение контактов и индикацию без открывания. Комплектация включает заглушки для пустых модулей и пазов, что ускоряет сборку и исключает попадание пыли внутрь.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в помещениях с нормальной средой. Степень защиты IP65 гарантирует работу в условиях влажности и пыли, а класс ударопрочности IK09 делает его устойчивым к случайным ударам. Наличие замка и двух дверец позволяет соблюдать правила электробезопасности при обслуживании. EMC-исполнение снижает риск возникновения электромагнитных помех, влияющих на работу систем управления и связи рядом с щитком.

Преимущества

• Высокая плотность компактного размещения - 72 модуля в одном корпусе
• Две дверцы обеспечивают удобство доступа к каждой половине щита без демонтажа
• Прозрачные дверцы позволяют контролировать состояние оборудования без вскрытия
• Встроенный клеммный блок 63 А упрощает подключение входящих и выходящих силовых кабелей
• Термостойкий пластик не деформируется при нагреве от нагрузки
• Полностью готов к монтажу - всё необходимое в комплекте

Ограничения применения

Щиток настенный с дверцей 72 модулей, IP65, серый, с клеммным блоком 63А не предназначен для наружной установки - он не герметичен полностью и не рассчитан на постоянное воздействие дождя, снега или прямого солнечного света. Также не рекомендуется использовать в агрессивных химических средах (например, в химпроизводстве или гальванических участках) - материал корпуса не устойчив к растворителям и кислотам. Максимальный ток клеммного блока - 63 А; при больших нагрузках требуется внешний вводной автомат.

Примеры использования

• Распределительный щит на этаже многоквартирного дома - управление освещением, розетками и кондиционерами
• Центральный щит в офисном здании - подключение УЗО, таймеров, реле времени
• Щиток в подвале или техническом помещении - где возможны брызги воды и пыль
• Автономные системы управления освещением в учреждениях - школах, больницах, спортивных комплексах

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной - неровности могут нарушить герметичность дверец
• Не используйте провода больше 24 мм2 - клеммы рассчитаны максимум на этот размер
• При использовании большого числа УЗО или дифавтоматов (по 2 модуля каждый) планируйте расположение заранее - 72 модуля быстро заполняются
• Запасные заглушки сохраните - они нужны при замене или удалении устройств
• При подключении клеммного блока 63 А используйте медные провода с правильной зачисткой - плохой контакт вызывает перегрев
• Щиток DKC (ДКС) rb72w6tgd можно дополнять другими элементами серии RAM base - например, дополнительными клеммами или фильтрами
