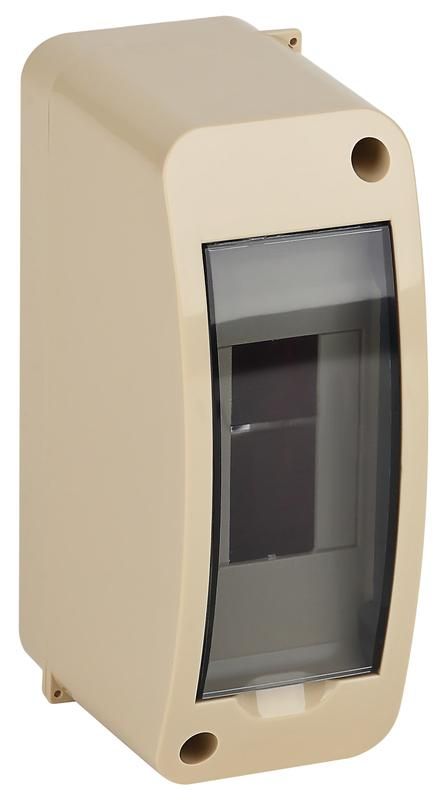

Щиток ОП Тусо 2мод. с верт. двер. 140х55х85мм беж. Ruvinil 68302БЖ TYCO

Щиток распределительный открытого исполнения на 2 модуля с вертикальной дверцей 140х55х85мм бежевый от бренда Рувинил (арт. 68302бж) предназначен для компактного размещения двух автоматических выключателей или других устройств модульной системы в условиях, где не требуется герметичная защита. Подходит для внутренней установки в жилых и административных помещениях.

Назначение и область применения

Этот щиток используется для сборки малогабаритных распределительных узлов - например, для защиты одной группы освещения, розеток или бытовой техники. Открытое исполнение позволяет легко проводить обслуживание и замену оборудования без демонтажа корпуса. Удобен для монтажа на стену в местах с ограниченным пространством: коридорах, кладовых, технических шкафах, офисах.

Техничические характеристики

• Габариты: 140×55×85 мм (Ш×В×Г)
• Количество модулей: 2 (стандарт DIN 35 мм)
• Форма дверцы: вертикальная, открывается на петлях
• Цвет: бежевый
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматическими выключателями, УЗО, реле времени). Для монтажа используются два крепления на задней стенке - можно закрепить на стену саморезами или на DIN-рейку внутри корпуса. Вертикальная дверца обеспечивает удобный доступ к контактам даже при плотном расположении оборудования. Посадочные места под DIN-рейку уже предусмотрены внутри.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Материал корпуса не распространяет горение и рассчитан на температуру до +60 C. Не предназначен для использования во взрывоопасных зонах, на улице или в сырых помещениях из-за отсутствия защиты от влаги и пыли (IP20).

Преимущества

• Компактный размер идеально подходит для небольших нагрузок и тесных ниш
• Вертикальная дверца не занимает лишнего пространства при открывании
• Устойчивый к механическому воздействию пластиковый корпус
• Легко комбинируется с другими элементами серии Рувинил

Ограничения применения

• Не допускается установка вне помещений - отсутствует защита от влаги и пыли
• Не подходит для установки там, где возможны удары, вибрация или высокий уровень запыленности
• Не рекомендован для многомодульных систем - всего 2 модуля, нельзя расширить
• Не имеет клеммной колодки или заземляющего контакта внутри - необходимо использовать внешние решения

Примеры использования

• Распределительный щиток для группы розеток в спальне
• Автомат защиты светильника в коридоре
• Устройство управления теплым полом в ванной комнате
• Место установки УЗО для одного прибора в домашнем электрощите

Практические советы

• Перед монтажом проверьте, что глубина стены достаточна для размещения щитка - габариты 85 мм требуют минимум 90–100 мм свободного пространства за отделкой
• Для надежного заземления используйте отдельную медную перемычку от корпуса к контуру заземления
• Не перегружайте щиток - максимальная нагрузка определяется установленными автоматами, а не корпусом
• Щиток Рувинил 68302бж хорошо сочетается с аналогичными изделиями этой серии - при необходимости расширения системы выбирайте модели с одинаковым цветом и типом крепления
