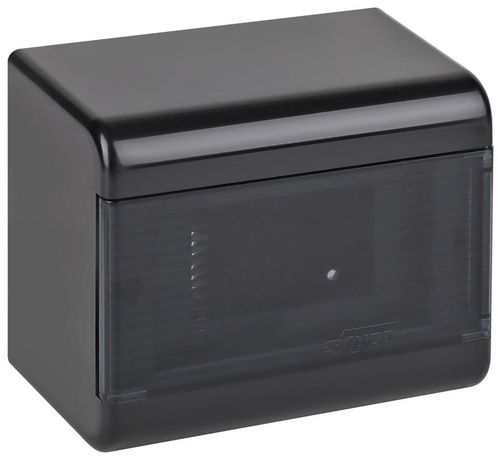

Щиток ОП Тусо 6мод. с двер. 160х132х93мм черн. Ruvinil 68026Ч TYCO

Щиток открытого мONTАЖА на 6 модулей с дверью 160x132x93 мм черный от бренда Рувинил (артикул 68026ч) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в бытовых и промышленных сетях до 400 В. Его прочная конструкция обеспечивает надежную защиту оборудования при открытом способе установки.

Назначение и область применения

Щиток 68026ч используется для сборки распределительных щитов там, где невозможно или нецелесообразно делать скрытую проводку. Подходит для монтажа на стену в помещениях с нормальной влажностью - квартирах, офисах, мастерских, на производстве. Внутри помещается шесть стандартных DIN-модулей: например, два автомата, одно УЗО и три силовых контактора. Дверца защищает внутренние элементы от случайного прикосновения и пыли.

Технические характеристики

• Габариты: 160×132×93 мм (Ш×В×Г)
• Количество модулей: 6 (стандартные DIN-рейки)
• Цвет корпуса: черный
• Материал корпуса: термостойкий пластик (PC/ABS)
• Степень защиты IP54 - устойчив к пыли и брызгам воды из любого направления
• Масса: около 0.4 кг

Совместимость и монтаж

Щиток 68026ч совместим со всеми типами DIN-модулей шириной 17,5 мм. На задней стенке предусмотрены две фиксирующие планки для крепления на DIN-рейку. Для монтажа на стену используются четыре отверстия под саморезы (диаметр отверстий - 4 мм). Крепление рекомендуется выполнять на твердые поверхности: бетон, кирпич, гипсокартон с подложкой. Дверца открывается на петлях и фиксируется магнитным замком - доступ к оборудованию возможен без демонтажа щитка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для электроустановочных изделий. Материал корпуса не поддерживает горение и сохраняет форму при температуре до +100 C. Напряжение эксплуатации - до 400 В переменного тока. Не предназначено для взрывоопасных зон и мест с постоянным воздействием химически активных сред.

Преимущества

• Удобная форма и компактные размеры позволяют устанавливать щиток даже в ограниченном пространстве
• Черный цвет маскирует следы загрязнений и царапин
• Дверца плотно закрывается, предотвращая попадание пыли и насекомых
• Нет необходимости в сложной подготовке стены - достаточно точечного крепления

Ограничения применения

• Не подходит для наружной установки - не имеет герметизации и не рассчитан на осадки
• Не допускается использование в условиях повышенной влажности (бани, подвалы без вентиляции)
• Максимальная нагрузка на DIN-рейку - 10 кг; перегрузка может деформировать крепления
• Не совместим с крупными модулями шириной более 18 мм, если их количество превышает 6

Примеры использования

• Электрощиток в коридоре квартиры для группового учета света и розеток
• Распределительный щит на участке станка с ЧПУ для управления питанием
• Локальный щиток в мастерской для защиты сварочного аппарата и инструментов
• Объединение нескольких УЗО и автоматов в малогабаритном офисе

Практические советы

• Перед монтажом проверьте, что все устройства поместятся внутри - суммарная ширина модулей не должна превышать 105 мм
• При использовании кабельных вводов выбирайте те, которые подходят по диаметру (макс. 12 мм)
• Не затягивайте саморезы слишком сильно - можно треснуть пластиковую основу
• Для удобства обслуживания оставляйте свободное место вокруг щитка - минимум 10 см спереди
• Щиток Рувинил 68026ч легко комбинируется с другими изделиями серии - используйте одинаковые крепления и цветовое решение для единого дизайна
