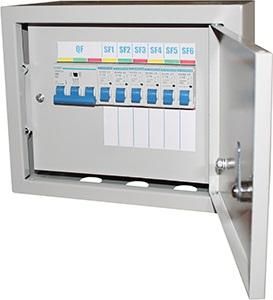

Щиток осветительный навесной ОЩВ-12 УХЛ4 100/25А IP54 Электротехник ET004197

Щиток осветительный навесной ОЩВ-12 УХЛ4, 100/25А, IP54 от бренда Электротехник предназначен для распределения электроэнергии в системах наружного и внутреннего освещения, особенно в условиях повышенной влажности или запыленности. Артикул et004197 обеспечивает надежную защиту оборудования и удобство обслуживания.

Назначение и область применения

Щиток осветительный навесной ОЩВ-12 УХЛ4, 100/25А, IP54 используется для установки автоматических выключателей, УЗО и других устройств защиты в сетях освещения до 100 А. Подходит для монтажа на стенах в помещениях с высокой влажностью - например, в подъездах, гаражах, на улице, в производственных зонах. Благодаря классу защиты IP54, он защищает внутренние компоненты от пыли и брызг воды, что делает его универсальным решением для условий, где обычные щитки не подходят.

Технические характеристики

• Максимальный ток: 100 А (номинальный), 25 А (для групповых цепей освещения)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Исполнение: УХЛ4 - рассчитан на работу при температуре от -40C до +40C, подходит для умеренного и холодного климата
• Тип крепления: навесной, на стену
• Габариты: соответствуют стандартным размерам для щитков типа ОЩВ-12 (точная величина указана в чертежах производителя)

Совместимость и монтаж

Щиток осветительный навесной ОЩВ-12 УХЛ4, 100/25А, IP54 совместим с DIN-рейкой шириной 35 мм - все стандартные модульные автоматы, УЗО и реле устанавливаются без адаптеров. Для монтажа используются два кронштейна на задней стенке корпуса. Кабельный ввод выполнен через предварительно подготовленные отверстия с резиновыми уплотнителями - можно протянуть кабели до 16 мм в диаметре. Перед установкой проверьте, чтобы отверстия под крепление совпадали с местом на стене; при необходимости просверлите отверстия под анкеры M8.

Безопасность и стандарты

Щиток осветительный навесной ОЩВ-12 УХЛ4, 100/25А, IP54 изготовлен из самозатухающего поликарбоната, соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254. Корпус не проводит ток, не нагревается при нормальной нагрузке и не поддерживает горение. Применяется в соответствии с ПУЭ для распределительных устройств до 1000 В переменного тока.

Преимущества

• Высокая степень защиты IP54 позволяет использовать щиток вне помещений и в сырых зонах без дополнительных кожухов
• Устойчив к перепадам температур - работает в суровых климатических условиях
• Простая сборка благодаря стандартной DIN-рейке и четко продуманному расположению кабельных вводов
• Корпус прочный, не деформируется при механическом воздействии

Ограничения применения

• Не предназначен для установки внутри водоемов или под постоянным потоком воды - IP54 не гарантирует герметичность при погружении
• Не рекомендован для использования в средах с агрессивными химическими веществами (например, кислоты, растворители)
• Максимальная мощность ограничена 100 А - для больших нагрузок требуется более крупный щиток
• Не имеет встроенной системы вентиляции - при длительной работе под максимальной нагрузкой возможен перегрев, если установлено слишком много аппаратов

Примеры использования

• Распределительный щиток для освещения во дворе многоквартирного дома
• Управление светом на автостоянке или в парковке
• Обеспечение питания фонарей на производственной площадке
• Подключение светильников в подвале, на лестничной клетке или в теплице

Практические советы

• Перед монтажом обязательно проверьте соответствие номинала автомата (до 25 А) и суммарной нагрузки осветительных цепей - не превышайте допустимую мощность
• При использовании в холодном климате убедитесь, что кабели и соединения не становятся хрупкими при низких температурах
• При закладке кабеля используйте кабельные вводы с уплотнителями - они предотвращают попадание влаги даже при малом давлении
• Щиток ОЩВ-12 УХЛ4, 100/25А, IP54 от Электротехник легко открывается - для обслуживания достаточно открутить одну ручку на передней крышке
• Артикул et004197 - это точный идентификатор для заказа запасных частей или замены - сохраняйте его при ремонтах
