Щиток распределительный ОЩВ-3-63-12-0 36 УХЛ4 IP31 (210х410х120) | MSM10-3N-12-31 IEK

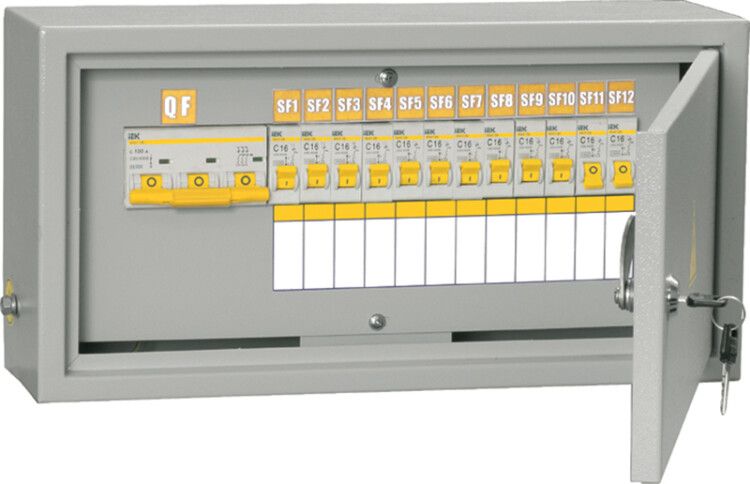

Щиток распределительный ОЩВ-3-63-12-0 36 УХЛ4 IP31 от IEK предназначен для приема, распределения электроэнергии и защиты осветительных цепей в жилых и производственных помещениях. Этот щиток обеспечивает надежную работу сети 220/400 В с помощью встроенного вводного автомата и 12 групповых автоматов, все компоненты расположены в металлическом корпусе с защитой IP31.

Назначение и область применения

Щиток распределительный ОЩВ-3-63-12-0 36 УХЛ4 IP31 используется для организации осветительных сетей в квартирах, офисах, производственных цехах и других объектах. Он принимает питание от основной сети 400 В и распределяет энергию по 12 отдельным группам освещения по 220 В. Защищает каждую линию от перегрузок и коротких замыканий через автоматические выключатели. Подходит для установки в местах с невысокими требованиями к защите от внешних воздействий - внутри помещений, где исключено попадание воды или крупной пыли.

Технические характеристики

• Номинальное входное напряжение: 400 В (трехфазная сеть)
• Выходное напряжение: 220 В (на каждую из 12 групп)
• Номинальный ток вводного автомата: 63 А
• Количество групп: 12 (все - осветительные)
• Количество модульных автоматических выключателей: 13 (1 вводной + 12 групповых)
• Количество полюсов вводного автомата: 3
• Групповые автоматы: однополюсные, рассчитаны на ток до 16 А
• Шины: есть нулевая (N) и защитная заземляющая (РЕ)
• Степень защиты корпуса: IP31 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Материал корпуса: сталь с покрытием
• Способ монтажа: навесной
• Срок службы: 10 лет
• Защита от перенапряжения: да (встроена)

Совместимость и монтаж

Щиток распределительный ОЩВ-3-63-12-0 36 УХЛ4 IP31 совместим со стандартными модульными автоматическими выключателями шириной 18 мм. Все 12 групповых автоматов уже установлены - менять их можно без демонтажа всего щита. Для монтажа требуется закрепить корпус на стене с помощью болтов или саморезов. Кабели ввода и вывода подключаются через боковые или нижние кабельные вводы (не предусмотрены в комплекте - требуются дополнительно). Обязательно соблюдайте порядок подключения: фазы - на вводной автомат, ноль и земля - на соответствующие шины. Нагрузка на каждую группу не должна превышать 16 А.

Безопасность и стандарты

Щиток соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1. Встроенная защита от перенапряжения снижает риск повреждения оборудования при скачках напряжения. Корпус выполнен из стали и имеет степень защиты IP31 - этого достаточно для внутренней установки, но недостаточно для улицы или сырых помещений. Отсутствие УЗО и дифференциальных автоматов означает, что защита от утечек тока на землю не реализована - такие функции должны обеспечиваться на более высоких уровнях системы (например, на этажном или вводном щите).

Преимущества

• Уже собран и готов к подключению - не требует самостоятельной сборки
• Встроенный вводной автомат 63 А позволяет подключать мощные нагрузки без доп. устройств
• Четкая разбивка на 12 групп - удобно для управления освещением по зонам
• Наличие шин N и PE упрощает правильное заземление и подключение нуля
• Защита от перенапряжения повышает долговечность подключенного оборудования

Ограничения применения

• Не предназначен для установки вне помещений - IP31 не защищает от дождя, брызг или пыли
• Отсутствуют УЗО и дифференциальные автоматы - нельзя использовать там, где требуется защита от поражения током (ванная, баня, детские комнаты без дополнительной защиты)
• Подходит только для осветительных цепей - не рекомендуется подключать силовое оборудование (розеточные группы, насосы, станки)
• Максимальный ток на группу - 16 А; при необходимости большего тока потребуется замена автоматов (только с учетом сечения провода и нагрузки)

Примеры использования

• Освещение в офисном здании: 12 групп - по одной на каждый отдел, коридор, туалет
• Жилой дом: распределение света по этажам - гостиная, спальни, кухня, прихожая
• Производственный участок: освещение рабочих зон, проходов, складских площадей
• Магазин: свет в торговой зоне, витрине, административном помещении

Практические советы

• Перед монтажом проверьте соответствие сечения вводного кабеля номиналу 63 А - минимум 10 мм2 медного провода
• Не используйте этот щиток вместо квартирного вводного устройства - он лишь распределительный
• Если нужна защита от утечек тока, установите УЗО на уровне этажного или вводного щита
• При замене автоматов выбирайте те же типы (B-C характер срабатывания) и номиналы - не выше 16 А на группу
• Для удобства обслуживания оставьте свободное место рядом с щитком - доступ к нему должен быть легким
• Щиток ОЩВ-3-63-12-0 36 УХЛ4 IP31 от IEK подходит для проектов с предварительно согласованной схемой - рекомендован к использованию в типовых решениях
