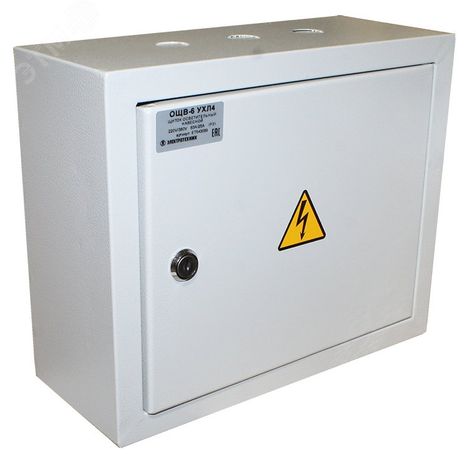

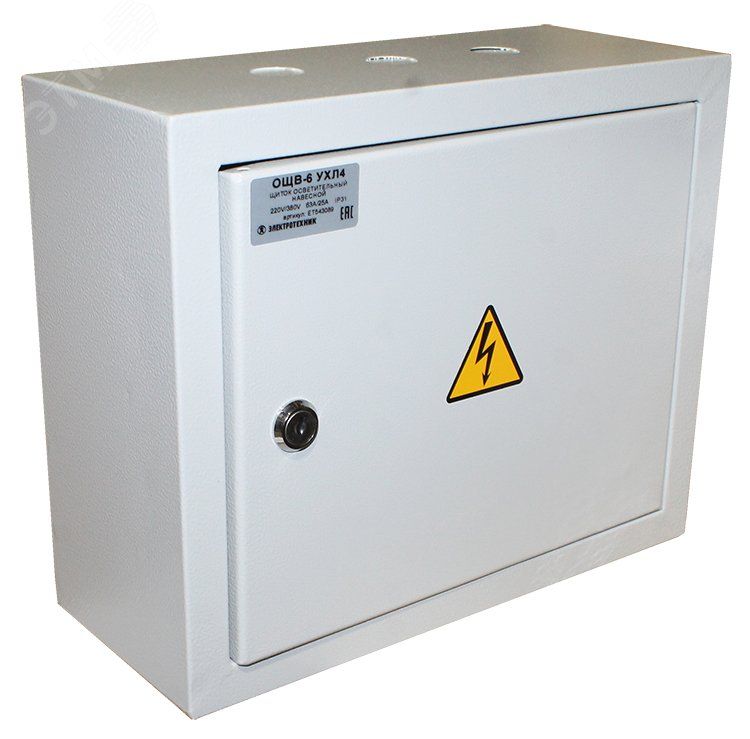

Щиток осветительный навесной ОЩВ-6 УХЛ4 63/25А IP31 Электротехник ET543089

Щиток осветительный навесной ОЩВ-6 УХЛ4, 63/25А, IP31 от бренда Электротехник предназначен для приема и распределения электроэнергии в трёхфазных сетях 380/220 В, обеспечивая защиту светильников и других нагрузок от перегрузок и коротких замыканий. Этот щиток подойдёт для монтажа на стену в помещениях с умеренным климатом.

Назначение и область применения

Щиток осветительный навесной ОЩВ-6 УХЛ4, 63/25А, IP31 используется для централизованного управления и защиты осветительных цепей в зданиях. Он принимает питание от основной трёхфазной сети 380 В и распределяет энергию по отходящим однофазным линиям 220 В. Подходит для административных, торговых, производственных помещений, где требуется надёжная коммутация и защита групп освещения.

Технические характеристики

• Тип: щит осветительный навесной
• Номинальное напряжение: 380 В (трёхфазная сеть), 220 В (однофазные отходящие линии)
• Номинальный ток ввода: 63 А
• Номинальный ток отходящих линий: до 25 А (по умолчанию, согласно маркировке)
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Корпус: стальной, с порошковым покрытием
• Вводной аппарат: автоматический выключатель на 63 А
• Монтаж: открытый, настенный
• Комплектация: DIN-рейки, шины N и PE, автоматические выключатели (не указаны конкретные модели)

Совместимость и монтаж

Щиток осветительный навесной ОЩВ-6 УХЛ4, 63/25А, IP31 рассчитан на установку на ровную поверхность — стену из бетона, кирпича или гипсокартона с жёстким креплением. Для монтажа используются предварительно подготовленные отверстия в задней стенке корпуса. Кабели подводятся сверху или снизу через кабельные вводы (не предусмотрены встроенные — требуют самостоятельной герметизации). Автоматические выключатели устанавливаются на DIN-рейку, шины N и PE уже смонтированы. Обязательно соблюдать посадочные размеры: корпус имеет фиксированные габариты, совместимые с типовой комплектацией ОЩВ-6.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных устройств низковольтных. Наличие вводного автомата и шин N/PE обеспечивает защиту от перегрузок, коротких замыканий и обеспечивает правильное заземление. Сертифицирован для работы в условиях класса исполнения УХЛ4 — умеренный и холодный климат, с возможностью эксплуатации при температуре от −40 °C до +40 °C.

Преимущества

• Металлический корпус обеспечивает механическую прочность и долговечность
• Уже установленные шины N и PE снижают время монтажа
• Встроенный вводной автомат защищает весь щиток от аварийных режимов
• Порошковое покрытие повышает устойчивость к коррозии в помещениях с повышенной влажностью
• Раздельные шины позволяют правильно выполнять систему TN-S

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 не защищает от дождя и прямого попадания воды
• Не рекомендован для мест с высокой запылённостью, вибрациями или химически активной средой
• Не содержит внутренних кабельных вводов — необходимо самостоятельно устанавливать вводы и герметизировать проходы
• Автоматические выключатели на отходящих линиях не входят в базовую комплектацию — выбираются и устанавливаются отдельно

Примеры использования

• Распределительный щиток в офисном здании для группового управления потолочными светильниками
• Центральный пункт питания освещения в складском комплексе
• Щиток для освещения коридоров, туалетов и технических помещений в многоквартирном доме
• Подключение светильников на производственной площадке с использованием отходящих линий на 16–25 А

Практические советы

• Перед монтажом проверьте соответствие сечения входного кабеля номинальному току 63 А — используйте медный провод минимум 10 мм²
• Выбирайте автоматы на отходящих линиях с характеристикой C или B в зависимости от типа нагрузки (C — для люминесцентных и LED-светильников)
• Обеспечьте доступ к щитку для обслуживания — не закрывайте его мебелью или оборудованием
• При сборке обязательно подсоедините все заземляющие провода к шине PE, даже если они кажутся лишними
• Гарантия на щиток осветительный навесной ОЩВ-6 УХЛ4, 63/25А, IP31 составляет 2 года — сохраняйте документы о вводе в эксплуатацию
