Щит ОЩВ-6 УХЛ4 63/16А IP54 Электротехник ET004198

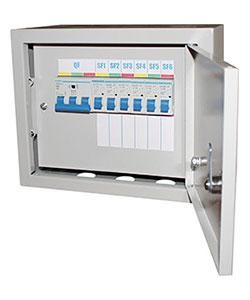

Щиток осветительный навесной ОЩВ-6 УХЛ4 63/16А IP54 от бренда Электротехник предназначен для приема и распределения электроэнергии в трёхфазных сетях 380/220 В, обеспечивая защиту осветительных линий от перегрузок и коротких замыканий. Этот щиток подходит для наружной и внутренней установки в условиях повышенной влажности и запыленности.

Назначение и область применения

Щиток осветительный навесной ОЩВ-6 УХЛ4 63/16А IP54 используется для организации распределительных систем освещения в зданиях и сооружениях. Он принимает питание от основной сети 380 В и распределяет её по шести отдельным группам освещения. Подходит для объектов с высокой требовательностью к надёжности: производственные помещения, склады, улицы, парковки, административные здания. Применяется там, где требуется защита оборудования от пыли и струй воды - например, в цехах с мойкой или на открытых площадках.

Технические характеристики

• Номинальное напряжение: 380 В (трёхфазная сеть 380/220 В)
• Номинальный ток: 63 А (для вводного автомата и всей системы)
• Количество групп освещения: 6
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Способ монтажа: навесной (открытая установка на стену)
• Встроенный вводной автомат: да, на 63 А
• Комплектация: DIN-рейки, шины N (нулевая) и PE (защитное заземление), автоматические выключатели для каждой группы

Совместимость и монтаж

Щиток осветительный ОЩВ-6 УХЛ4 63/16А IP54 рассчитан на установку на вертикальную поверхность. Для монтажа необходимы крепёжные отверстия в задней стенке корпуса - они предусмотрены производителем. Кабельный ввод осуществляется через предварительно подготовленные входные отверстия с уплотнениями. Все провода должны иметь соответствующую площадь сечения - до 25 мм2 для фазных и нулевых жил, до 35 мм2 для заземления. Автоматические выключатели установлены на DIN-рейке и легко заменяются при необходимости. Обязательно соблюдайте правила заземления: шина PE должна быть надёжно соединена с контуром заземления объекта.

Безопасность и стандарты

Щиток осветительный ОЩВ-6 УХЛ4 63/16А IP54 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Серия ОЩВ прошла испытания на прочность корпуса, термическую стойкость и электробезопасность. Степень защиты IP54 позволяет использовать устройство в помещениях с повышенной влажностью и на улице, но не в условиях постоянного воздействия струй воды или погружения. Температурный режим эксплуатации - УХЛ4, что означает работу при температурах от −40C до +40C.

Преимущества

• Цельнометаллический корпус обеспечивает долговечность и механическую защищённость
• IP54 - оптимальная защита для условий средней запылённости и влажности
• Шесть автономных групп позволяют гибко управлять освещением (например, отдельно - улица, коридор, цех)
• Уже собран и готов к подключению: все элементы (выключатели, шины, рейки) установлены
• Встроенный вводной автомат исключает необходимость дополнительного устройства защиты на входе

Ограничения применения

• Не предназначен для установки в местах с постоянным контактом с водой - например, рядом с душевыми, бассейнами или на открытом воздухе без козырька
• Не рекомендуется для помещений с химически активными веществами - порошковое покрытие не устойчиво к растворителям и кислотам
• Максимальный ток 63 А - нельзя подключать нагрузки свыше этого значения, даже если суммарная мощность кажется ниже
• Не имеет функции удалённого управления или автоматизации - управление только ручное

Примеры использования

• Распределение света по секциям производственного цеха: участок сборки, склад, освещение проходов
• Освещение внешних территорий: двор, парковка, забор - каждая группа на своём автомате
• Здания с несколькими этажами: один щиток на каждом уровне, управляемый отдельно
• Автомобильные сервисы и мойки - защита от брызг воды важна для длительной службы

Практические советы

• Перед монтажом проверьте соответствие сечения входящего кабеля - он должен выдерживать 63 А (минимум 16 мм2 медный или 25 мм2 алюминиевый)
• Используйте только автоматы с характеристикой C или D для освещения - они лучше подходят для малых импульсов при включении ламп
• Не закрывайте доступ к щитку после установки - нужен свободный доступ для обслуживания и замены выключателей
• При использовании в холодных регионах убедитесь, что внутри щита нет конденсата - можно установить нагревательный элемент, если есть риск промерзания
• Гарантия 2 года действует при правильной установке и соблюдении условий эксплуатации - сохраните документы о вводе в эксплуатацию
