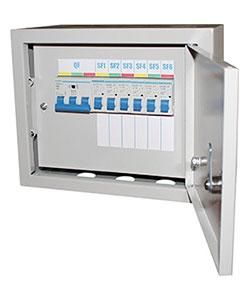

Щиток осветительный навесной ОЩВ-6 УХЛ4 63/16А IP31 Электротехник ET543088

Щиток осветительный навесной ОЩВ-6 УХЛ4 63/16А IP31 от бренда Электротехник предназначен для приема и распределения электроэнергии в бытовых и промышленных сетях 380/220 В, обеспечивая защиту от перегрузок и коротких замыканий. Этот щиток подходит для установки в помещениях с умеренным климатом и защищает оборудование от внешних воздействий.

Назначение и область применения

Щиток осветительный навесной ОЩВ-6 УХЛ4 63/16А IP31 используется для организации распределительных пунктов в системах освещения и слаботочных цепях. Он принимает входящую трёхфазную сеть 380/220 В и распределяет энергию на несколько отходящих линий. Подходит для установки в жилых домах, офисах, производственных помещениях, складах и других зданиях с контролируемой средой.

Технические характеристики

• Максимальный ток: 63 А (входной), 16 А (на отходящие линии)
• Напряжение: 380/220 В, переменный ток, три фазы
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Корпус: стальной, с порошковым покрытием против коррозии
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C, в условиях повышенной влажности
• Комплектация: DIN-рейка, шины N (нейтраль) и PE (заземление), место под установку автоматических выключателей

Совместимость и монтаж

Щиток ОЩВ-6 УХЛ4 63/16А IP31 рассчитан на монтаж на стену с помощью кронштейнов или анкеров. Для установки требуется свободное пространство перед корпусом - минимум 60 см для удобного доступа к автоматическим выключателям. Все внутренние элементы (DIN-рейка, шины) совместимы с типовыми модульными устройствами (например, ABB, Schneider Electric, IEK). Автоматические выключатели устанавливаются пользователем самостоятельно - они в комплект не входят. Кабели подключаются через вводные отверстия с герметичными вставками (не предусмотрены в базовой комплектации).

Безопасность и стандарты

Щиток соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов низковольтных. Конструкция исключает случайный контакт с токоведущими частями благодаря закрытому корпусу. Сертифицирован для эксплуатации в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Металлический корпус обеспечивает механическую прочность и долговечность
• Порошковое покрытие предотвращает коррозию даже при периодическом повышении влажности
• Чёткая раздельная шина N и PE снижают риск ошибок при заземлении
• Размеры оптимизированы для компактной установки в ограниченном пространстве
• Гарантия 2 года - подтверждает надёжность сборки и материалов

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 не защищает от дождя и прямого попадания воды
• Не рекомендован для помещений с высокой запылённостью, агрессивными газами или химикатами
• Не содержит автоматических выключателей - их необходимо приобретать отдельно
• Не подходит для мощных нагрузок свыше 63 А - для больших потребителей нужен более крупный щит

Примеры использования

• Распределительный щиток в подъезде многоквартирного дома для группового управления светом
• Центральный пункт питания освещения на складском комплексе
• Щиток для автономного контура освещения в мастерской или цехе
• Распределение сети 220 В между несколькими комнатами в административном здании

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепления совпадают с местом установки - щиток имеет стандартные крепёжные точки
• Выбирайте автоматы с номиналом не выше 16 А на каждую отходящую линию, чтобы не превысить допустимую нагрузку
• Используйте кабели с сечением не менее 2,5 мм2 для линий 16 А - это гарантирует безопасность при длительной работе
• При использовании в сыром помещении (например, в подвале) дополнительно убедитесь, что все провода хорошо изолированы и не имеют повреждений
• Щиток ОЩВ-6 УХЛ4 63/16А IP31 от Электротехник легко обслуживается - достаточно открыть крышку для диагностики и замены оборудования
