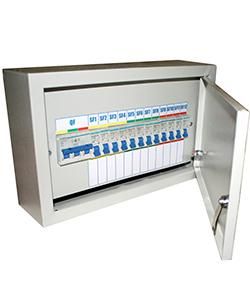

Щиток осветительный навесной ОЩВ-12 УХЛ4 63/25А IP31 Электротехник ET543091

Щиток осветительный навесной ОЩВ-12 УХЛ4 63/25А IP31 от бренда Электротехник предназначен для приема и распределения электроэнергии в трёхфазных сетях 380/220 В, обеспечивая защиту светильников и других нагрузок от перегрузок и КЗ. Металлический корпус, DIN-рейка и встроенный вводной выключатель делают его надёжным решением для наружной и внутренней установки.

Назначение и область применения

Щиток осветительный навесной ОЩВ-12 УХЛ4 63/25А IP31 используется для распределения электрической энергии в системах освещения и слаботочных цепях. Подходит для установки в помещениях с умеренным климатом - офисах, складах, производственных зонах, жилых домах и на улице под навесом. Применяется там, где требуется централизованная защита нескольких групп осветительных приборов.

Технические характеристики

• Номинальное напряжение: 380 В (трёхфазная сеть 380/220 В)
• Номинальный ток: 63 А (максимальный ток вводного автомата)
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Тип корпуса: металл (сталь с порошковым покрытием), серый цвет
• Способ монтажа: открытая, навесная установка
• Количество рядов DIN-реек: 2
• Наличие вводного выключателя: да (автоматический выключатель на 63 А)
• Наличие монтажной панели: да (удобно для фиксации оборудования)
• Тип крышки: закрытого типа, защищает от случайного доступа
• Шины: предусмотрены для N (нулевой) и PE (заземление)

Совместимость и монтаж

Щиток осветительный ОЩВ-12 УХЛ4 63/25А IP31 совместим с любыми модульными автоматами, УЗО и дифавтоматами, которые устанавливаются на стандартную DIN-рейку шириной 35 мм. Для монтажа используются предварительно подготовленные отверстия в задней стенке корпуса. Кабели заводятся через входные гофры (не входят в комплект). Обязательно соблюдайте посадочные размеры: корпус рассчитан на крепление на стену с помощью анкеров или дюбелей. Не допускается монтаж в местах с постоянным попаданием воды или высокой запылённостью - IP31 не обеспечивает герметичность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для щитов распределительных. Сертифицирован для работы в условиях класса исполнения УХЛ4 - умеренный и холодный климат с возможностью эксплуатации при температуре от -40C до +40C. Защита от коротких замыканий и перегрузок реализуется за счёт встроенного вводного автомата. Нулевые и заземляющие шины выполнены из меди, что гарантирует надёжный контакт.

Преимущества

• Жесткая стальная конструкция повышает механическую прочность и долговечность
• Порошковое покрытие защищает от коррозии и легко моется
• Наличие двух DIN-реек позволяет разместить до 24 модулей (при использовании однополюсных автоматов)
• Встроенный вводной автомат исключает необходимость внешнего рубильника
• Закрытая крышка снижает риск случайного контакта с токоведущими частями
• Гарантия 2 года от производителя Электротехник

Ограничения применения

Щиток осветительный ОЩВ-12 УХЛ4 63/25А IP31 нельзя использовать:

• На открытом воздухе без навеса - IP31 не защищает от дождя и брызг
• В помещениях с повышенной влажностью (бассейны, парилки, подвалы с протечками)
• Как основной распределительный щит для мощных двигателей или нагревательных устройств - он рассчитан на осветительные и бытовые нагрузки
• В средах с агрессивными химическими веществами - покрытие не устойчиво к кислотам и растворителям

Примеры использования

• Распределительный щиток для освещения в торговом центре - управление группами люминесцентных и светодиодных светильников
• Установка на этаже многоквартирного дома - распределение питания между коридорами, лифтами и аварийным освещением
• Производственный участок - питание рабочих ламп, сигнальных огней и контрольных приборов
• Объекты с временной эксплуатацией - строительные площадки, временные офисы

Практические советы

• Перед монтажом проверьте соответствие сечения вводного кабеля номинальному току 63 А - рекомендуется медный провод 10–16 мм2
• Не забудьте подключить заземление к шине PE - это обязательное требование безопасности
• При планировании количества автоматов учтите, что двуполюсные устройства занимают два модуля
• Для удобства обслуживания используйте этикетки на каждом автомате - указывайте зону управления (например, “Освещение первого этажа”)
• Щиток ОЩВ-12 УХЛ4 63/25А IP31 не имеет встроенных счетчиков - при необходимости учета энергии устанавливайте отдельный прибор
