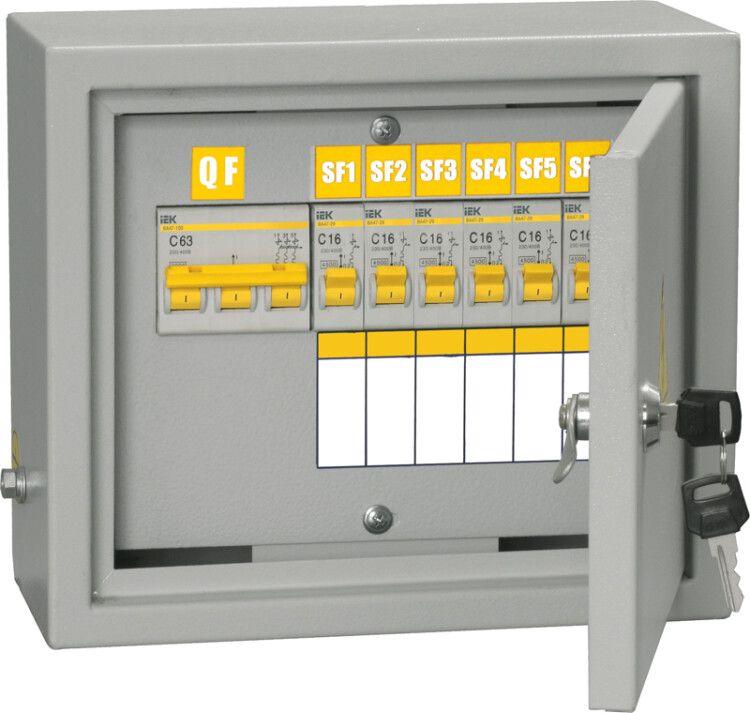

Щиток распределительный ОЩВ-3-63-6-0 36 УХЛ4 IP31 (210х245х120) | MSM10-3N-06-31 IEK

Щиток распределительный ОЩВ-6/ОЩВ-3-63-6-0 63А 6х16А 36 УХЛ4 IP31 от IEK предназначен для безопасного приема, распределения и защиты электроэнергии в бытовых и промышленных объектах. Этот щиток обеспечивает надежную работу до 10 лет благодаря металлическому корпусу и защите от перенапряжений.

Назначение и область применения

Щиток распределительный ОЩВ-6/ОЩВ-3-63-6-0 63А 6х16А 36 УХЛ4 IP31 используется для организации внутреннего распределения электроэнергии в зданиях. Он принимает питание от вводного кабеля и распределяет его на шесть отдельных групп освещения. Подходит для установки в жилых домах, офисах, складах и других помещениях с нормальной влажностью. Применяется там, где требуется централизованная защита линий от перегрузок и коротких замыканий.

Технические характеристики

• Номинальное напряжение: 400 В (трехфазное), выходное напряжение на группах - 220 В (однофазное)
• Номинальный ток ввода: 63 А (также указан как номинальный ток главного выключателя)
• Количество фаз: 3
• Количество групп: 6 (все - группы освещения, каждая защищена автоматическим выключателем на 16 А)
• Количество модульных автоматических выключателей: 7 (1 вводной + 6 групповых)
• Тип защиты: автоматические выключатели, защита от перенапряжений
• Шины: есть нулевая (N) и защитная заземляющая (РЕ)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь, окрашенная
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Щиток распределительный ОЩВ-6/ОЩВ-3-63-6-0 63А 6х16А 36 УХЛ4 IP31 имеет навесной способ монтажа. Крепится на стену с помощью кронштейнов или болтов через отверстия в задней стенке. Для подключения необходимо предусмотреть вводной кабель сечением, соответствующим току 63 А (обычно 16–25 мм2 медный). Все групповые автоматы рассчитаны на 16 А - подходят для проводки 1,5–2,5 мм2. Шины N и PE уже установлены внутри, что ускоряет сборку. Монтаж допускается только в сухих помещениях из-за степени защиты IP31.

Безопасность и стандарты

Щиток соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50345 для автоматических выключателей. Защита от перенапряжений снижает риск повреждения оборудования при скачках напряжения. Корпус выполнен из стали, обеспечивающей механическую прочность. Отсутствие УЗО и дифференциальных автоматов означает, что защита от утечек тока не реализована - ее необходимо организовать дополнительно, если требуют правила ПУЭ для конкретных помещений (например, ванная, кухня).

Преимущества

• Готовый комплект: все необходимые элементы (вводной автомат, групповые автоматы, шины) уже установлены
• Фиксированная конфигурация: 6 групп освещения - оптимально для типового жилья или малого производства
• Защита от перенапряжений - продлевает срок жизни подключаемого оборудования
• Металлический корпус - устойчив к механическим воздействиям и долговечен
• Климатическое исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях при температуре от -40C до +40C

Ограничения применения

• Не подходит для помещений с высокой влажностью (ванна, бассейн, баня) - степень защиты IP31 не предохраняет от брызг и паров
• Отсутствуют УЗО - нельзя применять там, где обязательна защита от утечек тока (по ПУЭ - в детских, медицинских, ванных комнатах)
• Нельзя увеличить число групп - максимальное количество модулей - 6, свободных мест нет
• Не предназначен для наружной установки - даже при УХЛ4 требуется герметичный корпус (IP54+)

Примеры использования

• Распределительный щиток в квартире: одна группа - гостиная, вторая - спальня, третья - кухня, четвертая - коридор, пятая - ванная (с внешним УЗО), шестая - освещение на лестнице
• На складе: три группы - основное освещение, аварийное, освещение рабочих зон; остальные - запас для будущего расширения
• В административном здании: распределение освещения по этажам или секциям

Практические советы

• Перед монтажом проверьте соответствие сечения вводного кабеля току 63 А - недостаточное сечение вызовет нагрев и отказ
• Если планируете подключение устройств с утечкой тока (стиральная машина, бойлер), установите отдельный УЗО перед одной из групп - этот щиток не содержит таких устройств
• При использовании в холодном помещении убедитесь, что температура не ниже -40C - иначе возможны проблемы с работой автоматов
• Не используйте щиток как главный вводной - он предназначен только для распределения после вводного устройства (например, после счетчика)
• При заказе учтите артикул msm10-3n-06-31 - так легче найти аналоги или запчасти
