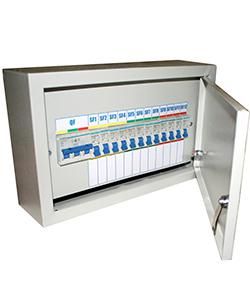

Щит ОЩВ-12 УХЛ4 63/16А IP54 Электротехник ET004194

Щиток осветительный навесной ОЩВ-12 УХЛ4 63/16А IP54 от бренда Электротехник предназначен для приема и распределения электроэнергии в трёхфазных сетях 380/220 В, обеспечивая защиту осветительных линий от перегрузок и коротких замыканий. Этот щиток подходит для наружной и внутренней установки в условиях повышенной влажности и запыленности.

Назначение и область применения

Щиток осветительный навесной ОЩВ-12 УХЛ4 63/16А IP54 используется для централизованного управления и защиты до двенадцати отдельных осветительных цепей. Применяется в административных зданиях, производственных помещениях, складах, парковках, на улицах и других объектах, где требуется надёжная организация световой сети. Подходит как для новых объектов, так и для реконструкции существующих систем освещения.

Технические характеристики

• Тип: щит осветительный навесной
• Номинальное напряжение: 380 В (трёхфазная сеть 380/220 В)
• Номинальный ток: 63 А (вводной автомат и общий ток всех групп)
• Количество групп: 12 (только осветительные, каждая защищена отдельным автоматом)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Способ монтажа: открытый, навесной
• Наличие вводного автомата: да, на 63 А
• Комплектация: DIN-рейки, шины N и PE, автоматические выключатели для каждой группы

Совместимость и монтаж

Щиток ОЩВ-12 УХЛ4 63/16А IP54 рассчитан на установку на стену с помощью кронштейнов или анкеров. Для монтажа необходим доступ к фазным, нулевому и защитному проводникам. Диаметр вводных отверстий соответствует стандартным гофротрубам и кабельным вводам. Все внутренние элементы (DIN-рейки, шины) легко доступны для замены или доработки. Автоматы в комплекте не указаны - их необходимо выбрать и установить самостоятельно в зависимости от нагрузки каждой группы освещения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных устройств низковольтных. Степень защиты IP54 позволяет использовать щиток в помещениях с высокой влажностью и на улице, но не в местах постоянного воздействия струй воды или погружения. Наличие шин N и PE гарантирует правильную организацию системы заземления. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Универсальная комплектация: готовые DIN-рейки и шины позволяют быстро собрать схему
• Высокая прочность корпуса из стали с антикоррозийным покрытием
• Защита IP54 - оптимальна для условий средней запылённости и влажности
• Чёткая разбивка на 12 групп - удобно планировать освещение по зонам
• Встроенный вводной автомат снижает риск перегрузки всей системы

Ограничения применения

• Не предназначен для установки в местах с постоянным прямым контактом с водой (например, под дождём без козырька)
• Не подходит для мощных нагревательных или силовых нагрузок - только для освещения
• Автоматы для отходящих линий не входят в комплект - требуют самостоятельного подбора по току
• Работает только в сетях 380/220 В - не совместим с однофазными 220 В без преобразования
• Не имеет встроенного счетчика или коммуникационных интерфейсов - не поддерживает умные системы

Примеры использования

• Освещение офисного здания: одна группа - коридоры, другая - кабинеты, третья - холлы
• Фасадное освещение торгового центра: три группы - верхнее, нижнее, декоративное
• Производственный участок: освещение рабочих зон, аварийное освещение, зона отдыха
• Уличное освещение парковки: четыре группы - вход, выход, ряды, контрольная точка

Практические советы

• Выбирайте автоматы для каждой группы исходя из суммарной мощности светильников (обычно 6–16 А на группу)
• Перед монтажом проверьте, что вводной кабель имеет сечение не менее 10 мм2 для тока 63 А
• При установке на улице используйте кабельные вводы с уплотнителями - даже при IP54 возможна просочка через некачественные вводы
• Не забудьте подключить шину PE к контуру заземления - это обязательное требование безопасности
• Щиток ОЩВ-12 УХЛ4 63/16А IP54 от Электротехник хорошо зарекомендовал себя в регионах с суровым климатом благодаря классу исполнения УХЛ4
