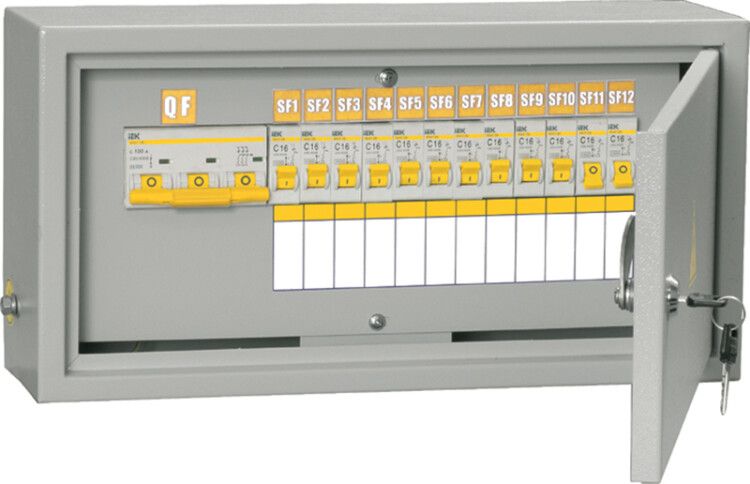

Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 (210х410х120) | MSM10-3N-100-12-31 IEK

Щиток распределительный ОЩВ-12/ОБЩ-3-100-12-0 36 УХЛ4 IP31 100А 12х16А от IEK предназначен для безопасного распределения электроэнергии в квартирах, домах и объектах производства. Этот щиток обеспечивает защиту от перегрузок и КЗ, имеет встроенный вводной автомат и 12 групп освещения, что делает его удобным решением для типового жилищного и промышленного учета.

Назначение и область применения

Щиток распределительный ОЩВ-12/ОБЩ-3-100-12-0 36 УХЛ4 IP31 100А 12х16А используется для приема и распределения электроэнергии в однофазных сетях 220 В. Подходит для установки в жилых помещениях, офисах, административных зданиях и легкопромышленных объектах. Предназначен исключительно для организации осветительных цепей - каждая из 12 групп управляет одной линией освещения. Нельзя использовать для питания силовой нагрузки (розеток, оборудования мощностью более 3–5 кВт).

Технические характеристики

• Номинальный ток вводного автомата: 100 А (трехполюсный)
• Напряжение сети: 220 В (переменный ток)
• Количество модулей: 12 (по одному на каждую группу освещения)
• Количество групп освещения: 12 (каждая защищена отдельным автоматическим выключателем)
• Общее число автоматических выключателей: 13 (1 вводной + 12 групповых)
• Тип защиты: модульные автоматы, без УЗО и дифавтоматов
• Степень защиты: IP31 - против попадания твердых предметов >2,5 мм и вертикальных капель воды
• Материал корпуса: сталь с порошковым покрытием
• Защита от перенапряжений: есть (встроенная)
• Способ монтажа: навесной (на стену)
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Щиток ОЩВ-12/ОБЩ-3-100-12-0 36 УХЛ4 IP31 100А 12х16А совместим со всеми стандартными модульными автоматическими выключателями шириной 18 мм. Для монтажа требуется доступ к фазе, нулевой и защитной земле. Корпус рассчитан на крепление через отверстия в задней стенке - используйте саморезы M4–M6. Шины N и PE уже установлены внутри, их можно подключить напрямую. Обязательно проверьте соответствие сечения входящего кабеля (минимально 16 мм2 медного провода для 100 А). Монтаж допускается только в сухих помещениях с температурой от −40C до +40C (климатическое исполнение УХЛ4).

Безопасность и стандарты

Щиток соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1. Защита от перенапряжений снижает риск повреждения осветительных приборов при скачках напряжения. Отсутствие УЗО означает, что защита от утечек тока на землю не предусмотрена - для помещений с повышенной опасностью (ванная, кухня) необходимо дополнительно устанавливать отдельные дифавтоматы вне этого щита.

Преимущества

• Уже собран и готов к подключению - все компоненты предварительно смонтированы
• Встроенные шины N и PE экономят время на сборке
• Высокая надежность металлического корпуса
• Функция защиты от перенапряжений увеличивает срок жизни ламп и светильников
• Чёткая разметка на 12 групп позволяет легко идентифицировать участки освещения

Ограничения применения

• Не предназначается для розеточных групп - нельзя подключать бытовые приборы мощнее 3,5 кВт
• Отсутствуют УЗО и дифавтоматы - не подходит для ванных комнат, бассейнов, детских зон
• IP31 не обеспечивает защиту от брызг и влаги - запрещено монтировать в сырых местах, на улице или в подвале без дополнительной герметизации
• Поддерживается только одна фаза - трёхфазные системы требуют другого типа щита

Примеры использования

Щиток ОЩВ-12/ОБЩ-3-100-12-0 36 УХЛ4 IP31 100А 12х16А идеально подходит:

• Для распределения освещения в частном доме: гостиная, спальни, кухня, коридор, туалет, ванная, чердачная лестница, дворовый фонарь, подъезд, подвал
• В маломагазинах, где основная нагрузка - LED-подсветка и потолочные светильники
• На производстве: освещение рабочих зон, проходов, кладовых
• Как второй этажный щиток в многоэтажке, когда нужен отдельный контроль всех световых контуров

Практические советы

• Перед монтажом обязательно сверьте сечение вводного кабеля - для 100 А минимум 16 мм2 меди, лучше 25 мм2
• Если планируете подключение в ванную - установите отдельный дифавтомат 30 мА перед этим щитком
• Не закрывайте крышку полностью во время тестирования - она должна открываться свободно
• Проверьте целостность шин N и PE перед первым включением - они должны быть плотно затянуты
• Для обслуживания рекомендуется делать этикетки на каждом автомате - указывать номер группы и место расположения
• Щиток IEK (ИЭК) сертифицирован и подлежит ремонту - запчасти и аналогичные модели всегда доступны
